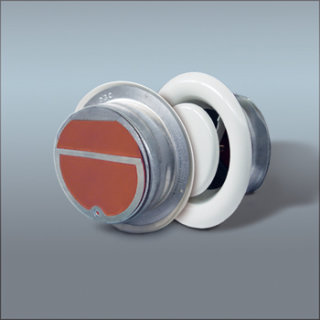

Beschreibung
für Abluft in Lüftungsanlagen nach DIN
18017-3, mit integrierter
Kaltrauchsperre mit Magnetverschluss,
wartungsfrei - aus Stahl,
pulverbeschichtet, RAL 9010.
Feuerwiderstandsklasse K90 - 18017.
Allgemeine bauaufsichtliche Zulassung
des DIBt Berlin Z 41.3-669. Zugelassen
zum Einbau in Wandungen oder außerhalb
von Wandungen, von
feuerwiderstandsfähigen Schächten F30 -
F90 oder vertikalen
feuerwiderstandsfähigen
Lüftungsleitungen L30 - L90, mit oder
ohne innere Hauptleitung aus verzinktem
Stahlblech. Maximaler Querschnitt der
luftführenden Leitung 1000 cm². Maximale
Länge der Anschlussleitung ohne
Absperrung an Schachtwandung außerhalb
von Schächten 6 m.
Mindestschachtwanddicke einschalig oder
mehrschalig und auch aus Formstücken
bestehend 24 mm.
Mindestfeuerwiderstandsdauer der
Schachtwand F30. Integrierte TÜV
geprüfte Kaltrauchsperre, Minimaler
Druckverlust, optimale Schallleistung
LW, gemäß M-VV TB 2017/1 D2.2.3.3,
geprüft in Anlehnung DIN EN 1634-3:2004
Rauchschutzabschlüsse.
Temperaturbeständigkeit 260° C. Zum
Einsatz in raumlufttechnischen Anlagen
von Gebäuden. Verhindert
Kaltrauchübertragung bei Stillstand des
Ventilators, bzw. Verschluss von
Absperrvorrichtungen.
Magnetverschluss sichert bei Winddruck
und Anlagenstillstand. Abluftventil aus
Stahl, pulverbeschichtet, RAL 9010. Mit
verzinktem Einbaurahmen und
Bajonettverschluss. Stufenlose
Volumenstromeinstellung mit drehbarem
Ventilteller. Für Lüftungsanlagen nach
DIN 18017-3. Einbautiefe Ventil mit
Schwenkbereich Kaltrauchsperre: 100 mm.
Artikelnummer: 741080
