Beschreibung

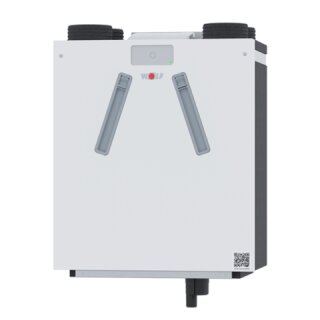

Wolf Wohnraumlüftungsgerät FWL-100
Wandmontage, Unterputz
Wandunterputzmontage mit einem maximalen
Luftvolumenstrom von 80 m3/h, für
Wohnungen wie z. B. in Studenten- oder
Altenheimen oder im Geschosswohnungsbau
im Neubau und in der Sanierung bis ca.
68 m2. Platzsparend aufgebaut mit einer
Wandeinbautiefe von nur ca. 161 mm
Für den Einbau in Massiv- und
Trockenbauweise geeignet. Zur
Installation ist das Unterputzgehäuse
(Art.-Nr.: 7101165) zwingend notwendig.
Das Unterputzgehäuse kann schon in der
Rohbaubauphase eingebaut werden. Nach
Abschluss der Roh-
bzw.Trockenbauarbeiten kann das Gerät
FWL-100 inkl. Designabdeckung
installiert werden.
Variable Luftanschlüsse für Außen- und
Fortluft in DN125 inkl. Stutzen mit
Gummidichtlippe im Lieferumfang des
Unterputzgehäuses enthalten.
Installation der Außen- und
Fortluftanschlüsse von unten oder von
hinten vor Ort anpassbar.
Zu- und Abluftführung über
Designabdeckung am Gerät aus Stahlblech
in mattem weiß RAL 9016 mit speziell
geformten Lüftungsein- und auslässen für
ein optimales Strömungsverhalten.
Montage der Designabdeckung erfolgt an
speziellen Montagehaken des
Unterputzgehäuses. Individuelle
Anpassung der Designabdeckung an die
Putzschichtdicke bzw. Beplankung in
Trockenbauweise mit einer Toleranz bis
zu 25 mm zwischen Roh- und Fertigmaß.
Zusätzlich je drei Zu- und
Abluft-Anschlussmöglichkeiten. Direkter
Anschluss von Rundkanal DN 75 ohne
Zubehör mittels patentierter
Easy-Connect-Stutzen (4 im Lieferumfang
des Unterputzgehäuses enthalten).
Weitere Stutzen DN75 und
Anschlussmöglichkeit von DN63 bzw. DN90
Rundkanal über optionales Zubehör.
Notwendigkeit eines Verteilers entfällt.
Sämtliche Luftanschluss-
möglichkeiten befinden sich am separat
bestellbarem Unterputzgehäuse.
Innenmaterial aus temperaturbeständigem
EPP (BSK: B2). Herausnehmbarer Enthalpie
Kreuz-Gegenstromplattenwärmetauscher zur
Feuchterückgewinnung, dadurch kein
Kondensatanschluss notwendig
Wärmebereitstellungsgrad (vorläufiger
Wert) bis zu 84%, Integrierte
Bypassfunktion, Optimaler Schutz gegen
Einfrieren des Wärmetauschers durch das
serienmäßig verbaute modulierende
Vorheizregister. Je ein Ventilator für
Zu- und Abluft, leicht ausbaubar,
stufenlos regelbar mit Constant Flow
Technologie
u.EC-Gleichstromventilatoren.
Durch echte Constant-Flow Regelung hält
der Ventilator den eingestellten
Luftvolumenstrom konstant, dadurch
vollautomatische Einregulierung der
eingestellten Luftmengen des Geräts.
Wartungsfreundlicher Zugang zum Gerät
mit reinigungsfreundlichem Wärmetauscher
und Ventilatoren. Wärmetauscher und
Ventilatoren werkzeuglos ausbaubar
Standardmäßige Filter in ISO Coarse 60%
(G4) Zu- und abluftseitig.
Werkzeugloser Filterwechsel möglich.
Optional ePM1 50% (F7)
Vollautomatische Regelung durch
integriertem Feuchtesensor zur
bedarfsgeführten Anpassung der Luftmenge
Gerät muss am Stromnetz fest verdrahtet
werden, Netztrennung am Gerät durch
Kaltgerätestecker möglich
Einfache Bedienung am Gerät durch
integrierten Schaltknopf, inklusive:
integrierter 4 Stufenschalter
(LED-Anzeige) Betriebszustand,
Filterwechsel- und Fehleranzeige
(LED-Anzeige) und
Filterresetmöglichkeit. Zeitprogramm
über optionales BM-2 möglich.
Für die Inbetriebnahme ist ein BM-2 oder
der Zugang über das Servicetool
notwendig
Schnittstellen: Programmierbarer
Störmeldeausgang, Integrierte ModBus
RTU/RS 485, Co2 Fühler eBus (max. 4)
Servicetool, USB-Schnittstelle für
kostenlose Softwareupdates
Im Lieferumfang enthalten:
Wohnraumlüftungsgerät, Designabdeckung
und Produktbegleitpapiere
Passendes Zubehör:
Mauerblock inkl. Außen- und Fortluftanbi
ndung (Art.-Nr.: 2578203)
Doppelgitter in passendem Achsabstand
(Art.-Nr.: 2578204 in weiß bzw. 2578205
in anthrazitgrau)
RenovatAir Mixfan zur weit. Luftvertei-
lung o. Luftleitungen (Art.-Nr.:2139778)
Technische Daten (vorläufige Werte):
Energieeffizienzklasse: A
Ventilatorlstg. bei 150Pa: max. 80 m3/h
Wärmebereitstellungsgrad bis zu: 84 %
Anschlüsse luftseitig: DN125
Leistungsaufnahme o.Vorheizregister: 62W
Leistungsaufnahme Vorheizregister: 300W
Abmessungen, ohne Gehäuse (HxBxT): 910x4
86x160 mm, Gewicht: 25 kg
Elektroanschluss: 230V/50Hz
Schutzart: IP20
