Beschreibung

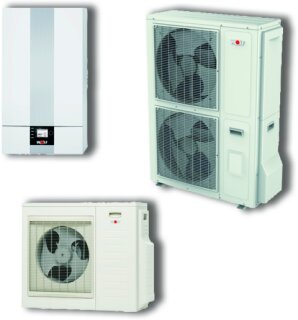

Wolf Wärmepumpe Luft-Wasser BWL-1SB-10
in Splitbauweise, 230V, o. E-Heizelement
in Splitbauweise. Modulierende,
energieeffiziente Ausführung für Heiz-
und Kühlbetrieb sowie
Warmwasserbereitung auch bei niedrigen
Außentemperaturen. EHPA-zertifiziert,
Smart-Grid-Ready-Label. Außenmodul:
Stufenlose, elektronische
Leistungsregelung mit Inverter-Technik
für einen effizienten Teillastbetrieb
mit hohem Modulationsbereich.
Elektronisch gesteuertes
Expansionsventil für hohe
Leistungszahlen (COP) durch exakte
Füllgradoptimierung und adaptive
Anpassung über den gesamten
Betriebsbereich. Strömungsoptimierter
Rippenrohr-Verdampfer, aus Kupferrohr
mit aufgepressten Aluminiumlamellen und
Schutzbeschichtung für längere
Laufzeiten ohne Abtaubedarf. Hohe
Jahresarbeitszahl durch optimierte
Verdampferleistung und
energieeffizienten, drehzahlgeregelten
EC-Axialventilator. Motor statisch und
dynamisch gewuchtet und schwingungsfrei
gelagert.Kältekreis nach Richtlinie für
Druckgeräte 2014/68/EU mit
Doppelrollkolben-Verdichter. Nachtmodus
zur Schallreduktion. Außenmodul
witterungsbeständig, inkl. seitliche
Anschlüsse abgedeckt. Heizbetrieb: max.
Heizwassertemperatur von 55CC. R410A für
einfache Leitungslänge bis 12m
vorgefüllt. Boden- oder Wandkonsole.
Kältemittelleitungen zwischen Außen- und
Innenmodul bauseits. Verdampfer-Abtauung
über Kreislaufumkehr. Innenmodul:
Hocheffizienz-Umwälzpumpe EEi <= 0.23
für Heizkreis und WW-Betrieb integriert.
Spreizungsregelung über Pumpendrehzahl
für optimalen Heizwasservolumenstrom.
3-Wege-Umschaltventil zum Wechsel
zwischen Heiz-/Kühl- und
Warmwasserbetrieb.Integrierter
Wärmemengenzähler nach BAFA anerkannt
mittels Durchflusssensor, Vorlauffühler
und Rücklauffühler. Wärmegedämmter
Plattenwärmetauscher (Edelstahl 1.4301)
als Kondensator. Warnmeldung bei
niedrigem Wasserdruck durch
elektronischen Heizwasserdrucksensor.
Innenmodul komplett gedämmt mit
integriertem Heizkreis-Sicherheitsventil
3 bar mit Kunststoffablaufschlauch
(Innen-Durchmesser 19 mm), manuellem
Entlüfter und analogem Druckmanometer.
Vollständig integrierter Regler mit
Steuer- und Überwachungsorganen der
gesamten
Wärmepumpe.Anschlussmöglichkeiten der
Regelung: Eingänge: eBUS,
Speicherfühler, Außenfühler, EVU / Smart
Grid / PV-Anhebung, 2 programmierbare
Eingänge z.B. für Sammlerfühler /
Taupunktwächter / Externe Ansteuerung
0-10V. Ausgänge: Externe Heizkreispumpe,
Anforderung eines 2. Wärmeerzeugers,
Externes 3-Wege-Umschaltventil für den
Kühlbetrieb, Zirkulationspumpe,
Programmierbarer Ausgang. Bedienmodul
BM-2 oder Anzeigemodul AM in
Inneneinheit integrierbar. Vorbereitet
für den Einbau des Internet-Moduls WOLF
LINK HOME/ISM-7i zur Kommunikation über
Smartphone, Laptop, PC oder dem Internet
über die Smartset App und Web-Oberfläche
(wolf-smartset.com). Anschlüsse
Kältemittelleitung D10mm und D16mm gut
zugänglich für eine einfache
Installation.Montage des Innenmoduls
wandhängend mit Einhängewinkel oder als
Zentrale auf Speicher CEW-2-200.
Alternativ bereits integriert im
kompakten Komplettpaket
Wärmepumpencenter CHC. Optional Montage
mittels Gerätekonsole auch an der Decke
oder auf dem Boden
möglich.Elektroheizelement mit 6 kW oder
9kW nachrüstbar.
Technische Daten Außenmodul:
Nennspannung: 1 NPE/230VAC/50 Hz
Anlaufstrom Verdichter: 10 A
Absicherung Verdichter: C 25A Automat
Maximaler Verdichterstrom innerhalb der
Einsatzgrenzen: 24 A
Schutzart: IP 24
Abmessungen (BxHxT): 964x1261x363mm
Luftvolumenstrom im Nennbetriebspunkt:
3800 m3/h
Gewicht: 110 kg
Schallleistungspegel Außenmodul bezogen
auf A7/W55 nach EN12102: 63 dB(A)
Max. Schallleistungspegel Außenmodul: 65
dB(A)
Max. Schallleistungspegel Außenmodul im
reduziertem
Nachtbetrieb: 58 dB(A)
Kältemittelfüllmenge: 2,95 kg/6,16t CO2e
q R410A (GWP2088)
Kältemittelöl: FV50S
Füllmenge Kältemittelöl: 1700 ml
Luftbetriebstemperatur:
Heizbetrieb: -15 - +35 C
Kühlbetrieb: +10 - +45 C
Technische Daten Innenmodul:
Hocheffizienz-Umwälzpumpe
Typ Wilo YONO S 1-7 Para EEI <= 0.23
Elektroanschluss Regelung:
1NPE/230V/50Hz
Schutzart: IP 20
Abmessungen (BxHxT): 440x790x340mm
Gewicht: 33 kg
Vorlauftemperaturbereich: 20-55C
Wasservolumenstrom:
minimal (7K): 21 l/min
nominal (5K): 32 l/min
maximal (4K): 40 l/min
Max. externer Druckverlust (RFH) bei
nominalem Volumenstrom: 530 mbar
Druckverlust Wärmepumpe bei
nominalem Wasservolumenstrom: 126 mbar
Wasserseitiger Anschluss:
3xD28mm Glattrohr für Vorlauf-Heizkreis
/Vorlauf Warmwasserbereitung/Rücklauf-
Heizung/Warmwasserbereitung
Flexible Ableitung
Max. Betriebsdruck
Heizkreis 3bar (0,3MPa)
Kälteseitiger Anschluss:
Heißgasleitung: 16x1mm
Flüssigkeitsleitung: 10x1mm
Maximale Kälteleitungslänge
zum Außenmodul: 25m
Nennheizleistung/Leistungszahl COP nach
EN14511:
A2/W35: 7,7 kW / 3,5
A7/W35: 11,1 kW / 4,7
A10/W35: 11,8 kW / 5,0
A-7/W35: 7,7 kW / 2,5
A35/W7: 6,6 kW / 2,7
A35/W18: 8,5 kW / 3,4
Leistungsregelung A2/W35: 3,6-9,5 kW
Max. Heizleistung bei A-7/W35: 7,7kW
Energieeffizienzklasse:
Raumheizung Niedertemperatur A++
Raumheizung Mitteltemperatur A+
Für den Betrieb ist ein
Bedienmodul BM-2 oder ein Anzeigenmodul
AM erforderlich.
Fabrikat: WOLF GmbH
Artikel-Nummer: 9146526
