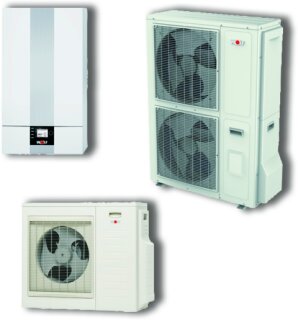

Wolf Wärmepumpe Luft-Wasser BWL-1S-07
in Splitbauweise, 230V, m. E-Heizelement
in Splitbauweise, mit integr.
Elektro-heizelement. Modulierend, Heiz-
und Kühlbetrieb, WW-Bereitung.
EHPA-zertifiziert, SG-Ready. Außenmodul:
Stufenlose Leistungsregelung,
Inverter-Technik für effizienten
Teillastbetrieb. Expansionsventil für
hohen COP durch exakte
Füllgradoptimierung und adaptive
Anpassung. Kupferrippenrohr-Verdampfer
mit aufgepressten Alu-Lamellen und
Schutzbeschichtung für längere
Laufzeiten ohne Abtaubedarf. Hohe JAZ
durch optimierte Verdampferleistung und
drehzahlgeregelten EC-Axialventilator.
Motor statisch und dynamisch gewuchtet
und schwingungsfrei gelagert. Kältekreis
nach Richtlinie für Druckgeräte
2014/68/EU mit
Doppelrollkolben-Verdichter. Nachtmodus
zur Schallreduktion. Außenmodul
witterungsbeständig, inkl. seitliche
Anschlüsse abgedeckt. Heizbetrieb: max.
Heizwassertemperatur von 55CC. R410A für
einfache Leitungslänge bis 12m
vorgefüllt. Boden- oder Wandkonsole.
Kältemittelleitungen zwischen Außen- und
Innenmodul bauseits. Verdampfer-Abtauung
über Kreislaufumkehr. Innenmodul:
Hocheffizienz-Umwälzpumpe EEi <= 0.23
für Heizkreis und WW-Betrieb integriert.
Spreizungsregelung über Pumpendrehzahl
für optimalen Heizwasservolumenstrom.
3-Wege-Umschaltventil zum Wechsel
zwischen Heiz-/Kühl- und
Warmwasserbetrieb.Integrierter
Wärmemengenzähler nach BAFA mittels
Durchflusssensor, Vorlauf- und
Rücklauffühler. Wärmegedämmter
Plattenwärmetauscher (Edelstahl 1.4301)
als Kondensator.
Strömungs-/effizienzoptimiertes
Elektroheizelement mit 6 kW im
Durchlaufprinzip. Heizelement mit 230
oder 400 V anschließbar. Warnmeldung bei
niedrigem Wasserdruck durch
Heizwasserdrucksensor. Innenmodul
gedämmt inkl.
Heizkreis-Sicherheitsventil 3 bar mit
Kunststoff-ablaufschlauch (Innen-DM 19
mm), manuellem Entlüfter und analogem
Druck-manometer. Regler mit Steuer- und
Über-wachungsorganen der gesamten
Wärmepumpe.Anschlussmöglichkeiten der
Regelung: Eingänge: eBUS,
Speicherfühler, Außenfühler, EVU / Smart
Grid / PV-Anhebung, 2 programmierbare
Eingänge z.B. für Sammlerfühler /
Taupunktwächter / Externe Ansteuerung
0-10V. Ausgänge: Externe Heizkreispumpe,
Anforderung eines 2. Wärmeerzeugers,
Externes 3-Wege-Umschaltventil für den
Kühlbetrieb, Zirkulationspumpe,
Programmierbarer Ausgang. Bedienmodul
BM-2 oder Anzeigemodul AM in
Inneneinheit integrierbar. Vorbereitet
für den Einbau des Internet-Moduls WOLF
LINK HOME/ISM-7i zur Kommunikation über
Smartphone, Laptop, PC oder dem Internet
über die Smartset App und Web-Oberfläche
(wolf-smartset.com). Anschlüsse
Kältemittelleitung D10mm und D16mm gut
zugänglich für eine einfache
Installation.Montage des Innenmoduls
wandhängend mit Einhängewinkel oder als
Zentrale auf Speicher CEW-2-200.
Alternativ bereits integriert im
kompakten Komplettpaket
Wärmepumpencenter CHC. Optional Montage
mittels Gerätekonsole auch an der Decke
oder auf dem Boden möglich.
Technische Daten Außenmodul:
Nennspannung: 1NPE/230V/50Hz
Anlaufstrom Verdichter: 10A
Absicherung Verdichter: C20A Automat
Maximaler Verdichterstrom innerhalb der
Einsatzgrenzen: 16 A
Schutzart: IP 24
Abmessungen (BxHxT): 964x862x363mm
Luftvolumenstrom
im Nennbetriebspunkt:2600 m3/h
Gewicht: 66 kg
Schallleistungspegel Außenmodul bezogen
auf A7/W55 nach EN12102: 61 dB(A)
Max. Schallleistungspegel
Außenmodul: 63 dB(A)
Max. Schallleistungspegel Außenmodul
im reduziertem Nachtbetrieb: 56 dB(A)
Kältemittelfüllmenge:
2,15 kg/4,49t CO2eq R410A (GWP2088)
Kältemittelöl: FV68S
Füllmenge Kältemittelöl: 650 ml
Luftbetriebstemperatur:
Heizbetrieb: -20 - +35 C
Kühlbetrieb: +10 - +45 C
Technische Daten Innenmodul:
Hocheffizienz-Umwälzpumpe
Typ Wilo YONOS Para 1-6 EEI <= 0.23
Elektroanschluss Regelung:
1NPE/230V/50Hz
6 kW-Heizelement:
3PE/400VAC/50Hz/B16A Automat
oder 1NPE/230VAC/50Hz/B32A Automat
Schutzart: IP 20
Abmessungen (BxHxT): 440x790x340mm
Gewicht: 31kg
Vorlauftemperaturbereich: 20-55C
Wasservolumenstrom:
minimal (7K): 15 l/min
nominal (5K): 19 l/min
maximal (4K): 25 l/min
Max. externer Druckverlust (RFH) bei
nominalem Volumenstrom: 490mbar
Druckverlust Wärmepumpe bei
nominalem Wasservolumenstrom: 78mbar
Wasserseitiger Anschluss:
3xD28mm Glattrohr für Vorlauf-Heizkreis
/Vorlauf Warmwasserbereitung/Rücklauf-
Heizung/Warmwasserbereitung
Flexible Ableitung
Max. Betriebsdruck
Heizkreis 3bar (0,3MPa)
Kälteseitiger Anschluss:
Heißgasleitung: 16x1mm
Flüssigkeitsleitung: 10x1mm
Maximale Kälteleitungslänge
zum Außenmodul: 25m
Nennheizleistung/Leistungszahl COP
nach EN14511:
A2/W35: 5,0 kW / 3,5
A7/W35: 7,3 kW / 4,8
A10/W35: 7,5 kW / 4,5
A-7/W35: 6,2 kW / 2,7
A35/W7: 7,6 kW / 2,7
A35/W18: 9,0 kW / 3,8
Leistungsregelung A2/W35: 1,9-8,8 kW
Max. Heizleistung A-7/W35: 7,3/4,8kW
Energieeffizienzklasse:
Raumheizung Niedertemperatur A++
Raumheizung Mitteltemperatur A++
Für den Betrieb ist ein
Bedienmodul BM-2 oder ein Anzeigenmodul
AM erforderlich
Fabrikat: WOLF GmbH
Artikel-Nummer: 9146520
