Beschreibung
Modulierende, energieeff. Ausführung für
Heiz- und Kühlbetrieb sowie
Warmwasserbereitung auch bei niedrigen
Außentemperaturen. Natürliches
Kältemittel R290 (Propan) mit niedrigen
GWP (3). Vorlauftemperatur bis zu 70C im
reinen WP-Betrieb für sicheren Schutz
vor Legionellen. Entsprechend den
gültigen Normen und Sicherheits-
vorschriften ausgeführt. EHPA-
zertifiziert, Smart-Grid-Ready-,
hybridfähig für ökol. oder ökonomischen
Betrieb. Außeneinheit: Stabile
Gehäusekonstruktion, UV-beständig.
Stufenlose, elektr. Leistungsregelung
mit Inverter-Technik für effizienten
Teillastbetrieb mit hohem
Modulationsbereich. Komponenten
schalldämmend in EPP-Kern gebettet. Für
Heiz- und Kühlbetrieb zwei separat
voneinander unabhängig elektronisch
gesteuerte Expansionsventile für hohen
COP. Strömungsoptimierter Rippenrohr-
Verdampfer mit im Gehäuse integrierten
Metallschutzgitter, aus Kupferrohr mit
aufgepressten Aluminiumlamellen und
hydrophober Schutzbeschichtung für
längere Laufzeiten ohne Abtaubedarf.
Wärmegedämmter Plattenwärmetauscher
(Edelstahl 1.4301) als Verflüssiger.
Vorlauf- und Rücklaufsensoren im Gerät
integriert. Hydraulischer und el.
Anschluss unter- und rückseitig
zubehörlos möglich. Hohe JAZ durch
optimierte Verdampferleistung und EC-
Axialventilator im Eulenflügeldesign mit
Ventilatorschutzgitter nach DIN EN 13857
für optimalen Schutz auch von
Kleinkindern.
Aufstellung der Außeneinheit und
Sicherheitsabstände gemäß der WOLF
Montage- und Bedienungsanleitung.
Kältekreis nach Druckgeräte Richtlinie
2014/68/EU mit hermetisch gekapseltem
Scroll-Verdichter. Nachtbetrieb und
Schallentkopplung. Heizbetrieb: max.
Heizwassertemp. von 75C mit E-
heizelement. Entsprechend den gültigen
Normen und Sicherheitsvorschriften
ausgeführt. Außeneinheit Aufstellung auf
Boden oder Boden- bzw. Wand-konsole.
Vor- und Rücklaufleitung zwischen Außen-
und Inneneinheit bauseits.
Verdampferabtauung über Kreislaufumkehr.
Inneneinheit: HE-Pumpe EEi <= 0.21 für
Heizkreis und WW-Betrieb integriert.
Spreizungsregelung über Pumpendreh-zahl.
3-Wege-Umschaltventil für Heiz-/Kühl-
/Warmwasserbetrieb.
Integr. Wärmemengenzähler nach BAFA
mittels Durchflusssensor. Bedarfs-
gerecht geregeltes Elektroheizelement
mit 9 kW (400V) im Durchlaufprinzip.
Warnmeldung bei niedrigem Wasserdruck
durch Heizwasserdrucksensor.
Inneneinheit gedämmt inkl. Heizkreis-
sicherheitsventil 3 bar mit Kunst-
stoffablaufschlauch (Innen-DM 19 mm),
manuellem Entlüfter und analogem Druck-
manometer. Regler mit Steuer- und
Überwachungsorganen der ges. WP.
Eingänge der Regelung Inneneinheit:
eBUS, Speicherfühler, Außenfühler, S0-
Schnittstelle/ EVU/ Smart Grid/ PV-
Anhebung, 3 parametrierbare Eingänge z.
B. für Sammlerfühler/ Taupunkt-wächter/
Externe Ansteuerung 0-10V. Ausgänge:
Externe Heizkreispumpe, Anforderung 2.
Wärmeerzeugers, Ext. 3-Wege-
Umschaltventil für den Kühlbetrieb,
Zirkulationspumpe, 3 parametrierbare
Ausgänge. Bedienmodul BM-2 oder AM in
Inneneinheit integrierbar. Vorbereitet
für WOLF Link home zur Kommunikation per
Smartset App und Web. Hydraulische
Anschlüsse DN28 (Glattrohr).
Montage der Inneneinheit wandhängend mit
Einhängewinkel. Optional mittels
Gerätekonsole auch an der Decke oder auf
dem Boden möglich. Alternativ
vollständig integriert im Komplett-paket
WOLF Wärmepumpencenter CHC.

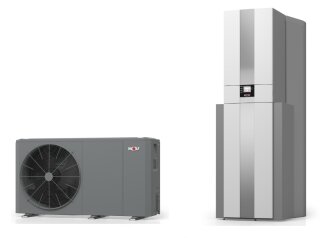

Wärmepumpenart Luft / Wasser Monoblock
Abmessungen incl. Füße, Fronttüren (BxHx
T)
Außeneinheit 1.385x945x526 mm
Inneneinheit 440x790x340 mm
Gewicht:
Außeneinheit/Innenenheit 165/27 kg
Kältekreis
Kältemitteltyp / GWP R32 / 675 - /-
Füllmenge / CO2eq 1,75 / 1,8 kg / t
Kältemittelöl FW68S
Kompressor-Typ Rollkolben
Heizleistung / COP bei
Nennleistung nach EN14511
A2/W35 6,8 / 3,5 kW
A7/W35 6,8 / 5,1 kW
A-7/W35 Max. Leistung 11,6 / 2,5 kW
Leistungsbereich
bei A2/W35: 5,5-15,2 kW
bei A7/W35: 6,8-17,0 kW
bei A-7/W35: 4,6-13,8 kW
ETA_s (35C) 178 % / (55C) 131 %
Kühlleistung / EER bei
A35/W18 Nennleistung nach EN14511 15,8 /
3,3 kW
Schall Außeneinheit
A7/W55 (in Anlehnung an EN 12102/EN ISO
9614-2)
Schallleistungspegel:
bei Nenn-Wärmeleistung (ErP) 61,5 dB(A)
Tag max. 66,6 dB(A)
im reduziertem Nachtbetrieb 58,3 dB(A)
Temperatur Betriebsgrenzen:
Heizbetrieb +12 bis +65 C
Kühlbetrieb +5 bis +25 C
Luft Heizbetrieb min / max -22 bis +40 C
Luft Kühlbetrieb min / max +10 bis +45 C
Heizwasser
Nennvolumenstrom bei 5K Spreizung 28 l/m
in
Mindestvolumenstrom für Abtauung 27 l/mi
nRestförderhöhe bei min. Volumenstrom fü
r Abtauung 400 mbar
maximaler Betriebsdruck Heizkreis 3 bar
Luftvolumenstrom im Nennbetriebspunkt 46
50 m3/h
Anschlüsse
Außeneinheit: Vorlauf, Rücklauf 1 1/4''
RKondensatwasseranschluss 33 DN
Elektrik Außeneinheit (ODU) - Steuerung
Elektrischer Anschluss 1NPE, 230VAC, 50H
z
Max. Stromaufnahme 27 A
Max. Verdichterstrom innerhalb der Einsa
tzgrenzen 25,5 A
Max. Anzahl Verdichterstarts pro Stunde
6 1/h
Schutzart IP 24
Elektrik Inneneinheit (IDU) - Regelung
Elektrischer Anschluss 1NPE, 230VAC, 50H
z
Max. Stromaufnahme 6,5 A
Elektrik Inneneinheit (IDU) + E-Heizung
(IDU)
Elektrischer Anschluss 3NPE, 400VAC, 50H
z
Max. Leistungsaufnahme E-Heizung 6 kW
Max. Leistungsaufnahme Standby
Max. Stromaufnahme E-Heizung (6 kW) 15,8
A
Schutzart IP 20
Bedienmodul BM-2 oder ein Anzeigenmodul
AM erforderlich
Fabrikat: WOLF GmbH
Artikel-Nummer: 9148257
