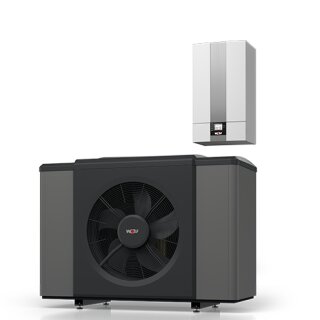

Wolf Wärmepumpe CHA-Monoblock 20/24
(400V) ohne E-Heizelement
Modulierende, energieeffiziente
Ausführung für Heiz- und Kühlbetrieb
sowie Warmwasserbereitung auch bei
niedrigen Außentemperaturen. Natürliches
Kältemittel R290 (Propan) mit niedrigen
GWP (3). Vorlauftemperatur bis zu 70C im
reinen WP-Betrieb für sicheren Schutz
vor Legionellen. Entsprechend den
gültigen Normen und
Sicherheitsvorschriften ausgeführt.
EHPA-zertifiziert, Smart-Grid-Ready-,
hybridfähig für ökologischen oder
ökonomischen Betrieb. Außeneinheit:
Stabile Gehäusekonstruktion,
UV-beständig. Stufenlose, elektr.
Leistungsregelung mit Inverter-Technik
für effizienten Teillastbetrieb mit
hohem Modulationsbereich. Komponenten
schalldämmend in EPP-Kern gebettet. Für
Heiz- und Kühlbetrieb zwei separat
voneinander unabhängig elektronisch
gesteuerte Expansionsventile für hohen
COP. Strömungsoptimierter
Rippenrohr-Verdampfer mit im Gehäuse
integrierten Metallschutzgitter, aus
Kupferrohr mit aufgepressten
Aluminiumlamellen und hydrophober
Schutzbeschichtung für längere
Laufzeiten ohne Abtaubedarf.
Wärmegedämmter Plattenwärmetauscher
(Edelstahl 1.4301) als Verflüssiger.
Vorlauf- und Rücklaufsensoren im Gerät
integriert. Hydraulischer und el.
Anschluss unter- und rückseitig
zubehörlos möglich. Hohe JAZ durch
optimierte Verdampferleistung und
EC-Axialventilator im Eulenflügeldesign
mit Ventilatorschutzgitter nach DIN EN
13857. EEK Raumheizung Mitteltemperatur:
A++. Aufstellung der Außeneinheit und
Sicherheitsabstände gemäß der WOLF
Montage- und Bedienungsanleitung.
Kältekreis nach Druckgeräte Richtlinie
2014/68/EU mit hermetisch gekapseltem
Scroll-Verdichter. Kältekreis auf Dauer
technisch dicht verifiziert.
Nachtbetrieb und Schallentkopplung.
Heizbetrieb: max. Heizwassertemp. von
75C mit Elektroheizelement. Entsprechend
den gültigen Normen und
Sicherheitsvorschriften ausgeführt.
Außeneinheit Aufstellung auf Boden oder
Boden- bzw. Wandkonsole. Vor- und
Rücklaufleitung zwischen Außen- und
Inneneinheit bauseits.
Verdampferabtauung über Kreislaufumkehr.
Inneneinheit: Hoch-effizienzumwälzpumpe
EEI<0,21 für Heizkreis und WW-Betrieb
integriert. Spreizungsregelung über
Pumpendrehzahl. 3-Wege-Umschaltventil
für Heiz-/Kühl-/Warmwasserbetrieb.
Integrierter Wärmemengenzähler nach BAFA
mittels Durchflusssensor. Warnmeldung
bei niedrigem Wasserdruck durch
Heizwasserdrucksensor. Inneneinheit
gedämmt inkl. Heizkreissicherheitsventil
3 bar mit Kunststoffablaufschlauch
(Innen-DM 19 mm), manuellem Entlüfter
und analogem Druckmanometer. Regler mit
Steuer- und Überwachungsorganen der
gesamten Wärmepumpe. Eingänge der
Regelung Inneneinheit: eBUS,
Speicherfühler, Außenfühler,
S0-Schnittstelle/ EVU/ Smart Grid/
PV-Anhebung, 3 parametrierbare Eingänge
z.B. für Sammlerfühler/ Taupunktwächter/
Externe Ansteuerung 0-10V. Ausgänge:
Externe Heizkreispumpe, Anforderung 2.
Wärmeerzeugers, Ext.
3-Wege-Umschaltventil für den
Kühlbetrieb, Zirkulationspumpe, 3
parametrierbare Ausgänge. Bedienmodul
BM-2 oder AM in Inneneinheit
integrierbar. Erfüllung des Prgh. 14a
nach EnWG, Dimfunktion mittels SG-Ready
auf 4,2kW oder wahlweise Einstellwert.
Funktion gegeben ab Softwarestand HCM-4
FW 1.90 bzw. HCM-5 ab FW 1.20, BM-2 ab
FW 3.30. Anzeigemodul (AM)ab FW 2.00.
Optionale Internetschnittstelle Wolf
Link Home (LAN, WLAN) beigelegt. WLAN
nach IEEE 802.11b/g/n, 2,4GHz, Kanal 1
bis 13, LAN RJ45, 10/100Mbit. Ermöglicht
Nutzung der Smartset App sowie
Webportal. Remote Control für FHW zur
Fernsteuerung, Optimierung und
Parametrierung des Wärmeerzeugers.
Smarthome Einbindung via Alexa Skills.
Einf. Integration in WP. Montage der
Wärmepumpenart Luft / Wasser Monoblock
Abmessungen incl. Füße u. Türen (BxHxT)
Außeneinheit 1.700x1300x756 mm
Inneneinheit 440x790x340 mm
Gewicht: ODU/IDU 230/27 kg
Kältekreis
Kältemitteltyp / GWP R290/3
Füllmenge / CO2eq 3,8 / 0,011 kg / t
Kältemittelöl PZ46M
Füllmenge Kältemittelöl 900 ml
Kompressor-Typ Scroll / 1
Heizleistung / COP bei (NL bei EN14511):
A2/W35 11,9 / 4,4 kW
A7/W35 9,7 / 5,7 kW
A-7/W35 Max. Leistung 15,1 / 3,1 kW
Leistungsbereich
bei A2/W35 5,1 / 22,1 kW
bei A7/W35 3,7 / 20,4 kW
bei A-7/W35 15,1 / 31 kW
ETA_s/Prated
35C 211%/18kW
55C 153%/17,5kW
Kühlleistung / EER bei
A35/W18 (NL bei EN14511): 9,75 / 5,82 kW
A35/W7 (NL bei EN14511): 8,35 / 3,68 kW
Leistungsbereich Verdichter:
bei A35/W18 7 - 16 kW
bei A35/W7 6 - 15 kW
Schall Außeneinheit A7/W55
(in Anlehnung an EN 12102/EN ISO9614-2)
Schallleistungspegel:
bei Nenn-Wärmeleistung (ErP) 53 dB(A)
Tag max. 67 dB(A)
im reduziertem Nachtbetrieb 61 dB(A)
Temperatur Betriebsgrenzen:
Heizbetrieb +20 bis +70 C
Kühlbetrieb +7 bis +30 C
max. Heizwassertemp. mit E-Heizung +75
Luft Heizbetrieb min / max -22 bis +40 C
Luft Kühlbetrieb min / max +10 bis +45 C
Heizwasser
Nennvolumenstrom b. 5K Spreizung 46l/min
Mindestvolumenstrom f. Abtauung 42 l/min
Restförderhöhe bei min. Volumenstrom für
Abtauung
maximaler Betriebsdruck Heizkreis 3 bar
Luftvolumenstrom im Nennbetriebspunkt 64
00 m3/h
Anschlüsse
Inneneinheit: Vorlauf von Außeneinheit /
Heizung Vorlauf / Warmwasser Vorlauf 35
x1
Außeneinheit: Vorlauf, Rücklauf 2" IG
Kondensatwasseranschluss 50 DN
Elektrik Außenmodul (ODU) - Steuerung
Elektrischer Anschluss 1NPE, 230VAC, 50H
z, 16A(B)
Max. Stromaufnahme 2,8 A
Elektrik Außenmodul (ODU) - Inverter
Elektr. Anschluß 3NPE,400VAC,50Hz, 16A(B
)Max. Leistungsaufnahme Standby 10 W
Max. Leistungsaufnahme Verdichter innerh
alb der Einsatzgrenzen 5,8 kW
Max. Verdichterstrom innerhalb der Einsa
tzgrenzen 14,5 A
Max. Anzahl Verdichterstarts 6 pro h
Schutzart IP 24
Elektrik Innenmodul (IDU) - Steuerung
Elektrischer Anschluss 1NPE, 230VAC, 50H
z, 16A(B)
Max. Stromaufnahme 4 A
Elektrik Innenmodul (IDU) + E-Heizung
Elektrischer Anschluss 3NPE, 400VAC, 50H
z, 16A(B)
Max. Leistungsaufnahme
E-Heizung 9 kW/Heizkreispumpe 3 - 140 W
Max. Leistungsaufnahme Standby 2 W
Max. Stromaufnahme E-Heizung (9 kW) 13 A
Schutzart IP 20
Für den Betrieb ist ein
Bedienmodul BM-2 oder ein Anzeigenmodul
AM erforderlich
Link Home Betriebstemperatur- und Feucht
igkeit 0-60C/20-90%r.H.
Fabrikat: WOLF GmbH
Artikel-Nummer: 9149093
Inneneinheit wandhängend mit
Einhängewinkel. Optional mittels
Gerätekonsole auch an Decke oder Boden.
