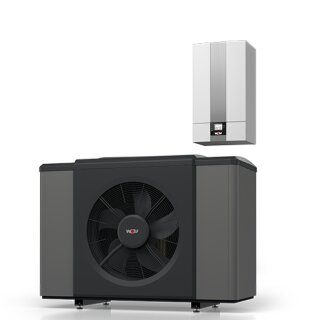

Wolf Wärmepumpe CHA-Monoblock 20/24
(400V) mit E-Heizelement
Modulierende, energieeff. Ausführung für
Heiz- und Kühlbetrieb sowie WW-Betrieb
auch bei niedrigen Außentemperaturen.
Natürliches Kältemittel R290 (Propan)
mit niedrigen GWP (3). Vorlauftemperatur
bis zu 70C im reinen WP-Betrieb für
sicheren Schutz vor Legionellen.
Entsprechend den gültigen Normen und
Sicherheitsvor-
schriften ausgeführt. EHPA-zertifiziert,
Smart-Grid-Ready-, hybridfähig für
ökologischen oder ökonomischen Betrieb.
Außeneinheit: Stabile
Gehäusekonstruktion , UV-beständig.
Stufenlose, elektr. Leistungsregelung
mit Inverter-Technik für effizienten
Teillastbetrieb mit hohem
Modulationsbereich. Komponenten
schalldämmend in EPP-Kern gebettet. Für
Heiz- und Kühlbetrieb zwei separat
voneinander unabhängig elektronisch
gesteuerte Expansionsventile für hohen
COP. Strömungsoptimierter
Rippenrohr-Verdampfer mit im Gehäuse
integrierten Metallschutzgitter, aus
Kupferrohr mit aufgepressten
Aluminiumlamellen und hydrophober
Schutzbeschichtung für längere
Laufzeiten ohne Abtaubedarf.
Wärmegedämmter Plattenwärmetauscher
(Edelstahl 1.4301) als Verflüssiger.
Vorlauf- und Rücklaufsensoren im Gerät
integriert. Hydraulischer und el.
Anschluss unter- und rückseitig
zubehörlos möglich. Hohe JAZ durch
optimierte Verdampferleistung und
EC-Axialventilator im Eulenflügeldesign
mit Ventilatorschutzgitter nach DIN EN
13857. EEK Raumheizung Mitteltemperatur:
A++.
Aufstellung der Außeneinheit und
Sicherheitsabstände gemäß der WOLF
Montage- und Bedienungsanleitung.
Kältekreis nach Druckgeräte Richtlinie
2014/68/EU mit hermetisch gekapseltem
Scroll-Verdichter. Kältekreis auf Dauer
technisch dicht verifiziert.
Nachtbetrieb und Schallentkopplung.
Heizbetrieb: max. Heizwassertemp. von
75C mit Elektroheizelement. Entsprechend
den gültigen Normen und
Sicherheitsvorschriften ausgeführt.
Außeneinheit Aufstellung auf Boden oder
Boden- bzw. Wandkonsole. Vor- und
Rücklaufleitung zwischen Außen- und
Inneneinheit bauseits.
Verdampferabtauung über Kreislaufumkehr.
Inneneinheit: Hoch-effizienzumwälzpumpe
EEI<0,21 für Heizkreis und WW-Betrieb
integriert. Spreizungsregelung über
Pumpendrehzahl. 3-Wege-Umschaltventil
für Heiz-/Kühl-/Warmwasserbetrieb.
Integrierter Wärmemengenzähler nach BAFA
mittels Durchflusssensor. Warnmeldung
bei niedrigem Wasserdruck durch
Heizwasserdrucksensor. Inneneinheit
gedämmt inkl. Heizkreissicherheitsventil
3 bar mit Kunststoffablaufschlauch
(Innen-DM 19 mm), manuellem Entlüfter
und analogem Druckmanometer. Regler mit
Steuer- und Überwachungsorganen der
gesamten Wärmepumpe. Eingänge der
Regelung Inneneinheit: eBUS,
Speicherfühler, Außenfühler,
S0-Schnittstelle/ EVU/ Smart Grid/
PV-Anhebung, 3 parametrierbare Eingänge
z.B. für Sammlerfühler/ Taupunktwächter/
Externe Ansteuerung 0-10V. Ausgänge:
Externe Heizkreispumpe, Anforderung 2.
Wärmeerzeugers, Ext.
3-Wege-Umschaltventil für den
Kühlbetrieb, Zirkulationspumpe, 3
parametrierbare Ausgänge. Bedienmodul
BM-2 oder AM in Inneneinheit
integrierbar. Erfüllung des Prgrph. 14a
nach EnWG, Dimfunktion mittels SG-Ready
auf 4,2kW oder wahlweise Einstellwert.
Funktion gegeben ab Softwarestand HCM-4
FW 1.90 bzw. HCM-5 ab FW 1.20, BM-2 ab
FW 3.30. Anzeigemodul (AM)ab FW 2.00.
Optionale Internetschnittstelle Wolf
Link Home (LAN, WLAN) beigelegt. WLAN
nach IEEE 802.11b/g/n, 2,4GHz, Kanal 1
bis 13, LAN RJ45, 10/100Mbit. Ermöglicht
Nutzung der Smartset App sowie
Webportal. Remote Control für FHW zur
Fernsteuerung, Optimierung und
Parametrierung des Wärmeerzeugers.
Smarthome Einbindung via Alexa Skills.
Wärmepumpenart Luft / Wasser Monoblock
Abmessungen incl. Füße u. Türen (BxHxT)
Außeneinheit 1.700x1300x756 mm
Inneneinheit 440x790x340 mm
Gewicht: ODU / IDU 230/27 kg
Kältekreis
Kältemitteltyp / GWP R290/3
Füllmenge / CO2eq 3,8 / 0,011 kg / t
Kältemittelöl PZ46M
Füllmenge Kältemittelöl 900 ml
Kompressor-Typ Scroll / 1
Heizleistung / COP bei (NL nach EN14511)
A2/W35 11,9 / 4,4 kW
A7/W35 9,7 / 5,7 kW
A-7/W35 Max. Leistung 15,1 / 3,1 kW
Leistungsbereich
bei A2/W35 5,1 / 22,1 kW
bei A7/W35 3,7 / 20,4 kW
bei A-7/W35 15,1 / 31 kW
ETA_s/Prated
35C 211%/18kW
55C 153%/17,5kW
Kühlleistung / EER bei
A35/W18 (NL nach EN14511) 9,75 / 5,82 kW
A35/W7 (NL nach EN14511) 8,35 / 3,68 kW
Leistungsbereich Verdichter
bei A35/W18 7 - 16 kW
bei A35/W7 6 - 15 kW
Schall Außeneinheit A7/W55 (in Anlehnung
an EN12102/EN ISO 9614-2)
Schallleistungspegel:
bei Nenn-Wärmeleistung (ErP) 53 dB(A)
Tag max. 67 dB(A)
im reduziertem Nachtbetrieb 61 dB(A)
Temperatur Betriebsgrenzen:
Heizbetrieb +20 bis +70 C
Kühlbetrieb +7 bis +30 C
maximale Heizwassertemperatur mit E-Heiz
ung +75
Luft Heizbetrieb min / max -22 bis +40 C
Luft Kühlbetrieb min / max +10 bis +45 C
Heizwasser
Nennvolumenstrom bei 5K Spreiz. 46 l/min
Mindestvolumenstrom Abtauung 42 l/min
Restförderhöhe bei min. Volumenstrom
für Abtauung
maximaler Betriebsdruck Heizkreis 3 bar
Luftvolumenstrom im Nennbetriebspunkt 64
00 m3/h
Anschlüsse
Inneneinheit: Vorlauf von Außeneinheit /
Heizung Vorlauf/Warmwasser Vorlauf 35
x1
Außeneinheit: Vorlauf, Rücklauf 2" IG
Kondensatwasseranschluss 50 DN
Elektrik Außenmodul (ODU) - Steuerung
Elektrischer Anschluss 1NPE, 230VAC, 50H
z, 16A(B)
Max. Stromaufnahme 2,8 A
Elektrik Außenmodul (ODU) - Inverter
Elektrischer Anschluss 3NPE, 400VAC, 50H
z, 16A(B)
Max. Leistungsaufnahme Standby 10 W
Max. Leistungsaufnahme Verdichter innerh
alb der Einsatzgrenzen 5,8 kW
Max. Verdichterstrom innerhalb der Einsa
tzgrenzen 14,5 A
Max. Anzahl Verdichterstarts pro Stunde
6 1/h
Schutzart IP 24
Elektrik Innenmodul (IDU) - Steuerung
Elektrischer Anschluss 1NPE, 230VAC, 50H
z, 16A(B)
Max. Stromaufnahme 4 A
Elektrik Innenmodul (IDU) + E-Heizung
Elektrischer Anschluss 3NPE, 400VAC, 50H
z, 16A(B)
Max. Leistungsaufnahme
E-Heizung 9 kW/ Heizkreispumpe 3-140W
Max. Leistungsaufnahme Standby 2 W
Max. Stromaufnahme E-Heizung (9 kW) 13 A
Schutzart IP 20
Für den Betrieb ist ein
Bedienmodul BM-2 oder ein Anzeigenmodul
AM erforderlich
Link Home Betriebstemperatur- und Feucht
igkeit 0-60C/20-90%r.H.
Fabrikat: WOLF GmbH
Artikel-Nummer: 9149092
Einf. Integration in WP. Montage der
Inneneinheit wandhängend mit
Einhängewinkel. Optional mittels
Gerätekonsole auch an Decke oder Boden.
Mit integr. 9kW E-Heizelement.
