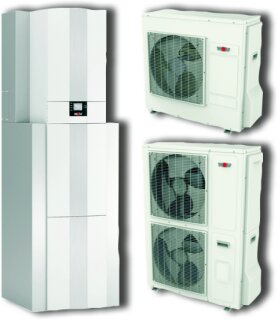

Wolf WP-Center CHC-Split 16/200
inkl. BWL-1S-16/400V + WW-Speicher
Modularer Wärmeerzeuger (Fläche max. 0,5
m2), Komponenten in einer Einheit
integriert, kombinierbar mit zentraler
Wohnraumlüftung WOLF CWL-T-EXCELLENT.
Wärmepumpencenter bestehend aus:180l
Warmwasserspeicher nach DIN4753 aus
spezial-emailliertem Stahl S235JR mit
2,3m2-Glattrohrwärmetauscher und
PU-Hartschaumwärmedämmung (0,024 W/mK),
Befüll- und Entleerungshahn, Tauchhülse,
inkl. Magnesium-Schutzanode,9mm
EPDM-Schaum
Edelstahlwellrohr-Verrohrungssets,
(1.4404) mit Steckverbindungen PLUG&SEAL
zur leichten und schnellen Montage,MAG,
24 Liter, Max. Betriebsdruck 3 bar, nach
DIN EN 13831, inkl. Kappenventil für
Heizung mit Absicherung gegen
unbeabsichtigtes Schließen inkl.
Entleerung gemäß DIN EN
12828,Bedienmodul BM-2 inkl.
Außentemperatur-fühler, zur
witterungsgeführten
Vorlauftemperaturregelung, Zeitprogramme
für Heizen, Kühlen, WW und Zirkulation,
3,5" Farbdisplay mit
Klartextanzeige,Wärmepumpe BWL-1Sin
Splitbauweise, mit integr.
Elektro-heizelement. Modulierend, Heiz-
und Kühlbetrieb, WW-Bereitung.
EHPA-zertifiziert, SG-Ready. Außenmodul:
Stufenlose Leistungsregelung,
Inverter-Technik für effizienten
Teillastbetrieb. Expansionsventil für
hohen COP durch exakte
Füllgradoptimierung und adaptive
Anpassung. Kupferrippenrohr-Verdampfer
mit aufgepressten Alu-Lamellen und
Schutzbeschichtung für längere
Laufzeiten ohne Abtaubedarf. Hohe JAZ
durch optimierte Verdampferleistung und
drehzahlgeregelten EC-Axialventilator.
Motor statisch und dynamisch gewuchtet
und schwingungsfrei gelagert. Kältekreis
nach Richtlinie für Druckgeräte
2014/68/EU mit
Doppelrollkolben-Verdichter. Nachtmodus
zur Schallreduktion. Außenmodul
witterungsbeständig, inkl. seitliche
Anschlüsse abgedeckt. Heizbetrieb: max.
Heizwassertemperatur von 55CC. R410A für
einfache Leitungslänge bis 12m
vorgefüllt. Boden- oder Wandkonsole.
Kältemittelleitungen zwischen Außen- und
Innenmodul bauseits. Verdampfer-Abtauung
über Kreislaufumkehr. Innenmodul:
Hocheffizienz-Umwälzpumpe EEi <= 0.23
für Heizkreis und WW-Betrieb integriert.
Spreizungsregelung über Pumpendrehzahl
für optimalen Heizwasservolumenstrom.
3-Wege-Umschaltventil zum Wechsel
zwischen Heiz-/Kühl- und
Warmwasserbetrieb.Integrierter
Wärmemengenzähler nach BAFA mittels
Durchflusssensor, Vorlauf- und
Rücklauffühler. Wärmegedämmter
Plattenwärmetauscher (Edelstahl 1.4301)
als Kondensator.
Strömungs-/effizienzoptimiertes
Elektroheizelement mit 6 kW im
Durchlaufprinzip. Heizelement mit 230
oder 400 V anschließbar. Warnmeldung bei
niedrigem Wasserdruck durch
Heizwasserdrucksensor. Innenmodul
gedämmt inkl.
Heizkreis-Sicherheitsventil 3 bar mit
Kunststoff-ablaufschlauch (Innen-DM 19
mm), manuellem Entlüfter und analogem
Druck-manometer. Regler mit Steuer- und
Über-wachungsorganen der gesamten
Wärmepumpe.Eingänge der Regelung: eBUS,
Speicherfühler, Außenfühler, EVU / Smart
Grid / PV-Anhebung, 2 programmierbare
Eingänge z.B. für Sammlerfühler /
Taupunktwächter / Externe Ansteuerung
0-10V. Ausgänge: Externe Heizkreispumpe,
Anforderung eines 2. Wärmeerzeugers,
Externes 3-Wege-Umschaltventil für den
Kühlbetrieb, Zirkulationspumpe,
Programmierbarer Ausgang. Vorbereitet
für WOLF LINK HOME/ISM-7i zur
Kommunikation über Smartphone, Laptop,
PC oder dem Internet über die Smartset
App und Web-Oberfläche. Anschlüsse
Kältemittelleitung D10mm und D16mm.
Technische Daten Außenmodul:
Nennspannung: 3PE/400V/50 Hz
Anlaufstrom Verdichter: 10 A
Absicherung Verdichter: C 20A Automat
Maximaler Verdichterstrom innerhalb der
Einsatzgrenzen: 10 A
Schutzart: IP 24
Abmessungen (BxHxT): 964x1261x363mm
Luftvolumenstrom
im Nennbetriebspunkt: 4200 m3/h
Gewicht: 110 kg
Schallleistungspegel Außenmodul bezogen
auf A7/W55 nach EN12102: 64 dB(A)
Max. Schallleistungspegel
Außenmodul: 66 dB(A)
Max. Schallleistungspegel Außenmodul
im reduziertem Nachtbetrieb: 57 dB(A)
Kältemittelfüllmenge:
3,5 kg/7,31t CO2eq R410A (GWP2088)
Kältemittelöl: POE
Füllmenge Kältemittelöl: 1100 ml
Luftbetriebstemperatur:
Heizbetrieb: -20 - +35 C
Kühlbetrieb: +10 - +45 C
Technische Daten Innenmodul:
Hocheffizienz-Umwälzpumpe
Typ Wilo YONO S 1-7 Para EEI <= 0.23
Elektroanschluss Regelung:
1NPE/230V/50Hz
Schutzart: IP 20
Abmessungen (BxHxT): 440x790x340mm
Gewicht: 37kg
Vorlauftemperaturbereich: 20-55C
Wasservolumenstrom:
minimal (7K): 25 l/min
nominal (5K): 40 l/min
maximal (4K): 50 l/min
Max. externer Druckverlust (RFH) bei
nominalem Volumenstrom: 310mbar
Druckverlust Wärmepumpe bei
nominalem Wasservolumenstrom: 194mbar
Wasserseitiger Anschluss:
3xD28mm Glattrohr für Vorlauf-Heizkreis
/Vorlauf Warmwasserbereitung/Rücklauf-
Heizung/Warmwasserbereitung
flexible Ableitung
Max. Betriebsdruck
Heizkreis 3bar (0,3MPa)
Kälteseitiger Anschluss:
Heißgasleitung: 16x1mm
Flüssigkeitsleitung: 10x1mm
Maximale Kälteleitungslänge
zum Außenmodul: 25m
Nennheizleistung/Leistungszahl COP
nach EN14511
A2/W35: 10,8 kW / 3,3
A7/W35: 17,5 kW / 4,0
A10/W35: 15,7 kW / 3,8
A-7/W35: 10,9 kW / 2,4
A35/W7: 11,7 kW / 2,1
A35/W18: 13,0 kW / 2,5
Leistungsregelung A2/W35: 4,5-14,3 kW
Max. Heizleistung bei A-7/W35: 10,9kW
Energieeffizienzklasse:
EEK Raumheizung Niedertemperatur: A+++
EEK Raumheizung Mitteltemperatur: A++
EEK Warmwasserspeicher: B
Speicherinhalt Warmwasserspeicher 180 l
Leistungskennzahl NL50: 1,6
Abmessungen (BxHxT): 650x2137x685mm
Gewicht Warmwasserspeicher: 145 kg
Anschlüsse: G1 VL/RL, KW, WW,
Zirkulation von oben
Fabrikat: WOLF GmbH
Artikel-Nummer: 9146661
