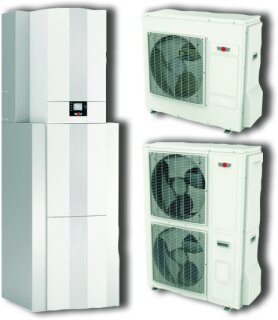

Wolf WP-Center CHC-Split 10/300-50S
inkl. BWL-1S-10/400V+WW-Speicher+Puffer
Modularer Wärmeerzeuger (Fläche max. 0,6
m2), Komponenten in einer Einheit
integriert, kombinierbar mit zentraler
Wohnraumlüftung WOLF CWL-T-EXCELLENT.
Wärmepumpencenter bestehend aus:280l
Warmwasserspeicher nach DIN4753 aus
spezial-emailliertem Stahl S235JR mit
3,0m2-Glattrohrwärmetauscher und
PU-Hartschaumwärmedämmung (0,024 W/mK),
Befüll- und Entleerungs-Hahn und
Tauchhülse, inkl.
Magnesium-Schutzanode,50l
Trennpufferspeicher (Stahl S235JR) für
Abtauenergie und als hydraulische
Systemtrennung,
PU-Hartschaum-wärmegedämmt
(Wärmeleitfähigkeit 0,024 W/mK),
geeignet im Kühlbetrieb bis 18 CC
Minimaltemperatur,9mm EPDM-Schaum
Edelstahlwellrohr-Verrohrungssets,
(1.4404) mit Steckverbindungen PLUG&SEAL
zur leichten und schnellen Montage,MAG,
24 Liter, Max. Betriebsdruck 3 bar, nach
DIN EN 13831, inkl. Kappenventil für
Heizung mit Absicherung gegen
unbeabsichtigtes Schließen inkl.
Entleerung gemäß DIN EN12828,
Bedienmodul BM-2 inkl.
Außentemperatur-fühler, zur
witterungsgeführten
Vorlauftemperaturregelung, Zeitprogramme
für Heizen, Kühlen, WW und Zirkulation,
3,5" Farbdisplay mit Klartextanzeige,
Wärmepumpe BWL-1S in Splitbauweise, mit
integr. Elektro-heizelement.
Modulierend, Heiz- und Kühlbetrieb,
WW-Bereitung. EHPA-zertifiziert,
SG-Ready. Außenmodul: Stufenlose
Leistungsregelung, Inverter-Technik für
effizienten Teillastbetrieb.
Expansionsventil für hohen COP durch
exakte Füllgradoptimierung und adaptive
Anpassung. Kupferrippenrohr-Verdampfer
mit aufgepressten Alu-Lamellen und
Schutzbeschichtung für längere
Laufzeiten ohne Abtaubedarf. Hohe JAZ
durch optimierte Verdampferleistung und
drehzahlgeregelten EC-Axialventilator.
Motor statisch und dynamisch gewuchtet
und schwingungsfrei gelagert. Kältekreis
nach Richtlinie für Druckgeräte
2014/68/EU mit
Doppelrollkolben-Verdichter. Nachtmodus
zur Schallreduktion. Außenmodul
witterungsbeständig, inkl. seitliche
Anschlüsse abgedeckt. Heizbetrieb: max.
Heizwassertemperatur von 55CC. R410A für
einfache Leitungslänge bis 12m
vorgefüllt. Boden- oder Wandkonsole.
Kältemittelleitungen zwischen Außen- und
Innenmodul bauseits. Verdampfer-Abtauung
über Kreislaufumkehr. Innenmodul:
Hocheffizienz-Umwälzpumpe EEi <= 0.23
für Heizkreis und WW-Betrieb integriert.
Spreizungsregelung über Pumpendrehzahl
für optimalen Heizwasservolumenstrom.
3-Wege-Umschaltventil zum Wechsel
zwischen Heiz-/Kühl- und
Warmwasserbetrieb.
Integrierter Wärmemengenzähler nach BAFA
mittels Durchflusssensor, Vorlauf- und
Rücklauffühler. Wärmegedämmter
Plattenwärmetauscher (Edelstahl 1.4301)
als Kondensator. Strömungs-/
effizienzoptimiertes Elektroheizelement
230/400V mit 6 kW im
Durchlaufprinzip.Warnmeldung bei
niedrigem Wasserdruck durch
Heizwasserdrucksensor. Innenmodul
gedämmt inkl.
Heizkreis-Sicherheitsventil 3bar,
manuellem Entlüfter und analogem
Druck-manometer. Regler mit Steuer- und
Über-wachungsorganen der Wärmepumpe.
Eingänge der Regelung: eBUS,
Speicherfühler, Außenfühler, EVU / Smart
Grid / PV-Anhebung, 2 programmierbare
Eingänge z.B. für Sammlerfühler /
Taupunktwächter / Externe Ansteuerung
0-10V. Ausgänge: Externe Heizkreispumpe,
Anforderung eines 2. Wärmeerzeugers,
Externes 3-Wege-Umschaltventil für den
Kühlbetrieb, Zirkulationspumpe,
Programmierbarer Ausgang. Vorbereitet
für WOLF LINK HOME/ISM-7i zur
Kommunikation über Smartphone, Laptop,
PC oder dem Internet über die Smartset
App und Web-Oberfläche. Anschlüsse
Kältemittelleitung D10mm und D16mm.
Technische Daten Außenmodul:
Nennspannung: 3PE/400V/50Hz
Anlaufstrom Verdichter: 10 A
Absicherung Verdichter: C 20A Automat
Maximaler Verdichterstrom innerhalb der
Einsatzgrenzen: 8 A
Schutzart: IP 24
Abmessungen (BxHxT): 964x1261x363mm
Luftvolumenstrom
im Nennbetriebspunkt: 3500 m3/h
Gewicht: 110 kg
Schallleistungspegel Außenmodul bezogen
auf A7/W55 nach EN12102: 61 dB(A)
Max. Schallleistungspegel
Außenmodul: 64 dB(A)
Max. Schallleistungspegel Außenmodul
im reduziertem Nachtbetrieb: 57 dB(A)
Kältemittelfüllmenge:
2,95 kg/6,16t CO2eq R410A (GWP2088)
Kältemittelöl: POE
Füllmenge Kältemittelöl: 1100 ml
Luftbetriebstemperatur:
Heizbetrieb: -20 - +35 C
Kühlbetrieb: +10 - +45 C
Technische Daten Innenmodul:
Hocheffizienz-Umwälzpumpe
Typ Wilo YONO S 1-7 Para EEI <= 0.23
Elektroanschluss Regelung:
1NPE/230V/50Hz
Schutzart: IP 20
Abmessungen (BxHxT): 440x790x340mm
Gewicht: 35kg
Vorlauftemperaturbereich: 20-55C
Wasservolumenstrom:
minimal (7K): 21 l/min
nominal (5K): 29 l/min
maximal (4K): 36 l/min
Max. externer Druckverlust (RFH) bei
nominalem Volumenstrom: 550mbar
Druckverlust Wärmepumpe bei
nominalem Wasservolumenstrom: 121mbar
Wasserseitiger Anschluss:
3xD28mm Glattrohr für Vorlauf-Heizkreis
/Vorlauf Warmwasserbereitung/Rücklauf-
Heizung/Warmwasserbereitung
flexieble Ableitung
Max. Betriebsdruck
Heizkreis 3bar (0,3MPa)
Kälteseitiger Anschluss:
Heißgasleitung: 16x1mm
Flüssigkeitsleitung: 10x1mm
Maximale Kälteleitungslänge
zum Außenmodul: 25m
ennheizleistung/Leistungszahl COP
nach EN14511:
A2/W35: 7,6 kW / 3,8
A7/W35: 10,2 kW / 4,8
A-7/W35: 8,1 kW / 2,7
Leistungsbereich A2/W35: 2,9 - 10,6kW
Kühlleistung
A35/W7: 8,8 kW / 2,7
A35/W18: 8,7 kW / 4,1
Leistungsbereich Verdichter
A35/W18 3,1 - 11,0
Energieeffizienzklasse:
EEK Raumheizung Niedertemperatur: A+++
EEK Raumheizung Mitteltemperatur: A++
EEK Warmwasserspeicher: C
EEK Pufferspeicher: A
Speicherinhalt Pufferspeicher 50 l
Speicherinhalt Warmwasserspeicher 280 l
Leistungskennzahl NL50: 3,2
Abmessungen (BxHxT): 600x1829x999mm
Gewicht Warmwasserspeicher: 140 kg
Gewicht Pufferspeicher: 22 kg
Anschlüsse: G1 VL/RL und G3/4 KW, WW,
Zirkulation von oben
Fabrikat: WOLF GmbH
Artikel-Nummer: 9146679
