Beschreibung
Modularer Wärmeerzeuger (Aufstellfläche
max. 0,5 bzw. 0,6 m2), Komponenten in
einer Einheit, kombinierbar mit
zentraler Wohnraumlüftung WOLF CWL-T-
EXCELLENT.

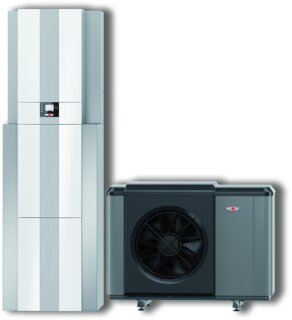

Wärmepumpencenter bestehend aus:
280l Warmwasserspeicher nach DIN4753 aus
emailliertem Stahl S235JR mit
3,0m2-Glattrohrwärmetauscher und
PU-Hartschaumwärmedämmung (0,024 W/mK),
Befüll- und Entleerungs-Hahn und
Tauch-hülse, inkl. Magnesiumschutzanode.
Edelstahlwellrohr-Verrohrungssets, (1.
4404) mit EPDM-Dämmung und
Steckverbindungen PLUG&SEAL zur leichten
und schnellen Montage.
MAG, 24 Liter, Max. Betriebsdruck
2,5bar, für Heizung nach DIN EN 13831,
inkl. Kappenventil mit Entleerung für
unbeabsichtigtes Schließen gemäß DIN EN
12828.
Bedienmodul BM-2 inkl.
Außentemperaturfühler, zur
witterungsgeführten
Vorlauftemperaturregelung, Zeitprogramme
für Heizen, Kühlen, WW und Zirkulation,
3,5" Farbdisplay mit Klartextanzeige.
Wärmepumpe CHA-Monoblock:
Mit integriertem 9kW Elektroheizelement
und energieeffiziente Ausführung.
Modulierend, Heiz- und Kühlbetrieb, WW-
Bereitung. Natürliches Kältemittel R290.
Vorlauftemperatur bis 70C C im reinen
WP-Betrieb. EHPA-zertifiziert, SG-ready,
hybridfähig.
Außeneinheit:
Stufenlose Leistungsregelung, Inverter.
Zwei separat elektr. gesteuerte
Expansionsventile. Rippenrohrverdampfer
aus Kupferrohr mit aufgepr. Alu-Lamellen
und hydrophober Schutzbeschichtung. Im
Gehäuse integr. Metallschutzgitter.
Wärmegedämmter Plattenwärmetauscher
(Edelstahl 1.4301) als Verflüssiger.
Vorlauf- und Rücklaufsensoren im Gerät
integriert. Hydr. und el. Anschluss
unter- und rückseitig zubehörlos.
Hohe JAZ durch optimierten Verdampfer
und EC-Eulenflügelaxialventilator. EEK
Raumheizung Mitteltemperatur: A++.
Aufstellung der Außeneinheit und
Sicherheitsabstände gemäß der WOLF
Montage- und Bedienungsanleitung.
Kältekreis nach Druckgeräte Richtlinie
2014/68/EU mit hermetisch gekapseltem
Scroll-Verdichter. Nachtbetrieb und
Schallentkopplung. Heizbetrieb: max.
Heizwassertemperatur von 75CC mit E-
heizelement. Entsprechend den gültigen
Normen und Sicherheitsvorschriften
ausgeführt. Außeneinheit Aufstellung auf
Boden oder Boden- bzw. Wand-konsole.
Vor- und Rücklaufleitung zwischen Außen-
und Inneneinheit bauseits.
Verdampferabtauung über Kreislaufumkehr.
Inneneinheit:
Hocheffizienzumwälzpumpe EEi <= 0.21 für
Heizkreis und WW-Betrieb integriert.
Spreizungsregelung über Pumpendreh-zahl.
3-Wege-Umschaltventil für Heiz-/Kühl-
/Warmwasserbetrieb.
Integr. Wärmemengenzähler nach BAFA
mittels Durchflusssensor. 9kW (400V) E-
Heizelement. Warnmeldung bei niedrigem
Wasserdruck mit Heizwasserdrucksensor.
Inneneinheit gedämmt inkl. Heizkreis-
sicherheitsventil 3 bar mit Kunst-
stoffablaufschlauch (Innen-DM 19 mm),
manuellem Entlüfter und analogem
Druckmanometer. Regler mit Steuer- und
Überwachungsorganen der gesamten
Wärmepumpe.
Eingänge der Regelung: eBUS,
Speicherfühler, Außenfühler, S0-
Schnittstelle/ EVU/ Smart Grid/ PV-
Anhebung, 3 parametrierbare Eingänge für
Sammlerfühler/ Taupunktwächter/ Ext.
Ansteuerung 0-10V. Ausgänge: Ext.
Heizkreispumpe, Anforderung 2.
Wärmeerzeugers, Ext. 3-Wege-
Umschaltventil für den Kühlbetrieb,
Zirkulationspumpe, 3 parametrierbare
Ausgänge.
Vorbereitet für WOLF Link Home.
Hydr. Anschlüsse DN28 (Glattrohr).
Technische Daten Außenmodul:
Wärmepumpenart Luft / Wasser Monoblock
Konformität CE
Abmessungen: (BxHxT)
incl. Füße, incl. Fronttüren:
Außeneinheit 1286x979x586
Inneneinheit 440x790x340
Gewicht:
Außeneinheit 162kg, Inneneinheit 27kg
Kältekreis
Kältemitteltyp/GWP R290/3
Füllmenge/CO2eq 3,1/0,010kg/t
Kältemittelöl PZ46M
Füllmenge Kältemittelöl 900ml
Kompressor-Typ Scroll
Heizleistung/COP bei
Nennleistung nach EN14511:
A2/W35: 5,75 / 4,65
A7/W35: 4,10 / 5,72
A10/W35: 3,75 / 6,05
A-7/W35: 7,95 / 2,88
Leistungsbereich bei:
A2/W35 kW 3,0-10,0
A7/W35 kW 3,5-10,0
A-7/W35 kW 2,2-9,8
Kühlleistung / EER bei
(Nennleistung nach EN14511)
A35/W18: 6,01 / 5,92
A35/W7: 4,81 / 4,04
Leistungsbereich Verdichter bei
A35/W18: 4,3 - 10,0
A35/W7: 4,81 / 4,04
Schall Außeneinheit A7/W55
(in Anlehnung an EN 12102/EN ISO 9614-2)
Schallleistungspegel:
bei Nenn-Wärmeleistung (ErP) 53dB(A)
Tag max. 60dB(A)
im reduziertem Nachtbetrieb 51dB(A)
Schalldruckpegel im reduziertem Nacht
Betrieb (in 3m Entfernung,
frei aufgestellt) 34DB(A)
Einsatzgrenzen Temp.-Betriebsgrenzen:
Heizbetrieb +15 bis +70C
Kühlbetrieb +7 bis +30C
max. Heizwassertemp. mit E-Heizung 75C
Luft Heizbetrieb min/max. -22/+40C
Luft Kühlbetrieb min/max. +10/+45C
Heizwasser
Mindestvolumenstrom für Abtauung 25l/min
Restförderhöhe bei min. Volumenstrom für
Abtauung 530mbar
maximaler Betriebsdruck Heizkreis 3bar
Wärmequelle
Luftvolumenstrom
im Nennbetriebspunkt 3.500m3/h
Anschlüsse
Inneneinheit: Vorlauf von Außeneinheit/
Heizung/Warmwasser 28 x 1
Außeneinheit: Vorlauf/Rücklauf G5/4" IG
Kondensatwasseranschluss DN50
Elektrik Außeneinheit
Netzanschluss/Absicherung Steuerspannung
1NPE, 230VAC, 50Hz / 16A (B)
Leistungsaufnahme Standby 13W
Leistung/Strom/cos(A7/W35) 620W/2,7A/0,8
max. Leistungsaufnahme Verdichter inner-
halb der Einsatzgrenzen 4,4kW
max. Verdichterstrom innerhalb der
Einsatzgrenzen 11,1A
Maximale Anzahl Verdichterstarts pro h 6
Schutzart Außeneinheit IP 24
Elektrik Inneneinheit
Netzanschluss/Absicherung Außeneinheit,
E-Heizelement 3PE,400VAC,50Hz/20A(B)
Steuerspannung 1NPE,230VAC,50Hz/16A(B)
Leistungsaufnahme E-Heizelement 9kW
Heizkreispumpe/Standby 3-75W/2W
Maximale Stromaufnahme E-Heizelement
(9kW) A 13 (400VAC)
Schutzart Inneneinheit IP 20
EEK Raumheizung Niedertemperatur: A+++
EEK Raumheizung Mitteltemperatur: A++
EEK Warmwasserspeicher: C
Speicherinhalt Warmwasserspeicher 280 l
Leistungskennzahl NL50: 3,2
Abmessungen (BxHxT): 600x1829x999mm
Gewicht Warmwasserspeicher: 140 kg
Anschlüsse: G1" VL/RL und G3/4" KW, WW,
Zirkulation von oben
Fabrikat: WOLF GmbH
Artikel-Nummer: 9146842
