Beschreibung

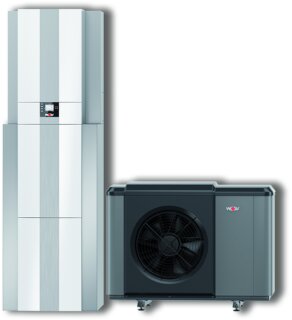

Modularer Wärmeerzeuger (Aufstellfläche
max. 0,6 m2), Komponenten in einer
Einheit, kombinierbar mit zentraler
Wohnraumlüftung WOLF CWL-T-EXCELLENT.
Wärmepumpencenter bestehend aus:
280l Warmwasserspeicher nach DIN4753 aus
emailliertem Stahl S235JR mit 3,0m2-
Glattrohrwärmetauscher und PU-
Hartschaumwärmedämmung (0,024 W/mK),
Befüll- und Entleerungs-Hahn und Tauch-
hülse, inkl. Magnesiumschutzanode.
50l Trennpufferspeicher (Stahl S235JR)
für Abtauenergie und als hydraulische
Systemtrennung, PU-Hartschaum-
wärmegedämmt (Wärmeleitfähigkeit 0,024
W/mK), geeignet für Kühlbetrieb mit
Kaltwassertemperaturbereich von 18C-
25C.
Edelstahlwellrohr-Verrohrungssets, (1.
4404) mit EPDM-Dämmung und
Steckverbindungen PLUG&SEAL zur leichten
und schnellen Montage.
MAG, 24 Liter, Max. Betriebsdruck
2,5bar, für Heizung nach DIN EN 13831,
inkl. Kappenventil mit Entleerung für
unbeabsichtigtes Schließen gemäß DIN EN
12828.
Bedienmodul BM-2 inkl. Außentemperatur-
fühler, zur witterungsgeführten
Vorlauftemperaturregelung, Zeitprogramme
für Heizen, Kühlen, WW und Zirkulation,
3,5" Farbdisplay mit Klartextanzeige.
Wärmepumpe CHA-Monoblock:
Mit integr. 9kW E-Heizelement und
energieff. Ausführung. Modulierend,
Heiz- und Kühlbetrieb, WW-Bereitung.
Natürliches Kältem. R290. Vorlauftemp.
bis 70C im reinen WP-Betrieb. EHPA-
zertifiziert, SG-ready, hybridfähig.
Außeneinheit: Stufenlose
Leistungsregelung, Inverter. Zwei
separat el. gesteuerte
Expansionsventile. Rippenrohrverdampfer
aus Kupferrohr mit aufgepr. Alu-Lamellen
und hydrophober Schutzbeschichtung. Im
Gehäuse integr. Metallschutzgitter.
Wärmegedämmter Plattenwärmetauscher
(Edelstahl 1.4301) als Verflüssiger.
Vorlauf- und Rücklaufsensoren im Gerät
integriert. Hydr. und el. Anschluss
unter- und rückseitig zubehörlos. Hohe
JAZ durch optimierten Verdampfer und EC-
Eulenflügelaxialventilator. EEK
Raumheizung Mitteltemperatur: A++.
Aufstellung der Außeneinheit und
Sicherheitsabstände gemäß der WOLF
Montage- und Bedienungsanleitung.
Kältekreis nach Druckgeräte Richtlinie
2014/68/EU mit hermetisch gekapseltem
Scroll-Verdichter. Nachtbetrieb und
Schallentkopplung. Heizbetrieb: max.
Heizwassertemp. von 75C mit E-
heizelement. Entsprechend den gültigen
Normen und Sicherheitsvorschriften
ausgeführt. Außeneinheit Aufstellung auf
Boden oder Boden- bzw. Wand-konsole.
Vor- und Rücklaufleitung zwischen Außen-
und Inneneinheit bauseits.
Verdampferabtauung über Kreislaufumkehr.
Inneneinheit: HE-Pumpe EEi <= 0.21 für
Heizkreis und WW-Betrieb integriert.
Spreizungsregelung über Pumpendreh-zahl.
3-Wege-Umschaltventil für Heiz-/Kühl-
/Warmwasserbetrieb.
Integr. Wärmemengenzähler nach BAFA
mittels Durchflusssensor. 9kW (400V) E-
Heizelement. Warnmeldung bei niedrigem
Wasserdruck mit Heizwasserdrucksensor.
Inneneinheit gedämmt inkl. Heizkreis-
sicherheitsventil 3 bar mit Kunst-
stoffablaufschlauch (Innen-DM 19mm),
manuellem Entlüfter und analogem
Druckmanometer. Regler mit Steuer- und
Überwachungsorganen der ges. WP.
Eingänge der Regelung: eBUS, Speicher-
fühler, Außenfühler, S0-Schnittstelle/
EVU/ Smart Grid/ PV-Anhebung, 3
parametrierbare Eingänge für Sammler-
fühler/ Taupunktwächter/ Ext. An-
steuerung 0-10V. Ausgänge: Ext. Heiz-
kreispumpe, Anforderung 2. Wärme-
erzeugers, Ext. 3-Wege-Umschalt-ventil
für den Kühlbetrieb, Zirkulations-pumpe,
3 parametrierbare Ausgänge. Vorbereitet
für WOLF Link home. Hydr. Anschlüsse
DN28 (Glattrohr).
Wärmepumpenart Luft / Wasser Monoblock
Abmessungen incl. Füße, Fronttüren (BxHx
T)
Außeneinheit 1.700x1300x756 mm
Inneneinheit 440x790x340 mm
Gewicht:
Außeneinheit/Innenenheit 250/27 kg
Kältekreis
Kältemitteltyp / GWP R290 / 3 - /-
Füllmenge / CO2eq 3,8 / 0,011 kg / t
Kältemittelöl PZ46M
Füllmenge Kältemittelöl 900 ml
Kompressor-Typ Scroll / 1
Heizleistung / COP bei
Nennleistung nach EN14511
A2/W35 9,9 / 4,62 kW
A7/W35 7,3 / 5,65 kW
A-7/W35 Max. Leistung 14,2 / 2,77 kW
Leistungsbereich bei A2/W35 kW 18 kW
Leistungsbereich bei A7/W35 kW 20 kW
Leistungsbereich bei A-7/W35 kW 16,2 kW
ETA_s (35C) 215% / 154% (55C)
SCOP (35C) 5,46% / 3,92% (55C)
Kühlleistung / EER bei
A35/W18 Nennleistung nach EN14511 9,75 /
5,82 kW
A35/W7 Nennleistung nach EN14511 8,35 /
3,68 kW
Leistungsbereich Verdichter bei A35/W18
7 - 16 kW
Leistungsbereich Verdichter bei A35/W7 6
- 15 kW
Schall Außeneinheit
A7/W55 (in Anlehnung an EN 12102/EN ISO
9614-2)
Schallleistungspegel:
bei Nenn-Wärmeleistung (ErP) 52 dB(A)
Tag max. 63 dB(A)
im reduziertem Nachtbetrieb 57 dB(A)
Temperatur Betriebsgrenzen:
Heizbetrieb +20 bis +70 C
Kühlbetrieb +7 bis +30 C
maximale Heizwassertemperatur mit E-Heiz
ung +75
Luft Heizbetrieb min / max -22 bis +40 C
Luft Kühlbetrieb min / max +10 bis +45 C
Heizwasser
Nennvolumenstrom bei 5K Spreizung 46 l/m
in
Mindestvolumenstrom für Abtauung 42 l/mi
nRestförderhöhe bei min. Volumenstrom fü
r Abtauung
maximaler Betriebsdruck Heizkreis 3 bar
Luftvolumenstrom im Nennbetriebspunkt 64
00 m3/h
Anschlüsse
Inneneinheit: Vorlauf von Außeneinheit /
Heizung Vorlauf / Warmwasser Vorlauf 35
x1
Außeneinheit: Vorlauf, Rücklauf 2" IG
Kondensatwasseranschluss 50 DN
Elektrik Außenmodul (ODU) - Steuerung
Elektrischer Anschluss 1NPE, 230VAC, 50H
z, 16A(B)
Max. Stromaufnahme 2,8 A
Elektrik Außenmodul (ODU) - Inverter
Elektrischer Anschluss 3NPE, 400VAC, 50H
z, 16A(B)
Max. Leistungsaufnahme Standby 10 W
Max. Leistungsaufnahme Verdichter innerh
alb der Einsatzgrenzen 5,8 kW
Max. Verdichterstrom innerhalb der Einsa
tzgrenzen 14,5 A
Max. Anzahl Verdichterstarts pro Stunde
6 1/h
Schutzart IP 24
Elektrik Innenmodul (IDU) - Steuerung
Elektrischer Anschluss 1NPE, 230VAC, 50H
z, 16A(B)
Max. Stromaufnahme 4 A
Elektrik Innenmodul (IDU) + E-Heizung
Elektrischer Anschluss 3NPE, 400VAC, 50H
z, 16A(B)
Max. Leistungsaufnahme E-Heizung 9 kW
Max. Leistungsaufnahme Heizkreispumpe 3
- 140 W
Max. Leistungsaufnahme Standby 2 W
Max. Stromaufnahme E-Heizung (9 kW) 13 A
Schutzart IP 20
Bedienmodul BM-2 oder ein Anzeigenmodul
AM erforderlich
Fabrikat: WOLF GmbH
Artikel-Nummer: 9148288
