Beschreibung

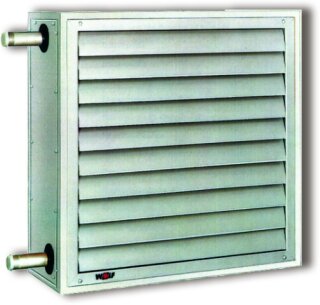

Wolf Luftheizer LH-EC100 Typ 3 -230V
Wärmetauscher Kupfer-Aluminium
Profilrahmenkonstruktion aus
geschweißten und verzinkten
Stahl-Winkelprofilen.
Verkleidung aus verzinktem Stahlblech.
Rückwand ausgeführt mit tiefgezogener
Einströmdüse. Ausblasjalousie mit
einzeln verstellbaren Luftleitlamellen.
Die beim LH-EC eingesetzten
Ventilator-Einheiten mit EC-Motoren
sind, im Vergleich zur
Standardausführung, bei erhöhten
Luftmengen besonders energiesparend und
leise.
Die stufenlose Drehzahlregelung erfolgt
durch ein 0-10V (DC) Signal und ist mit
dem Lüftungsmodul LM2 oder alternativ
mit einem stufenlosen Drehzahlsteller
problemlos möglich. Somit läßt sich die
Drehzahl immer exakt an die Bedürfnisse
anpassen, wobei der Motorenwirkungsgrad
durch die EC-Technik über den gesamten
Regelbereich hoch ist. Schutzart IP54,
Isolationsklasse B, Wicklungsschutz
durch integrierte Temperaturüberwachung.
Bei den LH-EC Geräten ist
sicherzustellen, dass bei stehendem
Ventilator die Zufuhr des
Heizmediums zum Wärmetauscher
unterbrochen wird, um
Überhitzungsschäden an der
Motorelektronik zu vermeiden.
Wärmetauscher Cu/Al
5 Wärmetauschertypen je Luftheizertyp
für Pumpenwarmwasser PWW
Pumpenheißwasser PHW oder Dampf D
Wärmetauscher aus Cu/Al, Sammler aus
Stahl, seitlich ausziehbar Rahmen aus
verzinktem Stahlblech
Anschlüsse mit Zollgewinde für PWW und
PHW Flansch und Gegenflansch für Dampf
Wichtiger Hinweis:
Um die Wärmeleistung übertragen zu
können, sind die Wärmetauscher im
Gegenstrombetrieb
anzuschließen.
bei PWW oder PHW: Gewindestutzen für PN
16 bis 140C Wasservorlauf auf
Luftaustrittsseite
oben/unten Wasserrücklauf auf
Lufteintrittseite oben/unten
Anschlussseite in Luftrichtung
rechts/links
bei Dampf: mit Flansch und Gegenflansch
bis 9 bar Sattdampf Dampfanschluss oben
Kondensatrücklauf unten Anschlussseite
in Luftrichtung nur links Anschlussmaße
Technische Daten:
Luftrichtung horizontal
Volumenstrom max.: 8700 m3/h
Drehzahl max.: 900 1/min
Max. Heizleistung: 243,7 kW
Schalldruckpegel: 56 dBA in 5m Entf.
Motorleistung max.: 0,580 kW
Stromaufnahme max.: 2,7 A
Wärmetauscher:
Anschlüsse: 1 1/2"
Elektroanschluss: 230V/50Hz
Schutzart: IP54
Abmessungen:
Tiefe: 340 mm
Höhe: 1000 mm
Breite: 1000 mm
Gewicht: 84 kg
Fabrikat: WOLF GmbH
Artikel-Nummer: 6523904
