Beschreibung

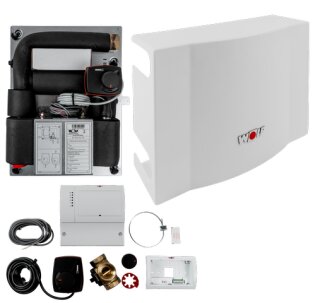

Wolf Kühlmodul BKM
für passive Kühlung
in Kombination mit Sole/Wasser-
Wärmepumpe BWS-1 und Erdsonde,
inkl. Wandsockel für Bedienmodul BM,
Mischermodul MM, 3-Wege-Umschaltventil u
nd einem Taupunktwächter.
bestehend aus:
diffusionsdicht isoliertem Platten-
wärmetauscher aus Edelstahl(1.4404 V4A)
mit intetegrierter Tauchhülse.
Temperaturfühler zur Erfassung der
Kühlwasser-Vorlauftemperatur mit 3m
Kabel zur Verbindung mit dem Wärme-
pumpenmanager. 3-Wege-Messingmischer
DN 32 kvs=18, tropfdicht bei Null-
stellung. Mischermotor 230 VAC, 50 Hz,
Leistungsaufnahme 0-5 VA, Anschlußkabel
4m zur Verbindung mit dem Wärmepumpe-
nmanager. 2 BR-Schellen als Zug-
entlastung. Handentlüfter aus Messing.
Hydraulik diffusionsdicht wärmegedämmt.
Verkleidung aus robustem ABS-Kunststoff.
Kühlleistung 19 kW bei B5/W20
(2,3 m3/h-1,9 m3/h),
in der Praxis meist begrenzt duch
Kältequelle und Art und Dimensionierung
der Wärmequelle sowie den sich
ergebenden Temperaturdifferenzen auf
30 -35 % der Wärmepumpenheizleistung.
Regelung erfolgt über den Wärmepumpen-
manager der Sole/Wasser-Wärmepumpe.
Technische Daten:
Max. zulässiger Druck
Solekreis und Heiz/Kühlkreis3 bar
Druckverlust:
Heiz/Kühlkreis bei 1,9 m3/h 43 mbar
Solekreis im
Kühlbetrieb bei 2,3 m3/h 90 mbar
Heizbetrieb bei 2,3 m3/h 37 mbar
Zulässiger Temperaturbereich:
Heiz/Kühlkreis5 - 110 C
Solekreis im Kühlbetrieb 5 - 25 C
Solekreis im Heizbetrieb 2 - 25 C
Abmessungen:
Breite: 498 mm
Tiefe: 188 mm
Höhe: 401 mm
Gewicht: 15 kg
Anschlüsse:
Heiz/Kühlwaser flachdichtend 1 1/2"
Solekreis1 1/4"
Schutzart: IP20
Fabrikat: WOLF GmbH
Artikel-Nummer: 9146073
