Beschreibung

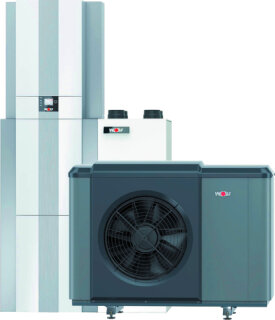

Modularer Wärmeerzeuger (Aufstellfläche
max. < 1m2), Komponenten in einer
Einheit, inkl. zentraler kontrollierter
Wohnraumlüftung (bis zu 300m3/h).
Haustechnikzentrale bestehend aus:
Zu- und Abluftgerät mit WRG. Für reine
Luft bei geschlossenen Fenstern sowie
zur Reduzierung von Straßenlärm (nicht
nur für Allergiker). Kunstoff-Kreuz-
Gegenstromplattenwärmetauscher bis zu
95% Wärmerückgewinnungsgrad. Sommer-
Bypass und 1kW Vorheizregister
serienmäßig. Automatische Filter-
wechselanzeige, Druckgleichgewicht
programmierbar. 180l Warmwasserspeicher
nach DIN4753 aus emailliertem Stahl
S235JR mit 2,3m2-Glattrohrwärmetauscher
und PU-Hartschaumwärmedämmung (0,024
W/mK), Befüll- und Entleerungshahn,
Tauchhülse, inkl. Magnesiumschutzanode.
35l Pufferspeicher (Stahl S235JR) für
Abtauenergie, PU-Hartschaum-wärmegedämmt
(Wärmeleitfähigkeit 0,024 W/mK),
hydraulisch in Serie geschalten inkl.
Überströmventil, geeignet für
Kühlbetrieb mit Kaltwasser-
temperaturbereich von 18C-25C.
Edelstahlwellrohr-Verrohrungssets, (1.
4404) mit EPDM-Dämmung
MAG, 24 Liter, Max. Betriebsdruck
2,5bar, für Heizung nach DIN EN 13831,
inkl. Kappenventil mit Entleerung für
unbeabsichtigtes Schließen gemäß DIN EN
12828. Bedienmodul BM-2 inkl.
Außentemperaturfühler.
Wärmepumpe CHA-Monoblock:
Mit integriertem 9kW Elektroheizelement
und energieeffiziente Ausführung.
Modulierend, Heiz- und Kühlbetrieb, WW-
Bereitung. Natürliches Kältemittel R290.
Vorlauftemperatur bis 70C C im reinen
WP-Betrieb. EHPA-zertifiziert, SG-ready,
hybridfähig. Außeneinheit:
Stufenlose Leistungsregelung, Inverter.
Zwei separat elektr. gesteuerte
Expansionsventile. Rippenrohrverdampfer
aus Kupferrohr mit aufgepr. Alu-Lamellen
und hydrophober Schutzbeschichtung. Im
Gehäuse integr. Metallschutzgitter.
Wärmegedämmter Plattenwärmetauscher
(Edelstahl 1.4301) als Verflüssiger.
Vorlauf- und Rücklaufsensoren im Gerät
integriert. Hydr. und el. Anschluss
unter- und rückseitig zubehörlos.
Hohe JAZ durch optimierten Verdampfer
und EC-Eulenflügelaxialventilator. EEK
Raumheizung Mitteltemperatur: A++.
Aufstellung der Außeneinheit und
Sicherheitsabstände gemäß der WOLF
Montage- und Bedienungsanleitung.
Kältekreis nach Druckgeräte Richtlinie
2014/68/EU mit hermetisch gekapseltem
Scroll-Verdichter. Nachtbetrieb und
Schallentkopplung. Heizbetrieb: max.
Heizwassertemperatur von 75CC mit E-
heizelement. Entsprechend den gültigen
Normen und Sicherheitsvorschriften
ausgeführt. Außeneinheit Aufstellung auf
Boden oder Boden- bzw. Wand-konsole.
Vor- und Rücklaufleitung zwischen Außen-
und Inneneinheit bauseits.
Verdampferabtauung über Kreislaufumkehr.
Inneneinheit: HE-Pumpe EEi <= 0.21 für
Heizkreis und WW-Betrieb integriert.
Spreizungsregelung über Pumpendrehzahl.
3-Wege-Umschaltventil für Heiz-/Kühl-
/Warmwasserbetrieb.
Integr. Wärmemengenzähler nach BAFA
mittels Durchflusssensor. 9kW (400V) E-
Heizelement. Warnmeldung bei niedrigem
Wasserdruck mit Heizwasserdrucksensor.
Inneneinheit gedämmt inkl. Heizkreis-
sicherheitsventil 3 bar mit Kunst-
stoffablaufschlauch (Innen-DM 19 mm),
manuellem Entlüfter und analogem
Druckmanometer. Regler mit Steuer- und
Überwachungsorganen der gesamten
Wärmepumpe. Eingänge der Regelung: eBUS,
Speicherfühler, Außenfühler, S0-
Schnittstelle/ EVU/ Smart Grid/ PV-
Anhebung, 3 parametrierbare Eingänge für
Sammlerfühler/ Taupunktwächter/ Ext.
Ansteuerung 0-10V. Ausgänge: Ext.
Heizkreispumpe, Anforderung 2.
Wärmeerzeugers, Ext. 3-Wege-
Umschaltventil für den Kühlbetrieb.
Technische Daten Außenmodul:
Wärmepumpenart Luft / Wasser Monoblock
Konformität CE
Abmessungen: (BxHxT)
incl. Füße, incl. Fronttüren:
Außeneinheit1286x979x586
Inneneinheit 440x790x340
Gewicht:
Außeneinheit152kg, Inneneinheit 27kg
Kältekreis
Kältemitteltyp/GWP R290/3
Füllmenge/CO2eq 3,1/0,009kg/t
Kältemittelöl PZ46M
Füllmenge Kältemittelöl 900ml
Kompressor-Typ Scroll
Heizleistung/COP bei
Nennleistung nach EN14511:
A2/W35: 5,15 / 4,54
A7/W35: 4,50 / 5,47
A10/W35: 2,97 / 5,88
A-7/W35: 5,88 / 2,73
Leistungsbereich bei:
A2/W35 kW 1,9-7,0
A7/W35 kW 2,2-7,0
A-7/W35 kW 1,6-6,9
Kühlleistung / EER bei
(Nennleistung nach EN14511)
A35/W18: 5,01 / 5,83
A35/W7: 3,43 / 3,86
Leistungsbereich Verdichter bei
A35/W18: 2,3 - 7,0
A35/W/: 1,9 - 6,5
Schall Außeneinheit A7/W55
(in Anlehnung an EN 12102/EN ISO 9614-2)
Schallleistungspegel:
bei Nenn-Wärmeleistung (ErP) 52dB(A)
Tag max. 58dB(A)
im reduziertem Nachtbetrieb 49dB(A)
Schalldruckpegel im reduziertem Nacht-
Betrieb (in 3m Entfernung,
frei aufgestellt) 32dB(A)
Einsatzgrenzen Temp. Betriebsgrenzen:
Heizbetrieb +15 bis +70C
Kühlbetrieb +7 bis +30C
max. Heizwassertemp. mit E-Heizung 75C
Luft Heizbetrieb min/max. -22/+40C
Luft Kühlbetrieb min/max. +10/+45C
Heizwasser
Mindestvolumenstrom für Abtauung 20l/min
Restförderhöhe bei min. Volumenstrom für
Abtauung 610mbar
maximaler Betriebsdruck Heizkreis 3bar
Wärmequelle
Luftvolumenstrom
im Nennbetriebspunkt 3.300m3/h
Anschlüsse
Inneneinheit: Vorlauf von Außeneinheit
Heizung/Warmwasser 28 x 1
Außeneinheit Vorlauf/Rücklauf G5/4" IG
Kondensatwasseranschluss DN50
Elektrik Außeneinheit
Netzanschluss/Absicherung Steuerspannung
1NPE, 230VAC, 50Hz / 16A (B)
Leistungsaufnahme Standby 13W
Leistung/Strom/cos(A7/W35) 509W/2,2A/0,8
max. Leistungsaufnahme Verdichter inner-
halb der Einsatzgrenzen 3,7kW
max. Verdichterstrom innerhalb der
Einsatzgrenzen 9,6A
Maximale Anzahl Verdichterstarts pro h 6
Schutzart Außeneinheit IP 24
Elektrik Inneneinheit
Netzanschluss/Absicherung Außeneinheit,
E-Heizelement 3PE,400VAC,50Hz/20A(B)
Steuerspannung 1NPE,230VAC,50Hz/16A(B)
Leistungsaufnahme E-Heizelement 9kW
Heizkreispumpe/Standby 3-75W/2W
Maximale Stromaufnahme E-Heizelement
(9kW) A 13 (400VAC)
Schutzart Inneneinheit IP 20
EEK Raumheizung Niedertemperatur: A+++
EEK Raumheizung Mitteltemperatur: A++
EEK Warmwasserspeicher: B
EEK Pufferspeicher A /Wohnraumlüftung A
Wohnraumlüftung 300m3/h
Speicherinhalt Pufferspeicher 34 l
Speicherinhalt Warmwasserspeicher 180 l
Leistungskennzahl NL50: 1,6
Abmessungen (BxHxT): 1130x2081x751mm
Gewicht Warmwasserspeicher: 145 kg
Gewicht Pufferspeicher: 21 kg
Anschlüsse: G1" VL/RL, KW, WW,
Zirkulation von oben
Fabrikat: WOLF GmbH
Artikel-Nummer: 9147361
