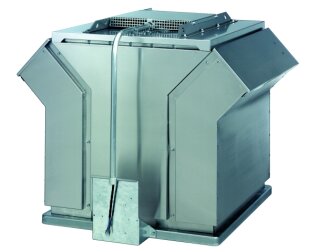

Wolf Entrauchungsventilator ER - RDM 57
Typ: RDM 57-7180-6W-24, 600 C/120 min
Entrauchungsventilator
mit drallfrei gerichtetem, vertikalem
Luftaustritt. Nach EN 12101-3 geprüft
und zertifiziert,
bauaufsichtlich zugelassen (DIBt)
Zulassungsnummer Z-78.1-26/Z-78.1-27.
Geschlossenes, formschönes Gehäuse aus
korrosionsbeständigem Aluminium.
Anschlusskabel frontseitig herausgeführt
und durch ein Metallrohr geschützt.
Montageplatte für Revisionsschalter oder
Anschlusskasten am Grundrahmen zu
befestigen. Grundrahmen für
Sockelmontage, mit breitem Überstand zur
Sockelisolierung. Ausblasöffnungen sind
durch selbsttätig öffnende und
schließende Verschlussklappen bei
Stillstand wettersicher abgedeckt.
Radiallaufrad mit rückwärtsgekrümmten
Schaufeln aus Stahlblech gefertigt,
geschweißt und beschichtet. Alle
mechanisch beanspruchten Teile aus
verzinktem Stahlblech. Antriebsmotor vom
Abluftstrom völlig getrennt mit
Außenluftkühlung. Motorraum mit
wärmeisolierender Auskleidung. Die
Ventilatoren werden entsprechend DIN
24166 Ventilatoren, Technische
Lieferbedingungen in
Genauigkeitsklasse 2 eingeordnet.
Technische Daten:
Volumenstrom: 25000 m3/h
nutzbare Druckerhöhung : 780 Pa
Drehzahl: 970 1/min
Elektroanschluss: 400/690 D/Y V
Motornennleistung: 5,5 kW
Motornennstrom: 12,8/7,4 A
Abmessungen:
Grundplatte: 1270x1270 mm
Gerät: 1625x1270 mm
Bauhöhe: 1304 mm
Gewicht: 288 kg
Fabrikat: WOLF GmbH
Artikel-Nummer: 2136840
