Beschreibung

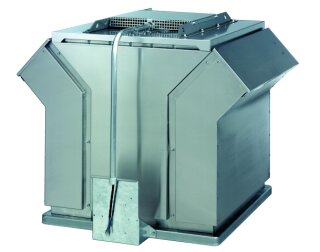

Wolf Entrauchungsventilator ER - RDM 56
Typ: RDM 56-3545-HD-10, 400 C/120 min
Entrauchungsventilator
mit drallfrei gerichtetem, vertikalem
Luftaustritt. Nach EN 12101-3 geprüft
und zertifiziert,
bauaufsichtlich zugelassen (DIBt)
Zulassungsnummer Z-78.1-26/Z-78.1-27.
Geschlossenes, formschönes Gehäuse aus
korrosionsbeständigem Aluminium.
Anschlusskabel frontseitig herausgeführt
und durch ein Metallrohr geschützt.
Montageplatte für Revisionsschalter oder
Anschlusskasten am Grundrahmen zu
befestigen. Grundrahmen für
Sockelmontage, mit breitem Überstand zur
Sockelisolierung. Ausblasöffnungen sind
durch selbsttätig öffnende und
schließende Verschlussklappen bei
Stillstand wettersicher abgedeckt.
Radiallaufrad mit rückwärtsgekrümmten
Schaufeln aus Stahlblech gefertigt,
geschweißt und beschichtet. Alle
mechanisch beanspruchten Teile aus
verzinktem Stahlblech. Antriebsmotor vom
Abluftstrom völlig getrennt mit
Außenluftkühlung. Motorraum mit
wärmeisolierender Auskleidung. Die
Ventilatoren werden entsprechend DIN
24166 Ventilatoren, Technische
Lieferbedingungen in
Genauigkeitsklasse 2 eingeordnet.
Technische Daten:
Volumenstrom: 3700/1900 m3/h
nutzbare Druckerhöhung : 215/50 Pa
Drehzahl: 935/425 1/min
Motornennleistung: 0,3/0,075 kW
Elektroanschluss: 400 Y/YY V
Motornennstrom: 1,0/0,44 A
Abmessungen:
Grundplatte: 600x600 mm
Gerät: 770x600 mm
Bauhöhe: 709 mm
Gewicht: 55 kg
Fabrikat: WOLF GmbH
Artikel-Nummer: 2136853
