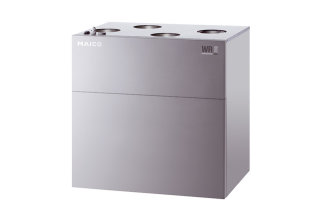

MC Raumluft-System WR 310
Standardausführung bis 250 m2
Standardausführung
Gerät als Linksausführung.
Hocheffizientes Lüftungsgerät erreicht
Energieeffizienzklasse A+ ohne
optionales Zubehör.
Kurzbeschreibung
Standard-Ausführung mit
Kreuz-Gegenstrom-Wärmetauscher.
Zentrales kompaktes sehr leises
Wohnungslüftungsgerät mit
Wärmerückgewinnung.
Zur kontrollierten Be- und Entlüftung.
Besonders geeignet für modernen Neubau
und Sanierungen.
KfW-Förderfähigkeit und NRW-Förderung
sind gegeben.
Montage wandhängend, bzw. stehend
(optional).
ISO Coarse 85 % (G4) Filter in der
Abluft und ISO ePM1 80 % (F7)
Pollenfilter in der Außenluft. Eine
Filterkaskade (ISO Coarse 85 %/ISO ePM1
80 %) in der Außenluft ist möglich zur
Filterstandzeit-Erhöhung.
Alle Geräte sind ausgestattet mit
hochmodernen
Kreuzgegenstrom-Wärmetauschern, bzw.
Enthalpie-Wärmetauschern mit
Hygienezertifikaten nach VDI 6022, Blatt
1.
Vollkommene Trennung der Abluft-/
Zuluftführung im gesamten Gerät. Dadurch
wird unerwünschter Umluftbetrieb
verhindert. Viren (z.B. Corona-Virus)
und Bakterien werden somit nicht
übertragen.
Raumluftsteuerung RLS 1 WR im
Lieferumfang.
Alle Wohnungslüftungsgeräte sind per APP
(air@home) und das browserbasierte
Webtool (www.air-home.de) mittels
integrierter LAN-Schnittstelle
ansteuerbar.
Serienmäßiger USB-Anschluss zur
Inbetriebnahme, Steuerungs-Update und
Service.
Alle Geräte sind ausgestattet mit
hochenergieeffizienten Ventilatoren in
EC-Technologie.
Die integrierte / automatische
Volumenstromkonstanz-Regelung sorgt für
eine dauerhafte Einhaltung des
eingestellten Volumenstromes unter
sämtlichen Betriebsbedingungen (z.B.
Filterverschmutzung,
Luftventil-Einstellungen). Somit ergibt
sich auch eine einfachere Inbetriebnahme
/ Luftmengen-Einmessung an den Ventilen.
Serienmäßig integrierter Kombisensor
(Feuchte/Temperatur) in der Abluft
ermöglicht einen bedarfsgeführten
Lüftungsbetrieb sowie eine intelligente
Frostschutz- und Entfeuchtungsstrategie
(Überfeuchtungsschutz).
Alle Geräte zeichnen sich aus durch eine
an den wirklichen Bedarf angepasste
Frostschutzstrategie.
Zudem verfügen alle Geräte über einen
Multifunktionskontakt für die
Ansteuerung von z.B.
Sole-Erdwärmetauscher (ungeregelte
Pumpe), Betriebs- und Störungsanzeige,
Vorheiz- oder Nachheizregister,
Außenklappen oder Kühlung.
2 Eingangskontakte (12 V und 230 V) sind
vorhanden für z.B. sicherheitstechnische
Abschaltungen.
Diverse Ein-/ Ausgänge ermöglichen eine
regelungstechnische Verbindung zu
anderen haustechnischen Geräten z.B.
Wärmepumpe.
Integrierte MODBUS-Schnittstelle (TCP/IP
und RTU) für Integration in die
Gebäudeleittechnik.
Das optionale Steckmodul K-SM ermöglicht
die Integration in KNX-Gebäudesysteme.
Das optionale Steckmodul E-SM ermöglicht
die Integration in EnOcean-Systeme.
Optionale Zusatzplatinen ZP 1 und ZP 2
für Erweiterungsfunktionen wie z.B.
"Druckkonstanz-Regelung" der
EC-Ventilatoren, Zonenklappe,
Sole-Erdwärmetauscher (geregelte Pumpe),
Filterdifferenzdruckmessung.
Maximale Geräte-Flexibilität durch
verschiedenste Ausstattungs-/
Anschlussmöglichkeiten.
Moderne Geräte-Modultechnik ermöglicht
eine einfache Nachrüstbarkeit (z.B.
Artikel: WR 310
Fördervolumen: 80 m3/h - 320 m3/h
SEC average: -42,5 kWh/(m2*a)
Energieeffizienzklasse: A+
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz / 60 Hz
Leistungsaufnahme nach DIN EN 13141-7
(A7): 37 W
Stand-By-Leistungsaufnahme: < 1 W
IMax: 1,5 A
Schutzart: IP 40
DIBT-Zulassung: ja
PHI-Zertifizierung: ja
SPI-Wert: 0,18 Wh/m3
Einbauort: stehend / Wand
Systemart: zentral
Material Gehäuse: verzinktes Stahlblech,
pulverbeschichtet
Material Wärmetauscher: Kunststoff
Material Innenverkleidung: Kunststoff
EPP
Farbe: verkehrsweiß (RAL 9016)
Gewicht: 67 kg
Gewicht mit Verpackung: 77 kg
Filterklasse: ISO Coarse 85 % (G4) / ISO
ePM1 80 % (F7)
Anschlussdurchmesser: 160 mm
Anschlussdurchmesser Kondensatablauf: 1
1/2" (Siebventil)
Breite: 841 mm
Höhe: 857 mm
Tiefe: 598 mm
Breite mit Verpackung: 900 mm
Höhe mit Verpackung: 1120 mm
Tiefe mit Verpackung: 650 mm
Fördermitteltemperatur bei IMax: -20 G C
bis 40 G C
Max. Wärmebereitstellungsgrad nach DIN
EN 13141-7 (A7): 96 %
Wärmetauscherbauart: Kreuz-Gegenstrom
Position Abluft: links
Bypass: nein
Vorheizregister: nein
Enthalpie-Wärmetauscher: nein
Frostschutzschaltung: ja
Sommerschaltung: ECO-Abluft / ECO-Zuluft
Filterüberwachung: zeitgesteuert
Feuchteregelung: integriert
CO2-Regelung (optional): SKD
Luftqualitätsregelung (optional): EAQ
10/3
KNX-Anbindung (optional): K-SM
MODBUS-Schnittstelle: integriert
Bedienteil im Lieferumfang: RLS 1 WR,
App
Bedienteil (optional): RLS T2 WS, RLS G1
WS
Funkintegration EnOcean (optional): E-SM
Mobile Ansteuerung: ja
Schalldruckpegel Gehäuseabstrahlung: 36
dB(A) / Abstand 1 m, Schallabsorption 10
m2
Zulassungsnummer: Z-51.3-382
Verpackungseinheit: 1 Stück
Gleichstrommotor: true
Max. Drehzahl: 2750 1/min
Wärmebereitstellungsgrad: 96 %
