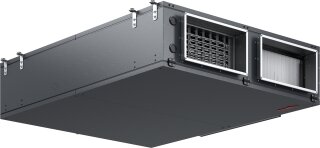

VIESSMANN Vitoair FS PRO 1500S-L
Typ: 1500S-L
Vitoair FS PRO 1500S-L, 230 V/50 Hz, 1~,
EC-Gleichstromventilator,
Kreuzgegenstrom-Wärmetauscher
Kompaktlüftungsgerät mit
Wärmerückgewinnung und stetig
modulierenden Außenluft-Zuluft-Bypass
inkl. vorprogrammierter und fertig
verdrahteter Regelung.
Kompaktes und flaches Lüftungsgerät mit
Gegenstrom-Wärmetauscher und stetig
modulierendem Außenlust-Zuluft-Bypass
zur Deckeninstallation mit vormontierten
Deckenhalterungen, wahlweise
bodenstehend mit optionalem
Bodenmontage-Set oder wandstehend mit
optionalem Vorwandmontage-Set. Verfügbar
in 2 Geräteversionen: Version "L" mit
Zuluft- (ZUL)/Abluftanschluss (ABL)
links, Version "R" mit Zuluft-
(ZUL)/Abluftanschluss (ABL) rechts (Die
Versionsansicht betrachtet von der
Serviceseite - Geräteunterseite).
Geräteanschlüsse Außenluft (AUL) /
Fortluft (FOL) sowie Zuluft (ZUL) /
Abluft (ABL) jeweils
nebeneinanderliegend mit Rahmenprofil
für den Kanalanschluss. Geeignet für den
Einsatz in gewerblichen Einrichtungen
und Geschosswohnungsbau, jeweils für die
Aufstellung innerhalb der Gebäudehülle.
Lüftungsgerät einschließlich
vorprogrammierter und fertig
verdrahteter Regelung.
- Besonders kompakte Abmessungen bei
geringen Platzverhältnissen
- Schneller Filterwechsel durch flexible
Zugänglichkeit von der Geräteseite und
unten (Revisionsöffnung)
- Auf jeden Gerätetyp abgestimmtes
optionales Zubehör, z. B.
Schalldämpfer
- Einfache Inbetriebnahme mittels
MobileApp mit integriertem WLAN (Plug
& Play)
- Einfache Projektierung mittels
intuitivem AHU-Online-Selection Tool
- Hygienisch einwandfrei durch VDI 6022
Zertifizierung
- Geprüfte Effizienz und Performance
durch EUROVENT Zertifizierung
Das Kompaktlüftungsgerät ist
ausgestattet mit:
- Vorprogrammiertem und fertig
verdrahtetem Regler-System seitlich am
Gerät angebracht
- Hauptschalter mit den Farben gelb/rot,
an der Controller-Box angebracht
- 2 Kondensatanschlüsse. Je nach
Einbaulage ist ein Anschluss zu
verschließen.
- Revisionsöffnungen auf
Geräteunterseite für Reinigungs- und
Wartungsmöglichkeit
- Filter-Revisionsöffnung, seitlich am
Gerät, für den einfachen Filterwechsel
- Ganzheitliche Überwachung des
Betriebszustands durch
Temperaturfühler
- Temperaturfühler: Außenluft (AUL/ODA),
Abluft (ABL/ETA), Fortluft (FOL/EHA)
ab Werk montiert
- Temperaturfühler Zuluft (ZUL/SUP) zur
Montage im Luftkanal vorbereitet
- Effiziente EC-Gleichstromventilatoren
der Effizienzklasse IE4
- MobileApp (für iOS & Android) zur
einfachen Inbetriebnahme und
Gerätewartung
Zertifikate, Prüfungen und Richtlinien:
- Kompaktlüftungsgerät mit
Hygienezertifikat, zertifiziert nach
VDI 6022, ÖNORM H6021, SWKI VA104.
- Luftfilter und/-konstruktion mit
Hygienezertifikat, zertifiziert nach
VDI 6022.
- Erfüllt die Hygiene-Anforderungen
gemäß ÖNORM H6021, SWKI VA104.
- Kompaktlüftungsgeräte Eurovent
zertifiziert
- AHU-Online-Selection-Tool Eurovent
zertifiziert
- CE gekennzeichnet und VDE geprüft
- Entspricht der Ökodesign-Richtlinie EU
1253/2014 Stufe 2018.
Gehäusekennwerte nach EN 1886:
- Klasse Wärmedurchgang: T3 (M)
- Klasse Wärmebrücken: TB2 (M)
- Klasse Gehäusefestigkeit: D1 (M)
- Gehäuse Leckrate bei -400 Pa: L1 (M)
- Gehäuse Leckrate bei +700 Pa: L2 (M)
- Filter-Bypass-Leckage ist k = 0.5 %
bei F9 (M).
Selbsttragendes rahmenloses Gehäuse aus
Aluzink-Blech-Paneelen, allseitig
isoliert mit 30 mm nichtbrennbaren
Mineralwolle zur optimalen Wärme- und
Schalldämmung. Gehäuse außen
korrosionsbeständig pulverbeschichtet,
Vitographite, Korrosionsklasse C3
(Stadt- und Industrie-Atmosphäre mit
mäßiger SO2-Belastung oder gemäßigtes
Klima)
Kassetten-Filter:
- Filterklasse Außenluft (AUL/ODA): ISO
ePM1 70 % (F7)
- Filterklasse Abluft (ABL/ETA): ISO
ePM10 55 % (M5)
- Kassettenfilter sind gemäß ISO 16890
geprüft.
- Kassettenfilter erfüllen die VDI 6022
Hygiene-Anforderungen.
- Optional: Filterklasse Außenluft
(AUL/ODA): ISO ePM1 80 % (F9),
Filterklasse Abluft (ABL/ETA): ISO
ePM10 55 % (M5)
Info: Kassetten-Filter sind gemäß ISO
16890 geprüft.
Info: Die Kassetten-Filter erfüllen die
VDI 6022 Hygiene-Anforderungen.
Filteraufnahme:
- Wartungsfreundliche
Einschub-Filteraufnahme
- Filter verfügen über einen
Filterrahmen, Abdichtung mit
Dichtstreifen.
- Filterüberwachung für einen
bedarfsgerechten Filterwechsel mit
integrierten Drucksensoren.
Ventilatoren:
- Energieeffiziente
EC-Gleichstromventilatoren gemäß IE4
- Aktive RS485 MODBUS-RTU Kommunikation
- Ventilatormodule sind durch
Schwingungsdämpfer gegen Körperschall
entkoppelt.
Wärmerückgewinnung:
- Hocheffizienter
Kreuzgegenstrom-Wärmetauscher aus
korrosionsfestem Aluminium AI99
- Wärmerückgewinnung nach EN 308 > 81 %
trocken für max. Energierückgewinnung
- Zuverlässige Dichtheit durch
doppelt-gefalzte Lamellen
- Wärmerückgewinnungseinheit Eurovent
und AHRI zertifiziert
Außenluft-Zuluft-Bypass:
- Stetig-modulierendend für aktiven
Frostschutz im Winter
- Ermöglicht energieeffiziente freie
Kühlung im Sommer.
Siphon (Option):
- Bei Geräten mit
Standard-Wärmetauschern wird ein
Siphon benötigt.
- Für Geräte mit internem oder externem
Nachkühlregister ist ein zweiter
Siphon erforderlich.
Vereisungsschutz-Funktion und
Strategien:
- Integrierter stetig-modulierender
Bypass in Außenluft (AUL/ODA) -Zuluft
(ZUL/SUP)
- Optionales, im Zuluft positioniertes
Nachheizregister
- Optionales, im Außenluftkanal
positioniertes elektrisches
Vorheizregister
- Synchrone Reduktion der
Ventilatorleistung
- Bei weiter sinkenden Temperaturen wird
das Lüftungsgerät ausgeschaltet.
Konnektivität und Plattformen:
A) Regler, funktionsfertig verdrahtet:
Kompaktlüftungsgeräte mit
funktionsfertig verdrahtetem Regler,
vorab parametrisiert. WLAN-Stick
beigelegt zur schnellen Inbetriebnahme
und Wartung per MobileApp.
Absperrklappen/Jalousieklappen,
Trockensiphonheizung,
Nachheiz-/Nachkühlregister und
dazugehörige Mischergruppe sind durch
den im Kompaktlüftungsgerät integrierten
Regler ansteuerbar (Zubehör
erforderlich).
Parametrisierbarer Regler:
- Vorparametrierter und fertig
verdrahteter Regler
- Nach Bedarf über MobileApp anpassbar
- Ventilator in 4 Stufen einstellbar,
davon 2 mit Temperatur-Offset
- Wochenprogramm mit je 2 Schaltzeiten
pro Tag, je Ventilatorstufe
- Bedarfsabhängige Steuerung
(Temperatur, Feuchte, CO2)
- Freie Sommer-Nacht-Kühlung über
Außenluft (AUL/ODA) - Zuluft (ZUL/SUP)
- Bypass.
- Effiziente Energiesparfunktionen
- Parameter speicher- und
wiederherstellbar
- Konfiguration des Reglers auf einen
Computer exportierbar.
Ventilatorregelung:
- Standardmäßig als konstant
Volumenstromregelung (CAV)
parametrisiert
- Druckkonstantregelung (VAV) mit
Zubehör (Differenzdruck-Sensor, Kanal)
möglich
- Ventilatorleistungen sind manuell
einstell- und auswählbar.
Regelungsarten:
- Temperaturregelung mit separatem
PID-Regler der einzelnen Sequenzen.
- Ablufttemperatur (Standard)
- konstante Zulufttemperatur
- Ablufttemperaturgeführte
Zulufttemperatur (Standard auswählbar)
Mit Zubehör (Optionen) sind folgende
Temperaturregelungsarten möglich:
- Außentemperaturgeführte
Zulufttemperatur
- Raum-Zuluft-Kaskade
- Außentemperaturabhängiges Umschalten
zwischen Zuluft- und
Raumtemperaturregelung
- Außentemperaturabhängiges Umschalten
zwischen Zuluft- und
Ablufttemperaturregelung
- Außentemperaturgeführte Raumtemperatur
- Außentemperaturgeführte
Ablufttemperatur
B) Einbindung elektrische Feldgeräte
(Stellantriebe/Sensoren) &
Zusatzfunktionen:
Optional können Feldgeräte mit dem
integrierten Regler wahlweise über
KNX-PL-Link (Plug&Play Zweidraht-Bus mit
integrierter Stromspeisung), Analoge
Eingänge (AI), Analoge Ausgänge (AO)
oder Digitale Eingänge (DI) eingebunden
werden.
Feldgerät mit KNX-PL-Link (Option) wie
z. B. Raumbediengerät und
Raumtemperatursensoren können über
KNX-PL-Link mit dem Regler eingebunden
werden.
Feldgeräte mit 0-10 V
Analogsignal-Ausgabe wie z. B. optional
erhältliche Kanal-Feuchtigkeits-Sensoren
oder Kanal-CO2-Sensoren können über
einen Analog-Input (AI) des Reglers
eingebunden werden.
Feldgeräte, die auf 0-10 V Stellsignale
ansprechen, wie z. B. optional
erhältliche Stellantrieb für Ventile
oder Luftklappen, können über analogen
Ausgang (AO) des Reglers eingebunden
werden.
Feldgeräte mit potenzialfreien Kontakten
wie z. B. optional erhältliche
Kanal-Rauch-Sensoren KR24 können über
einen Digital-Eingang (DI) des Reglers
eingebunden werden. Digital-Eingänge
sind zwischen NC (normal close) und NO
(normal open) umschaltbar.
Zusätzliche Funktionen sind mit
Digital-Eingang (DI)/-Ausgang (DO)
konfigurierbar z. B.:
- Digital-Eingang (DI) des Feueralarms
vom optionalen Rauchmelder
- Digital-Eingang (DI) externer Stopp
- Digital-Eingang (DI) Umschalten der
Ventilatorstufen.
- Digital-Ausgang (DO) Ausgabe der
Sammelstörungen usw.
Raumbediengerät (optional):
8 Tasten Raumbedienteil mit
hinterleuchtetem LCD-Display zur Aufputz
(AP)-Installation. Verfügbare
Geräteversionen:
a) Bedienteil mit Temperatursensor
b) Bedienteil mit
Temperatur-/Feuchtesensor
- Funktionen: Anzeige von
Raumtemperatur, Betriebsart,
Wochenschaltuhr, Alarm- und
Wartungsmeldungen sowie
Uhrzeiteinstellungen
- Farbe: Signalweiß (RAL 9003)
- Anschluss elektrisch: Plug&Play
Zweidraht KNX-PL-Link Schnittstelle
(10 mA) für Datenaustausch und
Versorgungsspannung gleichzeitig
- Abmessungen: Länge:89 x Breite:21 x
Höhe:133 mm
C) Kommunikation
Regler mit LAN-Port zur Verwendung der
TCP/IP basierten
Kommunikations-Schnittstellen.
Einbindung in eine GLT
(Gebäudeleittechnik) mit
Kommunikations-Schnittstelle BACnet
(TCP/IP) und Modbus Slave (RTU) durch
den integrierten LAN-Port. Optionales
Gateway Modbus (RTU) zu Modbus (TCP/IP)
mit Modbus (TCP/IP)
Kommunikations-Schnittstelle für die z.
B. GLT-Einbindung vorhanden
Digital Services:
MobileApp: Vitoair PRO (für Android und
iOS)
Für die Inbetriebnahme,
Wartungsarbeiten, allgemeine
Statusabfragen und für weitere
Einstellungen vor Ort.
Die Service- und Parametrierebene ist
passwortgeschützt (Passwort änderbar).
Die Mobile App ermöglicht unter anderem
folgende Einstellung bzw. Anpassungen:
- Einstellung der Betriebsart
- Zuordnen der Betriebsart abhängigen
Volumenströme
- Einstellung bzw. Integration von
Optionen
- Ändern von Standardeinstellungen
- Statusabfrage und Abrufen aktueller
Sensorwerte
- Unterstützt die Inbetriebnahme.
- Unterstützt Wartungsarbeiten.
AHU-Online-Selection-Tool
Detaillierte Auslegung des passenden
Kompaktlüftungs-Systems (Lüftungsgerät,
Schalldämpfer, interne/externe
Optionsprodukte etc.) auf den
Betriebspunkt des individuellen
Bauprojektes. Gerätevergleich von
verschiedenen Lösungskonzepten mit
jeweiliger Ausgabe der dazugehörigen
Stückliste und Projektdetails als PDF
zur vereinfachten Projektdokumentation.
- www.vitoairpro-select.viessmann.com
Technische Daten:
Geräteabmessungen:
Länge: 1900 mm
Breite: 1850 mm
Höhe: 400 mm
Einbringungsmaße (inkl. Palette):
Länge: 2190 mm
Breite: 2095 mm
Höhe: 1200 mm
Liefereinheit: 1-teilig
Gewicht: 273 kg
Anschlüsse
Luftseitiger Anschluss mit Rahmenprofil:
Breite: 700 mm
Höhe: 300 mm
Anschluss Kondensatablauf-Wärmetauscher:
1/2"-Außengewindeanschluss, mit
beigelegten Zubehör-Fitting auf DN 32
(Außengewinde) anpassbar.
Zuluftventilator:
- Ventilatortyp:
EC-Gleichstromventilator IE4
- Motortyp (Regelung): stufenlos
- Nennleistung max: 750 Watt
Abluftventilator:
- Ventilatortyp:
EC-Gleichstromventilator IE4
- Motortyp (Regelung): stufenlos
- Nennleistung max: 750 Watt
Elektrischer Geräteanschluss:
- Frequenz: 50 Hz
- Nennspannung: 230 V
- Nennleistung: 1,53 kW
- Phase: 1N~, PE
- Empfohlene Sicherung: 1 x 10 A
- Schutzart: IPX4
- Fabrikat:
Viessmann Vitoair FS PRO
- Geräte-Typ: 1500S-L
Bestell-Nr.: Z025624
