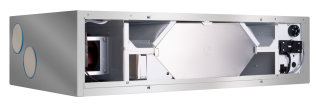

Vallox ValloMulti 200 SC
Aussenluftansaugung rechts
Das ValloMulti 200 SC ist ein
hocheffizientes Zu- und Abluftgeraet
mit Waermerueckgewinnung und einer
Luftleistung bis 203 m3/h. Das Geraet
besteht aus einem Doppelmantelgehaeuse
aus verzinktem Stahlblech und ist innen
mit einer hygienischen
Pulverbeschichtung versehen. Es
verfuegt ueber eine innenliegende
Waerme- und Schalldaemmung sowie einen
grossflaechigen Waermetauscher. Sowohl
die Zu- und Abluftfilter und der
grossflaechige Waermetauscher, als auch
die energiesparenden
Gleichstromventilatoren koennen ueber
den frontseitigen Geraetezugang einfach
gewartet werden. Der mitgelieferte
Silent-Klick-Siphon dient der Montage
des
Kondensatanschlusses (12 mm) an die
bauseitige Abflussleitung.
4-stufige Regelung
MV C10/C09 û 4-Stufen-Schalter
(Zubehoer) zur manuellen Steuerung der
Luefterstufen, mit frei waehlbaren
Drehzahlen, EIN-/AUS-Schalter
(bauseits).
Bypassklappe
Geraete Variante SC, fuer den
Sommerbetrieb kann die Bypassklappe
motorisch ueber einen externen Schalter
(bauseits) umgestellt werden, die
Zuluft wird am Waermetauscher
vorbeigefuehrt, somit wird die
Waermerueckgewinnung umgangen.
Frostschutzfunktion
Durch intermittierenden Ventilator,
bei Unterschreiten der einstellbaren
Fortlufttemperatur schaltet der
Zuluftventilator ab und wird nach
Ueberschreiten des einstellbaren
Hysteresewertes wieder eingeschaltet,
der Waermetauscher vereist nicht nicht.
Sicherer und zuverlaessiger Betrieb
Durch leicht zugaenglichen
Wartungsschalter und geschlossene
elektrische Verdrahtung. Der
EIN-/AUS-Schalter (Netzschalter) ist
bauseits zu installieren. Der
elektrische Anschluss erfolgt bauseits
ueber einen gut zugaenglichen
Elektroschaltkasten, Anordnung
variabel, ausserhalb des Geraets.
Leistungsanpassung des
Abluftventilators
Durch Potentiometer im variabel
positionierbaren Klemmkasten.
Geraetetuer frontseitig ueber die
Geraetebreite
E-Klemmkasten hinter der Geraetetuer.
Technische Daten
max. Luftleistung bei 100 Pa/ErP: 203
m3/h
Temperaturaenderungsgrad 88 %
Waermebereitstellungsgrad nach DIBt 81
Nennleistung max. 101 W
Stromaufnahme max. Geraet 0,7 A
Betriebsspannung 230 V / 50 Hz
Schutzart IP 34
Gewicht 45 kg
Fort-/Aussen-/Zu-/Abluftstutzen DN 8 x
100
Geraeteisolierung 20 mm
Leistung
Einstellung
15/25/35/45/56/66/76/86/100 %
Volumenstrom
36/54/72/90/126/144/162/187/216 m3/h
el. Leist. beid. Ventilat.
16/18/20/25/39/48 62 85 110 W
Schallleistung bei der Einstellung 45%
Frequenz
63/125/250/500/1000/2000/4000/Gesamt Hz
Zuluft Lw, 21/34/47/47/48/42/23/53
dB(A)
Abluft Lw, 6/22/39/45/36/37/29/47
dB(A)
Schalldruckpegel im Raum, 1 m Abstand,
10 m2 Schallabsorption
Einstellung
15/25/35/45/56/66/76/86/100
Lp, 24/27/32/36/39/43/46/48/49 dB(A)
B/H/T mm: 900/236/547
SEC Klasse A
DIBT Z-51.3-368
