Beschreibung

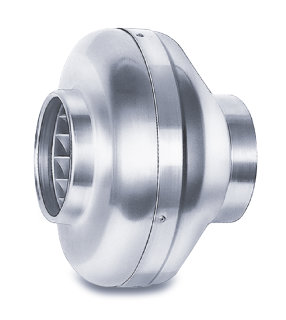

Helios RR 200 A Rohrventilator
1-PH 1-PH 230V 50 Hz zweistufig DN 200
RR 200 A
Radial-Rohrventilator mit 2 Leistungs-
stufen zur direkten Montage im Rohr-
system. Zur Förderung mittlerer und
kleiner Luftvolumen gegen hohe
Widerstände.
Gehäuse aus verzinktem Stahlblech mit
runden Anschlußstutzen auf Normrohre
ab-
gestimmt.
Radial-Laufrad mit rückwärts
gekrümmten
Schaufeln aus Kunststoff. Direkt auf
Motor gepresst und als Einheit dynamisch
ausgewuchtet.
Geräuscharm, hoher Wirkunsgrad.
Einphasen-Wechselstrom-Außenläufer-Moto
r
geschlossene Bauweise, wartungsfrei,
eingebaute Thermokontakte, gedichtete,
geräuscharme Kugellager mit Langzeit-
schmierung. Leistungsregelung: mittels
elektronischem Steller oder Stufentrafo
oder Zweistufenbetrieb mit Type DS 2/2
(Zubehör, Art.Nr.: 1267).
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 896 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 410 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 60/60
GradC
Drehzahl 2580/1830 1/min
aufgenomm.Leistung 0,115/0,085 kW
Gewicht 4,6 kg
Schalleistung 72 dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 64 67 66 64 65 55
Spannung 230 Volt
Stromaufnahme 0,51/0,39 Amp
Wechselstrom/Drehstrom W
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 44
Fabrikat: Helios Ventilatoren
Typ: RR 200 A
Artikel: 05658
