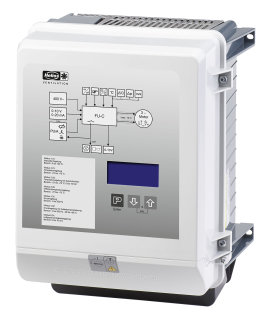

Helios FU-C 62 Frequenzumrichter
Comfort 400V 3PH 50/60HZ 62A
FU-C 62
Frequenzumrichter Comfort 400V 3PH
50/60HZ 62A
Frequenzumrichter in Comfort-Ausführung
ohne Sinusfilter zur bedarfsorientier-
ten und energiesparenden Drehzahlsteu-
erung eines einzelnen Ventilators.
Inklusive LC-Multidisplay mit Klartext-
anzeige und drei Bedientasten zur Ein-
stellung der Ventilator- und Regel-
Netzspannung 3 PH 208480 V 50/60 Hz .
Der Frequenzumrichter ist kurzschluss-
fest. Zusätzlich enthält der FU-C
einen
Motorschutz durch Anschlussmöglichkeit
Von Thermokontakt oder Kaltleiter.
Über die Bedientasten sind
Parametrier- und Steuermöglichkeiten,
wie wahlweise Freigabe, Tag/Nacht-
betrieb oder Begrenzungen, einstellbar.
Umfangreiche Diagnose im Fehlerfall.
Eine Modbus Schnittstelle ist
verfügbar.
Zudem ist ein integriertes,
vollwertiges Regelsystem
für Temperatur, Druck und Luftgeschwin-
digkeit vorhanden. Die erforderlichen
Sensoren LDF 500, LGF 10. LT.. sind als
Zubehör lieferbar. Die Drehzahlvorgabe
erfolgt über ein 0-10 V Steuersignal
(z.B. Potentiometer PU/PA, Zubehör)
oder über Direkt-Eingabe am Display.
Für die Potentiometersteuerung steht
eine 10 VDC Spannungsversorgung zu Ver-
fügung. Zusätzlich ist für die Steu-
erung der Freigaben und Versorgung der
Sensoren eineSpannungsversorgung von
24 VDC vorhanden.
Integrierte Absolut-Feuchte-Differenz-
Regelung, erforderlichen Sensoren
AFS 0-10V sind als Zubehör erhältlich.
Freischaltbarer Protection Mode zum
Einsatz in sicherheitstechnischen Anla-
gen, interne Überwachungseinrichtun-
gen werden für möglichst langen Anla-
genbetrieb überbrückt. Die Umgebungs-
temp. sollte -20 bis + 40 GradC (bis
+ 55 GradC mit Leistungsreduzierung) be-
tragen. Die Leitungslänge zwischen
FU-C und dem Ventilator darf mit ab-
geschirmter Leitung maximal 10 m be-
tragen. Der Ventilator muss für den
Betrieb mit Frequenzumrichter ausge-
legt sein (EMV-geeigneter Ventila-
tor/Motor, evtl. Sonderausführung).
Für den FU-C Betrieb (ohne Sinusfilter)
muss bei Ventilatorbestellung die
Frequenzumrichtertauglichkeit ange-
geben werden.
Ventilator-Daten (Standard)
Ausgangsstrom 62 A
Leistung 30 kW
Leistungsquerschnitt
(Netz/Motor/Kabel) 4 x 16 mm2
Anschluss Schaltplan 1030
Abmessung:
Höhe 524 mm
Breite 386 mm
Tiefe 283 mm
Gewicht 26,3 kg
Schutzart IP54
Spannung 400 V
Frequenz 50 Hz
Fabrikat: Helios Ventilatoren
Typ: FU-C 62
Artikel: 05468
