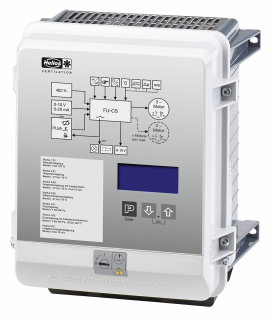

Helios FU-CS 40 Frequenzumrichter
ComfortSinus 400V 3PH 50/60HZ 40A
FU-CS 40
Frequenzumrichter "Comfort-Sinus"
400V 3PH 50/60HZ 40A
Frequenzumrichter in Comfort-Ausführung
mit integriertem, allpolig wirksamen
Sinusfilter. Zur bedarfsorientierten,
geräuschreduzierenden und energiespa-
renden Drehzahlsteuerung eines oder
mehrerer Ventilatoren. Inklusive LC-
Multidisplay mit Klartextanzeige und
drei Bedientasten zur Einstellung der
Ventilator- und Regel-Parameter. Ein
Schutz vor Einstellungen ist über den
aktivierbaren Pin gegeben. Die Versor-
gung erfolgt durch Netzspannung 3 PH 208
480 V 50/60 Hz. Der Frequenzumrichter
ist kurzschlussfest. Die vorhandene
Schutzart IP54 eignet sich für die Mon-
tage im Freien sowie den wahlweisen
Einbau in Schaltschränke oder Anlagen.
Zusätzlich enthält der FU-C einen
Motorschutz durch Anschlussmöglichkeit
von Thermokontakt oder Kaltleiter.
Über die Bedientasten sind Parametrier-
und Steuermöglichkeiten, wie wahlweise
Freigabe, Tag/Nachtbetrieb oder Begren-
zungen, einstellbar. Umfangreiche Diag-
nose im Fehlerfall.
Eine Modbus Schnittstelle ist verfüg-
bar. Zudem ist ein integriertes, voll-
wertiges Regelsystem für Temperatur,
Druck und Luftgeschwindigkeit vorhan-
den. Die erforderlichen Sensoren LDF
500, LGF 10. LT.. sind als Zubehör
lieferbar. Die Drehzahlvorgabe erfolgt
über ein 0-10 V Steuersignal (z.B.
Potentiometer PU/PA, Zubehör) oder
über
Direkt-Eingabe am Display. Für die
Potentiometersteuerung steht eine 10
VDC Spannungsversorgung zu Verfügung.
Zusätzlich ist für die Steuerung der
Freigaben und Versorgung der Sensoren
eineSpannungsversorgung von 24 VDC vor-
handen. Integrierte Absolut-Feuchte-
Differenz-Regelung, erforderlichen
Sensoren AFS 0-10V sind als Zubehör
erhältlich.
Freischaltbarer Protection Mode zum
Einsatz in sicherheitstechnischen Anla-
gen, interne Überwachungseinrichtun-
gen werden für möglichst langen Anla-
genbetrieb überbrückt. Die Umgebungs-
temp. sollte -20 bis + 40 GradC (bis
+ 55 GradC mit Leistungsred. be-
tragen. Die Leitungslänge zwischen
FU-CS und dem Ventilator kann über 10 m
betragen. Die Ventilatoren inklusive
Motor benötigen keine besondere EMV-
Abschirmung der elektrischen Leitung
oder EMV-Vorkehrungen für den Frequenz-
umrichter-Betrieb. Bei der Verwendung
des Frequenzumrichters mit integriertem
Sinusfilter sind hekömmliche Standard-
Ventilatoren und Motoren einsetzbar.
Ventilator-Daten (Standard)
Ausgangsstrom 40 A
Leistung kW
Leistungsquerschnitt (Netz/Motor/Kabel)
4 x 10,0 mm2
Anschluss Schaltplan 1032
Abmessung:
Höhe 525 mm
Breite 386 mm
Tiefe 283 mm
Gewicht 29,6 kg
Schutzart IP54
Spannung 400 V
Frequenz 50 Hz
Fabrikat: Helios Ventilatoren
Typ: FU-CS 40
Artikel: 05472
