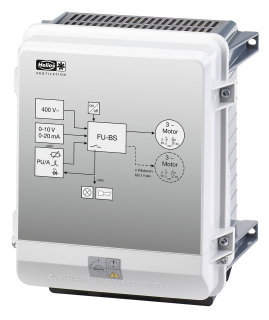

Helios FU-BS 2,5 Frequenzumrichter
Basic Sinus 400V 3PH 50/60HZ 2,5A
FU-BS 2.5
Frequenzumrichter "Basic-Sinus"
400V 3PH 50/60HZ 2.5A
Frequenzumrichter in Basic-Ausführung
mit integriertem, allpolig wirksamen
Sinusfilter. Zur bedarfsorientierten,
geräuschreduzierenden und energiespa-
renden Drehzahlsteuerung eines oder
mehrerer Ventilatoren. Die Versorgung
erfolgt durch Netzspannung 3 PH 208480 V
50/60 Hz. Der Frequenzumrichter ist
kurzschlussfest.Abhängig der Type
ist der maximal mögliche Nennstrom
fest eingestellt.Die Geräte eignen
sich in einer Umgebung, in denen die
Schutzart IP54 erforderlich ist.
Einbau in Schaltschränken unter Be-
achtung der Temperaturbedingungen mö-
glich. Zusätzlich enthält der FU-C
einen Motorschutz durch Anschluss-
möglichkeit von Thermokontakt oder
Kaltleiter. Die Drehzahlvorgabe erfolgt
über ein 0-10 V Steuersignal (z.B.
Potentiometer PU/PA, Zubehör). Für die
Potentiometersteuerung steht eine 10
VDC Spannungsversorgung zu Verfügung.
Zusätzlich ist für die Steuerung der
Freigabe eine Spannungsversorgung von
24 VDC vorhanden.Die Umgebungstemperatur
sollte -20 bis +40 GradC (bis +55 GradC)
mit
Leistungsreduzierung) betragen. Die Lei-
tungslänge zwischen FU-BS und dem Ven-
tilator kann über 10 m betragen. Die
Ventilatoren inklusive Motor benötigen
keine besondere EMV-Abschirmung der
elektrischen Leitung oder EMV-Vorkeh-
rungen für den Frequenzumrichter-
Betrieb. Bei der Verwendung des Fre-
quenzumrichters mit integriertem Sinus-
filter sind hekömmliche Standard-Venti-
latoren und Motoren einsetzbar.
Ventilator-Daten (Standard)
Ausgangsstrom 2,5 A
Leistung 2) kW
Leistungsquerschnitt (
Netz/Motor/Kabel) 4 x 1,5 mm2
Anschluss Schaltplan 1028
Abmessung:
Höhe 284 mm
Breite 240 mm
Tiefe 115 mm
Gewicht 2,7 kg
Schutzart IP54
Spannung 400 V
Frequenz 50 Hz
Fabrikat: Helios Ventilatoren
Typ: FU-BS 2,5
Artikel: 05459
