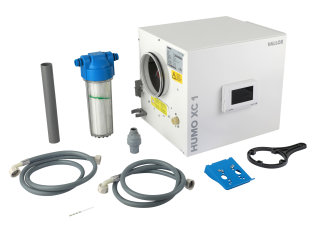

VALLOFLEX HUMO XC1
Aussenluft rechts mit Elektroheizregiste
Der HUMO XC1 ist eine effiziente
Luftbehandlungseinheit zur aktiven
Befeuchtung der
Raumluft. Er laesst sich mit wenigen
Handgriffen in den Zuluftkanal einer
Lueftungsanlage (Luftleistung bis 350
m3/h) einbauen und wird mit dem
mitgelieferten Wandmontagebuegel
waagerecht an der Wand montiert. Der
HUMO XC1 besteht aus einem kompakten
Gehaeuse aus Stahlblech in verzinkter
Ausfuehrung, das aussen mit einer
Pulverbeschichtung RAL 9003 versehen
ist. Die Luftbefeuchtung, basierend auf
dem natuerlichen Verdunstungsprinzip,
gewaehrleistet eine konstante und
optimale Luftfeuchte der Zuluft. Die
individuellen Einstellungen laesst sich
am integrierten Touchbedienteil direkt
am Geraet oder ueber die
Gebaeudeleittechnik (Modbus) einem
Bereich von 40-60 % relativer Feuchte
regeln.
Der HUMO XC1 entspricht den
Hygieneanforderungen gemaess den
Vorgaben der VDI 6022, VDI 3803, SWKI
VA 104-01 und OeNORM H 6021
entsprechend durchgefuehrter und
hygienischer Gutachten.
Steuer- und Regeleinheit
Der Befeuchtungsprozess wird
hinsichtlich Funktion und
Betriebssicherheit kontinuierlich durch
die
integrierte, elektronische Steuer- und
Regeleinheit ueberwacht,
Betriebsmeldungen werden visualisiert.
Individuelle Nutzereinstellungen
koennen schnell und einfach am
integrierten Touchbedienteil direkt am
Geraet oder ueber die
Gebaeudeleittechnik (Modbus),
vorgenommen werden. Der HUMO XC1 ist
vollstaendig vorkonfiguriert und wird
steckerfertig geliefert.
Befeuchtung
Die Befeuchterwanne aus A4 Edelstahl,
in die der Rotationslamellenverdunster
aus Aluminium eintaucht, wird ueber das
Trinkwassernetz versorgt. Der
Wasserstand wird automatisch durch
einen Schwimmerschalter sowie einen
mechanischen Ueberlauf begrenzt.
Heizregister
Die Erzeugung des Energiebedarfes fuer
die Verdunstungsenergie sowie zur
Temperierung der Zuluft erfolgt ueber
ein integriertes Warmwasser- oder
Elektro-Nachheizregister.
Gesundheit und Hygiene
Durch eine kontinuierliche und
automatisch ueberwachte
UVC-Desinfektion sowie den zeitlich
gesteuerten Austausch des Wassers wird
der Bildung von Keimen und Bakterien in
der Einheit jederzeit zuverlaessig
vorgebeugt. Um das Geraet aktiv vor
Verkalkung zu schuetzen, befindet sich
in der Wasserzuleitung eine
Umkehrosmoseeinheit. Der erforderliche
Wasserwechsel wird in Abhaengigkeit der
einzustellenden Wasserhaerte und der
Verdunstungsleistung automatisch
durchgefuehrt.
Wasseranschluss
Der Wasseranschluss an die
Wasserzuleitung wird durch das
Wasseranschlussset mit
Sicherheitsventil und Wasserfilter
sichergestellt. Der Anschluss erfolgt
ueber flexible,
CE-gekennzeichnete Schlaeuche (30 bar)
und einen Wasserstopp. So werden alle
Sicherheitsanforderungen an das System
erfuellt.
Technische Daten
max. Luftleistung 350 m3/h
Luftfeuchte einstellbar 40 - 60 % r.F.
Zulufttemperatur einstellbar 15 - 25
Grad C
Wanneninhalt: max. 2,5 l
Betriebsspannung 230V/50Hz
Schutzart IP 20
Nennleistung mit WNH/ENH 100/1400W
Wassereinlassdruck min./max. 3,5/7 bar
Wassertemperatur min./max. 8/30 Grad
Gewicht mit/ohne Wasser 25/28 kg
Kanalanschluss DN 160
Wasseranschluss 3/4 Zoll
Abflussanschluss (Siphon bauseits) 40
mm
mit Warmwasserheizregister
Luft Druckverlust max. 60 Pa
Heizleistung max. 1500 W
Heizwasser Vor-/Ruecklauf 40/35 Grad
Wassermenge Heizregister 0,07 l/s
Wasser Druckverlust 0,4 kPa
mit Elektroheizregister
Luft Druckverlust max. 80 Pa
Heizleistung max. 1400 W
