Beschreibung

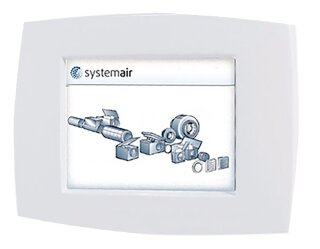

Touchdisplay S-ED-TOUCH ist eine
externe Bedieneinheit zur Ansteuerung
von einem Lüftungsgerät, das einen
Corrigoregler mit zwei Schnittstellen
besitzt. Verbindungsherstellung über
die Schnittstelle (P1) des Reglers
Corrigo.Eingangsspannung 24 V
DCEnergieverbrauch 50 mASchutzklasse
30 IPBreite 120 mmHöhe 90 mmTiefe 27
mmVerbindungskabel verdrilltes
Doppelkabel, 0,25 mm2Display TFT-LCD
(widerstandsfähig)
Hintergrundbeleuchtung
LEDAnforderungen der EMV-Richtlinie
2004/108/EG durch Erfüllung der Normen
EN 61000-6-1 und EN 61000- 6-3 und der
Richtlinie 2011/65/EUMittels dieser
Bedieneinheit kann auf folgende
Funktionen schnell zugegriffen werden.
Lüftungsanlage starten und stoppen
NachlaufzeitSollwert Temperatur
Sollwert Luftmenge Anzeige der
Alarme=> Das Touchdisplay ist eine
vollwertige Bedieneinheit=> Nicht
geeignet für die Kompaktlüftungsgeräte
Topvex mit der Regelung Systemair
Access und NaviPad. (Corrigo E283-2.0)
