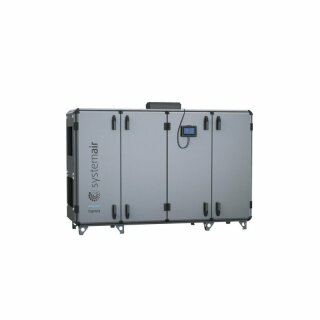

Kompaktlüftungsgerät mit Wärmerückgewinnung zur Außenaufstellung Lüftungsgerät mit Gegenstrom-Wärmeübertrager konzipiert als Standardlösung für bodenstehende Außenaufstellung.Dreiteiliges Wetterschutzdach beiliegend, bauseitige Montage erforderlich.Inkl. vorprogrammierter und fertig verdrahteter Regelung. Schaltkasten in Gerät integriert.Touch-Bedieneinheit mit 7“ IPS Display standardmäßig beiliegend.Komplett mit zwei freilaufenden Hochleistungslaufrädern mit energiesparenden EC-Motoren.Mit 4 horizontal seitlichen rechteckigen Anschlüssen 800x400mm ausgestattet.Zuluftanschluss links. Zusätzliche bauseitig erforderliche Vorkehrungen zur Außenaufstellung:- Betrieb der wasserführenden Register mit entsprechendem Wasser/Glykol-Gemisch, sowie Einspritzschaltung und Isolierung der wasserführenden Rohre.- Verwendung von luftseitigen Absperrklappen (Zubehör). Bei Stillstand der Lüftungsanlage darf keine Kondensierung der Luft im Gerät stattfinden. Ein dauerhafter Betrieb der Anlage ist empfohlen.- Eine Begleitheizung für den Kondensatablauf ist empfohlen Eingebautes elektrisches Nachheizregister, Leistung 17kW zur Temperierung der Zuluft, Heizelement aus Edelstahl, inkl. Überhitzungsschutz und STB.Sicherheitskette Freigabe durch Luftstromüberwachung. Rahmenlose Gehäusekonstruktion aus selbsttragenden Magnesium Zink Paneelen, allseitig isoliert mit 50mm nicht brennbarer Mineralwolle zur Wärme- und Schalldämmung.Wärmebrückenfaktor TB2, Thermische Isolierung T2, Dichtheitsklasse L2, Gehäuseklasse D2, Korrosionsklasse C5 (Salzwasserbeständig).Höhenverstellbare Gerätefüße.Glatte Innenflächen zur einfachen Reinigung gemäß VDI 6022.Durch Revisionsöffnungen lässt sich die Bedienseite für Reinigungs- und Wartungsarbeiten vollständig öffnen.Abschließbare Türverschlüsse.Das Gerät wird in einer Einheit geliefert.Teilbar in drei Module zur einfachen Einbringung.Das WRG Modul ist vollständig zerlegbar. Wärmerückgewinnung mittels Gegenstromwärmeübertrager aus Aluminium, Wärmerückgewinnung nach EN308 > 80%. Wärmeübertragung regelbar durch die innenliegende Bypassklappe.Die Geräte mit der Endung –S im Typenschlüssel, sind vorkonfigurierte Geräte mit sektionaler Enteisung.Die sektionale Enteisung besteht aus vorverdrahteten Klappen, die den Wärmetauscher in drei Sektionen und die Bypass-Sektion unterteilen. Jede einzelne Sektion wird von einem separaten Stellantrieb über den vorprogrammierten Regler gesteuert.Die sektionale Enteisung basiert auf der Messung des Differenzdruckes über dem Wärmetauscher. Wird durch die Druckerkennung die Enteisung aktiviert, arbeiten die Sektionalklappen und die Bypassklappe zyklisch modulierend, bis die WRG enteist ist.Die sektionale Enteisung verhindert die Vereisung des Gegenstromwärmeübertragers und hält die WRG Effizienz auch während dem Enteisungsbetrieb bis -20°C ohne energieaufwendigen Vorerhitzer aufrecht.Kondensatanschluss unten.Automatischer Sommer Bypass und automatische Rückgewinnung von Kälteleistung im Sommer.Inkl. 1 Stk. Siphon, bei Aktivierung der Kälterückgewinnung ist ein weiterer Siphon erforderlich (Zubehör). Zwei freilaufende Hochleistungslaufräder aus Kunststoff, rückwärtsgekrümmt.Laufräder nach VDI 2060, Auswuchtgüte G 6.3, in zwei Ebenen dynamisch gewuchtet.Ventilatormodule sind durch Dämmstreifen gegen Körperschall entkoppelt.Energiesparende, hocheffiziente EC-Außenläufermotoren IE5, schwingungsfrei aufgehängt.Kühlung durch Anordnung des Motors innerhalb des Luftstromes.Motorschutz durch integrierte Motorelektronik, zusätzliches Motorschutzschaltgerät wird nicht benötigt.Stufenlos steuerbar und überwachbar durch BUS-Ansteuerung.Steckverbindungen an allen elektr. Bauteilen zur Vereinfachung von Wartungsarbeiten. Taschenfilter nach DIN EN ISO 16890 serienmäßig eingebaut.ePM1 60% (F7) in der Außenluft und ePM10 60% (M5) in der Abluft, Filterüberwachung mittels Druckdosen.Einschubrahmen mit Dichtstreifen. Temperaturfühler für Außenluft und Abluft im Gerät integriert, Zulufttemperaturfühler lose beiliegend.WRG-Effizienzfühler und Fortluftfühler je nach Modell integriert. Das Lüftungsgerät besitzt eine gültige Eurovent Zertifizierung. Die Konformität mit VDI 6022-1 wurde durch ein externes Prüflabor bescheinigt. Integrierte und vorprogrammierte Regelung:Regelung im Lüftungsgerät integriert, inkl. Konfigurationsassistent für einfache und schnelle Konfiguration der gängigsten Funktionen.Ventilatorregelung: standardmäßig Volumenkonstant (CAV), Druckkonstantregelung (VAV) mit Zubehör möglich, Manuell in % ist standardmäßig auswählbar.Der benötigte Revisionsschalter ist nicht enthalten und muss separat berücksichtigt werden.3 Ventilatorstufen einstellbar, davon 2 mit TemperaturoffsetLuftmengenkompensation auf Grund von Temperatur, Feuchtigkeit und CO2 möglich (Zubehör erforderlich)Temperaturregelung: Ablufttemperatur (Standard), konstante Zulufttemperatur oder Ablufttemperaturgeführte Zulufttemperatur (Standard auswählbar).Mit Zubehör sind folgende Temperaturregelungsarten möglich:außentemperaturgeführte Zulufttemperatur, Raum-Zuluft-Kaskade, Außentemperaturabhängiges Umschalten zwischen Zuluft- und Raumtemperaturregelung, Außentemperaturabhängiges Umschalten zwischen Zuluft- und Ablufttemperaturregelung, Außentemperaturgeführte Raumtemperatur, Außentemperaturgeführte Ablufttemperatur.Frostschutzfunktionen integriert (PWW und WRG)Wochenprogramm mit je zwei Schaltzeiten pro Tag je VentilatorstufeTemperaturregelung mit separaten PID-Regler der einzelnen SequenzenMehrere Heiz-/Kühlregister durch die integrierte Regelung ansteuerbar (Zubehör erforderlich) sowie bis zu drei zusätzliche Heiz- oder Kühlregister (Zonenregelung, Zubehör erforderlich)Effiziente Energiesparfunktionenfreie Kühlung / NachtauskühlungBedarfsabhängige Steuerung (CO2, Feuchte, Temperatur, VOC)Zusätzliche Funktionen mittels Digitaleingang/Ausgang konfigurierbar: z.B. Digitaleingang Feueralarm (Rauchmelder), Digitaleingang externer Stop, Digitaleingang Umschalten der Ventilatorstufen, Ausgang Sammelstörmeldung, etc..Digitaleingänge zwischen NC und NO umschaltbarDie Service- und Konfigurationsebene ist passwortgeschützt (Passwort änderbar)Einstellungen des Lüftungsgerätes sind speicher- und wiederherstellbar.Die Konfiguration kann auch auf einen Rechner exportiert werden.Eine Anbindung an die GLT durch BACnet TCP/IP (B-AAC), MODbus TCP/IP, BACnet MS/TP, MODbus RTU und Exoline ist möglich.Zugriff außerdem über einen Webbrowser durch Eingabe der IP-Adresse möglich. Touch-Bedieneinheit (beiliegend):ergonomisches und robustes Design, grafische Benutzeroberfläche mit Flussdiagramm und Systemübersicht, Bedienung von bis zu 9 Lüftungsgeräten über eine Bedieneinheit, HTML5-Benutzeroberfläche, kapazitives Touch-Display, 7“ IPS Display mit Auflösung 1024x600, keine separate Stromversorgung benötigt (PoE), Halterung zur Montage am Gerät oder an der Wand (im Lieferumfang enthalten), 3 Meter Verbindungskabel (fest mit der Bedieneinheit verbunden) mit RJ45 Stecker auf bis zu 100m verlängerbar, Home Button mit farblicher Signalisierung der Alarmmeldung.Stoßfest 1,2m, Schutzklasse IP54, 0…50°C Umgebungstemperatur. Abmessungen:Breite: 2742 mm (728+1286+728mm)Höhe: 1696 mmTiefe: 1427 mm (1343mm ohne Rückwand und Türen)
