Beschreibung

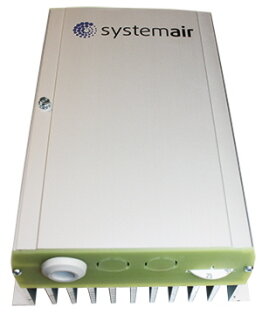

Elektronischer Temperaturregler für
E-Heizregister.Der TTC ist ein
Dreiphasen-Temperaturregler zur
Regelung von Elektroheizregistern bis
25A.Dieser Regler wird zwischen dem
Netzanschluss und dem
Elektroheizregister angeschlossen und
an der Wand montiert.Der TTC ist in
der Lage, Elektroheizregister in Y-
und D-Schaltung zu regeln.Er ist mit
einem internen Regler ausgestattet,
mit einem Eingang für einen
Temperaturfühler, der z.B. im
Luftkanal oder im Raum angebracht
ist.Eine Regelung ist durch ein
externes Regelsignal möglich.Die
Leistungsregelung ist aufgrund der
zeitproportionalen Regelung
stufenlos.Dies bedeutet, dass das
Verhältnis zwischen ?ein-" und ?aus-"
Zeit von der voreingestellten
Solltemperatur bestimmt wird.Die
gesamte ?ein-" und ?aus-" Zeit, oder
auch Pulsperiode, beträgt ca. 1
Minute. Die Schaltzeit (die Summe der
ON- und Off-Zeit) ist zwischen 6 und
120 Sekunden
einstellbar.ZulufttemperaturregelungBei
raschen Temperaturwechseln arbeitet
der TCC 2000 wie ein PI-Controller mit
einer fixen, proportionalen Bandbreite
von 20K und einer fixen ?Reset-" Zeit
von 6
Minuten.RaumtemperaturregelungBei
langsamen Temperaturwechseln arbeitet
der TCC 2000 wie ein P-Controller mit
einer fixen, proportionalen Bandbreite
von 1.5 K. In dieser Funktion kann die
Zulufttemperatur durch eine Maximal-
und/oder Minimalbeschränkung
kontrolliert werden.Regelung größerer
HeizleistungFür höhere Heizleistung
kann ein mehrstufiges Heizregister mit
einer TT-S1-Platine angesteuert
werden.
