Beschreibung

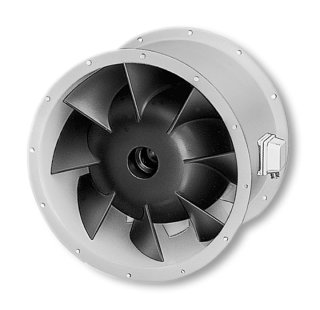

Helios VARW 315/4 EX Rohrventilator
RADAX 1-PH, EX-geschützt II 2G
VARW 315/4 EX
RADAX Hochdruck-Rohrventilator
Hochdruck-Rohrventilator mit zylindri-
scher Rohrhülse, beidseitigen Flansche,
direkt angetrieben, explosionsgeschützt
gemäß ATEX.
Zylindrisches Rohr aus verzinktem Stahl-
blech, mit beidseitig angeformtem
Flansch, Lochbild nach DIN 24155, einge-
bautes Nachleitrad.
Halbaxiales Laufrad, acht räumlich ge-
krümmte Schaufeln aus Thermoplast,
Auswuchtgüte G 6.3 nach VDI 2060
und DIN ISO 1940.
Einphasen-Wechselstrom-Kondensator-Motor
geschlossene Bauweise, wartungsfrei, ge-
dichtete, geräuscharme Kugellager mit
Langzeitschmierung. Ex-Ausführung
gemäß
ATEX.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 2680 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 161 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 40
GradC
Anstellwinkel 0 Grad
Betriebsdauer h
Drehzahl 1370 1/min
aufgenomm.Leistung 0,18 kW
Gewicht 15 kg
Schalleistung 76 dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 65 70 72 70 63 53
Spannung 230 Volt
Stromaufnahme 1,25 Amp
Wechselstrom/Drehstrom W
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 55
Explosionsschutz J
Temperaturklasse T1-T3
Fabrikat: Helios Ventilatoren
Typ: VARW 315/4 EX
Artikel: 06738
