Beschreibung

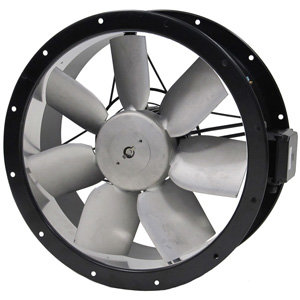

Axial-Rohrventilator TCBT/4-450/H
-Stahlblechgehäuse mit Epoxid-
Polyester-Beschichtung
-Verbindungsflansche gemäß ISO 1940
-Flügel aus Aluminiumdruckguss
-Statisch und dynamisch ausgewuchtet
nach ISO 1940
-Klemmenkasten am Gehäuse angebaut
-Asynchron Käfigläufermotor aus
Aluminiumdruckguss, 4-polig
-Schutzart IP 65
-Wärmeklasse F
-Motorbemessung Dauerbetrieb S1
-Geschlossene Kugellager - wartungsfrei
-Mit Thermokontakten ausgstattet, die
Anschlüsse sind zum Klemmenbrett
geführt
-Allpoligwirksamer Motorschutz gemäß
EN 60335-2-80 in Verbindung mit einem
Motorschutzschalter MSD-2
-Drehzahlsteuerbar mittels 5-Stufen-
Transformator oder Frequenzumrichter
(20-50 Hz)
Technische Daten:
Volumenstrom: 6.650 m3/h
(freiblasend)
Nennspannung: 3ph. 400 V/50Hz
Drehzahl: 1.405 1/min
Max. Leistungsaufnahme: 526 W
Motorstrom: 1,1 A
max. Förderm. Temp. -40/+70 GradC
bei Drehzahlregelung -40/+50 GradC
Schallleistungspegel LWA: 77 dB(A)
Gewicht: 21,0 kg
Angaben zur Energieeffizienz gemäß
ErP-Richtlinie:
Messkategorie (MK) C
Effizienzkategorie (EK) statisch
Drehzahlregelung (DR) nicht erforderlich
Spezifisches Verhältnis (r) 1
Effizienzgrad (N) 40,5
Betriebsdaten am Effizienzoptimum:
Wirkungsgrad (eta) 32,4Prozent
Elektrische Leistung (Pe) 0,526 KW
Statischer Ventilatordruck 136 Pa
Volumenstrom 4.510 m3/h
Drehzahl 1.374 1/min
Fabrikat: S&P Deutschland GmbH
Typ: TCBT/4-450/H
Artikel-Nr.: 5604285700
