Beschreibung

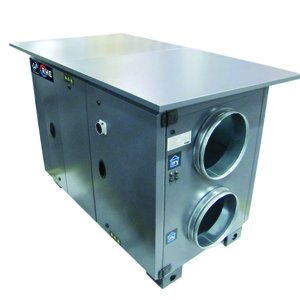

Kompaktlüftungsgerät RHE 1900 HDR DX OI
mit Rotationswärmetauscher und
integriertem Direktverdampfermodul.
Mit Wetterschutzdach.
Horizontaler Luftanschluss -
Zuluft rechts.
Wirkungsgrad der WRG bis 84Prozent
Für Anwendungen im gewerblichen
Bereich geeignet.
Der Wärmetauscher ist zertifiziert
nach EUROVENT. Durch die spezielle
Kombination von Wabengröße und deren
Anordnung werden optimale Wärmerück-
gewinnungsgrade bei günstigen
Geräteabmessungen erreicht.
Der Standardrotor ist aus einer
korrosionsbeständigen Aluminiumfolie.
Auf Anfrage mit Sorptions-
Beschichtung erhältlich.
Mit rückwärtsgekrümmten, hocheffizienten
Radiallaufrädern und EC-Motoren mit
Thermokontakten ausgerüstet.
Geschlossene Kugellager (wartungsfrei).
Integrierte Regelung (plug & play) im
Lieferumfang enthalten, mit einem
Bedienterminal mit Touchdisplay. MODBUS-
Protokoll durch RS485 und internem
Parameter sowie BACNET IP
Kommunikationsprotokoll möglich.
Standardregelung
(immer im Lieferumfang enthalten)
3 Regelungsarten
-CAV - Konstanter Volumenstrom oder
-VAV - Variabler Volumenstrom(1) oder
-COP - Konstanter Druck(1)
(1) Zubehör erforderlich
(Sollwertgeber Differenzdruck,
Hygrostat...)
Selbsttragende Konstruktion,
doppelwandig
mit 50 mm nicht brennbarer, schall- und
wärmedämmender Mineralwollisolierung.
Die Wärmeleitfähigkeit beträgt 0,037
W/mK.
Außenbeschichtung nach RAL7024, mit
Korrosionswiderstand (Klasse RC3) und
UV-
Strahlenbeständigkeit (Klasse RUV3),
gemäß EN 10169.
Innenwände aus verzinktem Stahlblech.
Aufstellfüße schwarz beschichtet, H=100
mm.
Einfacher Zugang zu allen Komponenten
durch große Revisionstüren.
Schwingungsdämpfer und höhenverstellbare
Füße als Zubehör lieferbar.
Filter
-Abluft M5(ePM10 75Prozent)-Filter
-Zuluft G4(ISO coarse 60Prozent)- und
F7(ePM1 55Prozent)-Filter
-Filterüberwachung durch Druck-Mess-
Aufnehmer
Geräteeigenschaften:
Mechanische Stabilität (DIN EN 1886):
Gehäuseklasse D2
Gehäuse-Leckage (DIN EN 1886):
Dichtheitsklasse L2
Thermische Isolierung T3 (DIN EN 1886)
Wärmebrückenfaktor (DIN EN 1886):
Gehäuseklasse TB3
Innere Leckage gemäß EN 13141-7
Klasse C2 (entspricht max 2Prozent)
Kontrollierte Rückführung von Außenluft,
beim Übergang (Zu-/Abluft) des
Rotationswärmetauschers durch eine
Spülzone. Hier wird eine Minimierung der
inneren Leckage bei gleichzeitiger
Qualitätssicherung der Zuluft
und Reinigung des Wärmetauschers
erreicht.
Wenn der Rotor längere Zeiträume nicht
dreht
(z.B. Nachtauskühlung bzw. free-cooling
)
startet ein Intervallzeitprogramm den
Rotor für wenige Sekunden, damit
Schmutzablagerungen ausgespült werden.
Komplette Rückstellung der eingestellten
Betriebsparameter bei
Falschparametrisierung
mittels einfacher Resetfunktion.
Die Kompaktgeräte der Serie RHE werden
gemäß den Vorgaben der deutschen
Lufthygienenorm VDI 6022 gefertigt.
Alle Gerätebereiche sind für
Wartungsarbeiten
gut zugänglich und einfach zu reinigen.
Der
Rotationswärmetauscher kann komplett aus
dem Gerät heraus gezogen werden. Alle
Materialien im Luftstrom wurden
sorgfältig
ausgewählt, damit eine Beeinträchtigung
der Luftqualität ausgeschlossen ist.
Technische Daten:
Max. Volumenstrom: 2.250 m3/h
Max. Externer Druck: 800 Pa
Anschlüsse: d= 355 mm
Gewicht: 217 kg
Schallleistung LWA: 60 dB(A)
(Gehäuseabstrahlung)
Zu. Fördermitteltemperatur: (-25GradC)
- (+40GradC)
Nennspannung: 1ph.230 V, 50/60Hz
Motoren
Leistungsaufnahme: 2 x 715 W
Motorstrom: 2 x 3,1 A
Wärmeklasse: B
Schutzart: IP54
Motorbemessung: S1
Dauerbetrieb
Fabrikat: S&P Deutschland GmbH
Typ: RHE 1900 HDR DX OI
Artikel-Nr.: 5153844500
