Beschreibung

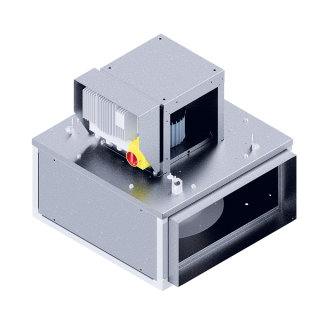

Kanalventilator
ILHB-355 MV ECOWATT VAV 09 14 N8
Multifunktionale Kanalventilatoren mit
freilaufenden, rückwärts gekrümmten
Radiallaufrädern.
Die Baureihe wurde speziell zur
Förderung feuchter, verschmutzter sowie
heißer Luft bis maximal 120GradC
entwickelt
Zum Einsatz in gewerblichen Küchen
DIN EN 16282 und industriellen
Prozessanwendungen.
Die EC-Motoren sind vom Förderluftstrom
getrennt.
Modell mit saugseitig quadratischem
Anschluss (Standard) oder optional mit
rundem Anschluss (Zubehör nicht im
Lieferumfang enthalten).
Druckseitig mit rechteckigem Anschluss.
Montage in horizontaler und vertikaler
Achslage möglich.
Gehäuse:
-Modulare Rahmenkonstruktion
aus Aluminium-Hohlprofilen
-Seitenwände Stahlblech, verzinkt
-Seitenwände und Deckel zu
Revisionszwecken abnehmbar
-Schalldämmauskleidung 25 mm,
nicht brennbar
-Ansaugstutzen zum Anschluss an
Normrohre
-Ausblasstutzen rechteckig
(2 Steckübergänge im Lieferumfang)
-4 Stück Montagehalterungen im
Lieferumfang enthalten
-Ausblassöffnung variabel
-Reparaturschalter werkseitig montiert
und verdrahtet
-Kondensatablaufstutzen liegt lose bei,
Montage je nach Aufstellung
Laufräder:
-Freilaufende, rückwärts gekrümmte
Radiallaufräder
-Statisch und dynamisch ausgewuchtet
gemäß ISO 1940
-Stahlblech, verzinkt
Motoren:
-EC-Motor
-Schutzart IP 55
-Wärmeklasse F
-Motorbemessung Dauerbetrieb S1
-Geschlossene Kugellager - wartungsfrei
-Mit Thermokontakten ausgestattet,
manuelle Rückstellung gemäß
EN 60335-2-80
Ausstattung:
-integriertes Drehzahlpotentiometer
(im Anschlusskasten) oder
Signaleingang 0-10 V
-Ausgang 10 V
-100Prozent drehzahlregelbar
-Modbus RTU zu RS485 Port
Technische Daten:
Max. Volumenstrom: 4.230 m3/h
Nennspannung: 1ph. 230 V/ 50/60 Hz
Drehzahl: 1.830 1/min
Leistungsaufnahme: 0,70 W
Motorstrom: 3,1 A
Maximale Fördermitteltemp.: 120 GradC
Schalldruckpegel LPA (4m): 51 dB(A)
(Gehäuseabstrahlung)
Schalldruckpegel LPA (4m): 62 dB(A)
(saugseitig)
Schalldruckpegel LPA (4m): 64 dB(A)
(druckseitig)
Gewicht: 44 kg
Fabrikat: S&P Deutschland GmbH
Typ: ILHB-355 MV ECOWATT VAV 09 14 N8
Artikel-Nr.: 5133861523
