Beschreibung

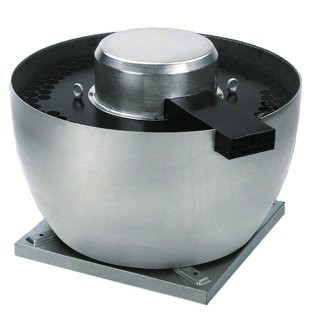

Radial-Dachventilator CTVT/4-400 N-K N8
Einsatz vorwiegend für Gewerbeküchen-
abluft nach DIN EN 16282 sowie in der
Prozesstechnik.
-Vertikal ausblasend
-Motor ist vom Luftstrom getrennt und
durch ein Kühlluftsystem fremdbelüftet
-Max. zulässige Temperatur des Förder-
mittels beträgt 120GradC im
Dauerbetrieb
-Quadratische Grundplatte aus Stahl-
blech, verzinkt mit angeformter Ein-
strömdüse
-Haube aus Aluminium, seewasserbeständig
-Hochleistungs-Radiallaufrad mit
rückwärts gekrümmten Schaufeln aus
Stahlblech, verzinkt
-Statisch und dynamisch ausgewuchtet
nach ISO 1940
-Asynchron Käfigläufermotor aus
Aluminium, 4-polig
-Schutzart IP 55
-Wärmeklasse F
-Motorbemessung Dauerbetrieb S1
-Geschlossene Kugellager - wartungsfrei
-Drehzahlsteuerbar mittels Frequenz-
umrichter (20-50Hz) oder Transformator
-Über Stern/Dreieck-Schaltung 2-stufig
zu steuern
-Mit Thermokontakte ausgestattet, die
Anschlüsse sind zum Klemmenbrett
geführt
-Allpolig wirksamer Motorschutz gemäß
EN 60335-2-80 in Verbindung mit einem
Motorschutzschalter MSD
Technische Daten:
Volumenstrom: 6.250 m3/h
(freiblasend)
Nennspannung: 3ph. 400 V/50Hz
Drehzahl: 1.330 1/min
Max. Leistungsaufnahme: 1.000 W
Motorstrom: 1,8 A
Schallleistungspegel LWA: 86 dB(A)
Schallleistungspegel LWA2/3: 82 dB(A)
Volumenstrom 2/3 V max
Gewicht: 50,0 kg
Fabrikat: S&P Deutschland GmbH
Typ: CTVT/4-400 N-K N8
Artikel-Nr.: 5136004300
