Beschreibung

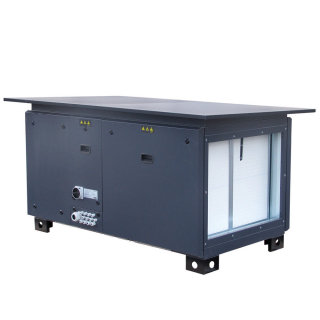

Zuluftgerät
CAIT-160 M5 R4 PRO-REG ID R OI
Wetterfeste Ausführung rechts
Schallgedämmte Zuluftgeräte mit
EC-Motoren, anschlussfertig
ausgestattet mit Ventilator, Filter,
reversiblem Warmwasser-/ Kaltwasser-
Register, motorbetätigter Jalousieklappe
und PLUG & PLAY Regelung.
Multifunktionale PLUG & PLAY Regelung:
-Bedienung über Touch Display (ETD)
(im Lieferumfang - Kabellänge 10 m,
RJ10 Stecker)
-Drei vorprogrammierte Regelungsarten
standardmäßig:
-CAV - Konstanter Volumenstrom oder
-VAV - Variabler Volumenstrom 1.) oder
-COP - Konstanter Druck 1.)
1.) Zubehör erforderlich
(Sollwertgeber Differenzdruck,
Hygrostat...)
-Manuelle Drehzahlregelung durch
zusätzlichen externen Sollwertgeber
möglich (Zubehör)
Anbindung an Gebäudeleittechnik möglich:
-Modbus Kommunikation, betriebsbereit
mittels RS485 Schnittstelle
-BACnet oder Web-Server mittels TCP/IP
Schnittstelle
Zusätzliche Option:
-Raumtemperatur-Regelung mittels
Raum-Fühler TG-R5 möglich (Zubehör)
Gehäuse:
-Selbsttragende Konstruktion,
doppelwandig mit 50 mm
nicht brennbarer, schall- und
wärmedämmender Mineralwollisolierung
-Eckige Kanalanschlussstutzen
-Vier Montagehalter im Lieferumfang
enthalten
Laufräder:
-Radiallaufräder freilaufend
rückwärts gekrümmt
-Stahlblech verzinkt
Filter:
-Kassettenfilter M5(ePM10 75Prozent)
-Filterüberwachung über Regelung durch
integrierte Druck-Mess-Aufnehmer
Optional:
-Als Zubehör ist ein F7(ePM1 55Prozent)
oder F9(ePM1 80Prozent)
Filter erhältlich und zusätzlich
einsetzbar
Reversibles Warmwasser-/ Kaltwasser-
Register:
-Register aus Aluminium-Lamellen
auf Kupferrohre gepresst
-Register leicht zu entnehmen
-Drei-Wege-Ventil mit Antrieb und
0-10 V Eingangssignal
(nicht im Lieferumfang enthalten)
Technische Daten:
Ventilator:
Max. Volumenstrom: 16.000 m3/h
Drehzahl: 1.760 1/min
Leistungsaufnahme Ventilator: 5.000 W
Spannungsversorgung: 3 ph. 400V/50Hz
Fördermitteltemperatur: -25/+40 GradC
Gerät komplett:
Gewicht: 872 kg
Kanalanschlussstutzen: eckig
Spannungsversorgung: 3 ph. 400V/50Hz
Leistungsaufnahme: 5.000 W
Strom: 8 A
Fabrikat: S&P Deutschland GmbH
Typ: CAIT-160 M5 R4 PRO-REG ID R OI
Artikel-Nr.: 5209056300
