Beschreibung

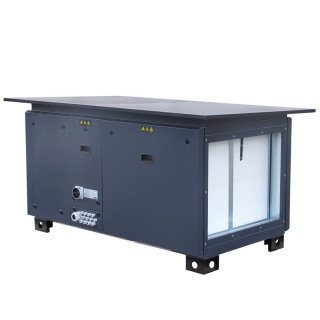

Zuluftgerät
CAIT-120 M5 E105 PRO-REG ID L OI
Wetterfeste Ausführung links
Schallgedämmte Zuluftgeräte mit
EC-Motoren, anschlussfertig
ausgestattet mit Ventilator, Filter,
Elektro-Heizregister, motorbetätigter
Jalousieklappe und PLUG & PLAY Regelung.
Multifunktionale PLUG & PLAY Regelung:
-Bedienung über Touch Display (ETD)
(im Lieferumfang - Kabellänge 10 m,
RJ10 Stecker)
-Drei vorprogrammierte Regelungsarten
standardmäßig:
-CAV - Konstanter Volumenstrom oder
-VAV - Variabler Volumenstrom 1.) oder
-COP - Konstanter Druck 1.)
1.) Zubehör erforderlich
(Sollwertgeber Differenzdruck,
Hygrostat...)
-Manuelle Drehzahlregelung durch
zusätzlichen externen Sollwertgeber
möglich (Zubehör)
Anbindung an Gebäudeleittechnik möglich:
-Modbus Kommunikation, betriebsbereit
mittels RS485 Schnittstelle
-BACnet oder Web-Server mittels TCP/IP
Schnittstelle
Zusätzliche Option:
-Raumtemperatur-Regelung mittels
Raum-Fühler TG-R5 möglich (Zubehör)
Gehäuse:
-Selbsttragende Konstruktion,
doppelwandig mit 50 mm
nicht brennbarer, schall- und
wärmedämmender Mineralwollisolierung
-Eckige Kanalanschlussstutzen
-Vier Montagehalter im Lieferumfang
enthalten
Laufräder:
-Radiallaufräder freilaufend
rückwärts gekrümmt
-Stahlblech verzinkt
Filter:
-Kassettenfilter M5(ePM10 75Prozent)
-Filterüberwachung über Regelung durch
integrierte Druck-Mess-Aufnehmer
Optional:
-Als Zubehör ist ein F7(ePM1 55Prozent)
oder F9(ePM1 80Prozent)
Filter erhältlich und zusätzlich
einsetzbar
Elektroheizregister:
-Heizelemente aus Edelstahl
-Mit zwei Sicherheitsthermostaten
a) Sicherheitsthermostat selbsttätig
bei 75 GradC
b) Sicherheitsthermostat mit manuellem
Reset 120GradC
Technische Daten:
Heizregister:
Heizleistung: 105 kW
Strom Heizregister: 151,6 A
Spannungsversorgung: 3 ph. 400V/ 50 Hz
Ventilator:
Max. Volumenstrom: 12.000 m3/h
Drehzahl: 1.500 1/min
Leistungsaufnahme Ventilator: 5.700 W
Spannungsversorgung: 3 ph. 400V/50Hz
Fördermitteltemperatur: -25/+40 GradC
Gerät komplett:
Gewicht: 696 kg
Kanalanschlussstutzen: eckig
Spannungsversorgung: 3 ph. 400V/50Hz
Leistungsaufnahme: 116 KW
Strom: 169 A
Fabrikat: S&P Deutschland GmbH
Typ: CAIT-120 M5 E105 PRO-REG ID L OI
Artikel-Nr.: 5209367700
