Beschreibung

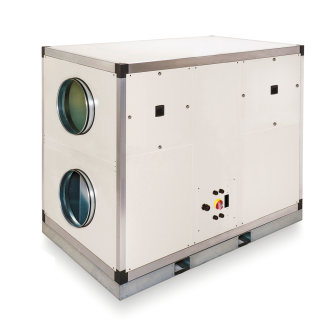

Kompaktlüftungsgerät
CADT-HE-DI 27 LV ECOWATT
mit Gegenstromwärmetauscher mit
Elektro-Heizregister.
Übereinander angeordnete horizontale
Luftanschlüsse Zuluft links.
Wirkungsgrad der WRG bis 93Prozent.
Der Wärmetauscher ist zertifiziert
nach EUROVENT.
Kompakte Wärmerückgewinnungsgeräte
mit Gegenstromwärmetauscher für den
Einsatz als Zentralgeräte oder für
dezentrale Anwendungen im gewerblichen
Bereich geeignet.
ECOWATT Modelle ohne Fühler und
Regelung, zur Verwendung bei
bauseitiger Gebäudeleittechnik.
Netzanschluss von Motoren und Bypass-
klappe, sowie Klemmen für die 0-10 V
Ansteuerung der Motoren sind zum
Anschlusskasten geführt.
Manuelle Drehzahlregelung durch
externen Sollwertgeber möglich.
(Zubehör)
Gehäuse:
Selbsttragende Konstruktion aus
Aluminiumprofilen.
Die Seitenwände sind doppelwandig
mit 25 mm thermoakustischer Isolierung.
Die Außenseite besteht aus
kunststoffbeschichtetem, die
Innenseite aus verzinktem Stahlblech.
Rohranschlussstutzen mit EPDM-Dichtung
zum Anschluss an Normrohre.
Laufräder:
Mit hocheffizienten, rückwärtsgekrümmten
Radiallaufrädern und EC-Motoren.
Geschlossene Kugellager (wartungsfrei).
Filter:
- Abluft M5(ePM10 50Prozent)-Filter
- Zuluft F7(ePM1 70Prozent)-Filter
Die Kompaktgeräte der Serie CADB/T-HE
werden gemäß den Vorgaben der deutschen
Lufthygienenorm VDI 6022 gefertigt.
Alle Gerätebereiche sind für
Wartungsarbeiten gut zugänglich und
einfach zu reinigen. Der
Gegenstromwärmetauscher kann komplett
aus dem Gerät heraus gezogen werden.
Alle Materialien im Luftstrom wurden
sorgfältig ausgewählt, damit eine
Beeinträchtigung der Luftqualität
ausgeschlossen ist.
Heizregister:
Elektroheizregister:
-Heizelemente aus Edelstahl
-Mit zwei Sicherheitsthermostaten
a) Sicherheitsthermostat selbsttätig
bei 75 GradC
b) Sicherheitsthermostat mit manuellem
Reset 120GradC
Technische Daten:
Heizregister:
Heizleistung: 6 kW
Strom Heizregister: 9,1 A
Nennspannung 3 ph. 400V/50Hz
(Heizregister)
Motoren:
Motorstrom: 2 x 3,6 A
Wärmeklasse: B
Schutzart: IP44
Motorbemessung: S1 Dauerbetrieb
Gerät komplett:
Volumenstrom bei 150 Pa: 2.700 m3/h
Anschlussdurchmesser: 400 mm
Gewicht: 363 kg
Schallleistung LWA: 77 dB(A)
(Gehäuseabstrahlung)
Fördermitteltemperatur: -25/40 GradC
Nennspannung 3 ph. 400V/50Hz
Fabrikat: S&P Deutschland GmbH
Typ: CADT-HE-DI 27 LV ECOWATT
Artikel-Nr.: 5153853500
