Beschreibung

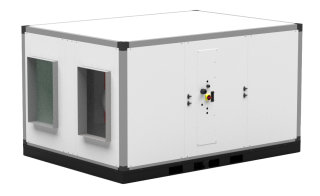

Kompaktlüftungsgerät
CADT-HE-DC 45 RH PRO-REG
mit Gegenstromwärmetauscher mit
Warmwasser Heizregister.
Eckige nebeneinander angeordnete,
horizontale Luftanschlüsse -
Zuluft rechts.
Wirkungsgrad der WRG bis 93Prozent.
Der Wärmetauscher ist zertifiziert
nach EUROVENT.
Kompakte Wärmerückgewinnungsgeräte
mit Gegenstromwärmetauscher für den
Einsatz als Zentralgeräte oder für
dezentrale Anwendungen im gewerblichen
Bereich geeignet.
Multifunktionale PLUG & PLAY Regelung:
-Bedienung über Touchdisplay (ETD)
(im Lieferumfang - Kabellänge 10 m,
RJ10 Stecker)
-Drei vorprogrammierte Regelungsarten
standardmäßig:
-CAV - Konstanter Volumenstrom oder
-VAV - Variabler Volumenstrom 1.) oder
-COP - Konstanter Druck 1.)
1.) Zubehör erforderlich
(Sollwertgeber Differenzdruck,
Hygrostat...)
-Manuelle Drehzahlregelung durch
zusätzlichen externen Sollwertgeber
möglich (Zubehör)
Anbindung an Gebäudeleittechnik möglich:
-Modbus Kommunikation, betriebsbereit
mittels RS485 Schnittstelle
Gehäuse:
Selbsttragende Konstruktion aus
Aluminiumprofilen.
Die Seitenwände sind doppelwandig
mit 47 mm thermoakustischer Isolierung.
Die Außenseite besteht aus
kunststoffbeschichtetem, die
Innenseite aus verzinktem Stahlblech.
Laufräder:
Mit hocheffizienten, rückwärtsgekrümmten
Radiallaufrädern und EC-Motoren.
Geschlossene Kugellager (wartungsfrei).
Filter:
- Abluft M5(ePM10 50Prozent)-Filter
- Zuluft F7(ePM1 70Prozent)-Filter
- Filterüberwachung über Regelung,
durch Druck-Mess-Aufnehmer
Die Kompaktgeräte der Serie CADB/T-HE
werden gemäß den Vorgaben der deutschen
Lufthygienenorm VDI 6022 gefertigt.
Alle Gerätebereiche sind für
Wartungsarbeiten gut zugänglich und
einfach zu reinigen. Der
Gegenstromwärmetauscher kann komplett
aus dem Gerät heraus gezogen werden.
Alle Materialien im Luftstrom wurden
sorgfältig ausgewählt, damit eine
Beeinträchtigung der Luftqualität
ausgeschlossen ist.
Wärmetauscher:
Warmwasserheizregister (DC)
-Lufterhitzer mit Aluminium-Lamellen
auf Kupferrohre aufgepresst
-Wasserseitiger Anschluss 3/4 AG
-Register leicht zu entnehmen
-Drei-Wege-Ventil mit Antrieb
(Zubehör)
Technische Daten:
Motoren:
Motorstrom: 2 x 3,0 A
Wärmeklasse: F
Schutzart: IP54
Motorbemessung: S1 Dauerbetrieb
Gerät komplett:
Max. Volumenstrom: 4500 m3/h
Max. Externer Druck: 1100 Pa
Kanalanschluss B x H: 400 x 600 mm
Gewicht: 597 kg
Schalldruckpegel LWA: 77 dB(A)
(Gehäuseabstrahlung in 3 m Entfernung)
Fördermitteltemperatur: -25/+40 GradC
Nennspannung: 3ph.400 V, 50 Hz
Maximal aufgenommene Leistung: 4,43 kW
Maximal aufgenommener Strom: 6,3 A
Fabrikat: S&P Deutschland GmbH
Typ: CADT-HE-DC 45 RH PRO-REG
Artikel-Nr.: 5153838700
