Beschreibung

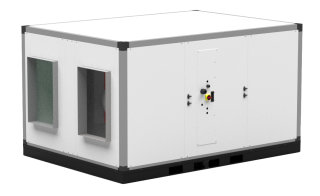

Kompaktlüftungsgerät
CADT-HE-D 60 LH ECOWATT
mit Gegenstromwärmetauscher
ohne Heizregister.
Eckige nebeneineinander angeordnete,
horizontale Luftanschlüsse -
Zuluft links.
Wirkungsgrad der WRG bis 93Prozent.
Der Wärmetauscher ist zertifiziert nach
EUROVENT.
Kompakte Wärmerückgewinnungsgeräte
mit Gegenstromwärmetauscher für den
Einsatz als Zentralgeräte oder für
dezentrale Anwendungen im gewerblichen
Bereich geeignet.
ECOWATT Modelle ohne Fühler und
Regelung, zur Verwendung bei
bauseitiger Gebäudeleittechnik.
Netzanschluss von Motoren und Bypass-
klappe, sowie Klemmen für die 0-10 V
Ansteuerung der Motoren sind zum
Anschlusskasten geführt.
Manuelle Drehzahlregelung durch
externen Sollwertgeber möglich.
(Zubehör)
Gehäuse:
Selbsttragende Konstruktion aus
Aluminiumprofilen.
Die Seitenwände sind doppelwandig mit
47 mm thermoakustischer Isolierung.
Die Außenseite besteht aus
kunststoffbeschichtetem, die
Innenseite aus verzinktem Stahlblech.
Laufräder:
Mit hocheffizienten, rückwärtsgekrümmten
Radiallaufrädern und EC-Motoren.
Geschlossene Kugellager (wartungsfrei).
Filter:
- Abluft M5(ePM10 50Prozent)-Filter
- Zuluft F7(ePM1 70Prozent)-Filter
Die Kompaktgeräte der Serie CADB/T-HE
werden gemäß den Vorgaben der deutschen
Lufthygienenorm VDI 6022 gefertigt.
Alle Gerätebereiche sind für
Wartungsarbeiten gut zugänglich und
einfach zu reinigen. Der
Gegenstromwärmetauscher kann komplett
aus dem Gerät heraus gezogen werden.
Alle Materialien im Luftstrom wurden
sorgfältig ausgewählt, damit eine
Beeinträchtigung der Luftqualität
ausgeschlossen ist.
Technische Daten:
Motoren und Gerät komplett:
Wärmeklasse: F
Schutzart: IP54
Motorbemessung: S1 Dauerbetrieb
Volumenstrom bei 150 Pa: 6100 m3/h
Gewicht: 717 kg
Kanalanschluss B x H: 700 x 600 mm
Schalldruckpegel LWA: 78 dB(A)
(Gehäuseabstrahlung in 3 m Entfernung)
Fördermitteltemperatur: -25/40 GradC
Nennspannung: 3ph.400 V, 50 Hz
Maximal aufgenommene Leistung: 4,43 kW
Maximal aufgenommen Strom: 6,3 A
Fabrikat: S&P Deutschland GmbH
Typ: CADT-HE-D 60 LH ECOWATT
Artikel-Nr.: 5153833400
