Beschreibung

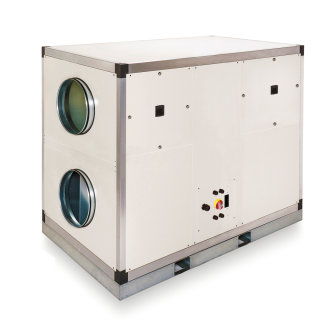

Kompaktlüftungsgerät
CADB-HE-DI 04 LV ECOWATT
mit Gegenstromwärmetauscher mit
Elektro-Heizregister und ohne Regelung.
Übereinander angeordnete horizontale
Luftanschlüsse Zuluft links.
Wirkungsgrad der WRG bis 93Prozent.
Der Wärmetauscher ist zertifiziert
nach EUROVENT.
Kompakte Wärmerückgewinnungsgeräte
mit Gegenstromwärmetauscher für den
Einsatz als Zentralgeräte oder für
dezentrale Anwendungen im gewerblichen
Bereich geeignet.
Manuelle Drehzahlregelung durch
zusätzlichen externen Sollwertgeber
möglich (Zubehör)
Anbindung an Gebäudeleittechnik möglich:
-Modbus Kommunikation, betriebsbereit
mittels RS485 Schnittstelle
Gehäuse:
Selbsttragende Konstruktion aus
Aluminiumprofilen.
Die Seitenwände sind doppelwandig
mit 25 mm (50 mm bei den Modellen
40 und 54) thermoakustischer Isolierung.
Die Außenseite besteht aus
kunststoffbeschichtetem, die
Innenseite aus verzinktem Stahlblech.
Rohranschlussstutzen mit EPDM-Dichtung
zum Anschluss an Normrohre.
Laufräder:
Mit hocheffizienten, rückwärtsgekrümmten
Radiallaufrädern und EC-Motoren.
Geschlossene Kugellager (wartungsfrei).
Filter:
- Abluft M5(ePM10 50Prozent)-Filter
- Zuluft F7(ePM1 70Prozent)-Filter
- Filterüberwachung über Regelung,
durch Druck-Mess-Aufnehmer
Die Kompaktgeräte der Serie CADB/T-HE
werden gemäß den Vorgaben der deutschen
Lufthygienenorm VDI 6022 gefertigt.
Alle Gerätebereiche sind für
Wartungsarbeiten gut zugänglich und
einfach zu reinigen. Der
Gegenstromwärmetauscher kann komplett
aus dem Gerät heraus gezogen werden.
Alle Materialien im Luftstrom wurden
sorgfältig ausgewählt, damit eine
Beeinträchtigung der Luftqualität
ausgeschlossen ist.
Heizregister:
Elektroheizregister:
-Heizelemente aus Edelstahl
-Mit zwei Sicherheitsthermostaten
a) Sicherheitsthermostat selbsttätig
bei 75 GradC
b) Sicherheitsthermostat mit manuellem
Reset 120GradC
Technische Daten:
Heizregister:
Heizleistung: 1,0 kW
Strom Heizregister: 4,50 A
Nennspannung: 1ph.230 V, 50Hz
(Heizregister)
Motoren:
Motorstrom: 2 x 0,95 A
Wärmeklasse: B
Schutzart: IP44
Motorbemessung: S1 Dauerbetrieb
Gerät komplett:
Volumenstrom bei 150 Pa: 450 m3/h
Anschlussdurchmesser: d=200 mm
Gewicht: 138 kg
Schallleistung LWA: 63 dB(A)
(Gehäuseabstrahlung)
Fördermitteltemperatur: -25/+40 GradC
Nennspannung: 1ph.230 V, 50Hz
Leistungsaufnahme: 1.200 W
Motorstrom: 6,40 A
Fabrikat: S&P Deutschland GmbH
Typ: CADB-HE-DI 04 LV ECOWATT
Artikel-Nr.: 5153795500
