Beschreibung

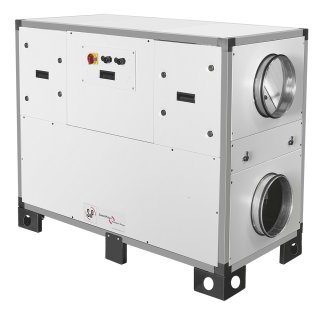

Kompaktlüftungsgerät
CADB-HE-D 21 RV PRO-REG
mit Gegenstromwärmetauscher ohne
Heizregister.
Übereinander angeordnete horizontale
Luftanschlüsse - Zuluft rechts.
Wirkungsgrad der WRG bis 93Prozent.
Der Wärmetauscher ist zertifiziert
nach EUROVENT.
Kompakte Wärmerückgewinnungsgeräte
mit Gegenstromwärmetauscher für den
Einsatz als Zentralgeräte oder für
dezentrale Anwendungen im gewerblichen
Bereich geeignet.
Multifunktionale PLUG & PLAY Regelung:
-Bedienung über Touchdisplay (ETD)
(im Lieferumfang - Kabellänge 10 m,
RJ10 Stecker)
-Drei vorprogrammierte Regelungsarten
standardmäßig:
-CAV - Konstanter Volumenstrom oder
-VAV - Variabler Volumenstrom 1.) oder
-COP - Konstanter Druck 1.)
1.) Zubehör erforderlich
(Sollwertgeber Differenzdruck,
Hygrostat...)
-Manuelle Drehzahlregelung durch
zusätzlichen externen Sollwertgeber
möglich (Zubehör)
Anbindung an Gebäudeleittechnik möglich:
-Modbus Kommunikation, betriebsbereit
mittels RS485 Schnittstelle
Gehäuse:
Selbsttragende Konstruktion aus
Aluminiumprofilen.
Die Seitenwände sind doppelwandig
mit 25 mm (50 mm bei den Modellen
40 und 54) thermoakustischer
Isolierung. Die Außenseite besteht
aus kunststoffbeschichtetem, die
Innenseite aus verzinktem Stahlblech.
Rohranschlussstutzen mit EPDM-Dichtung
zum Anschluss an Normrohre.
Laufräder:
Mit hocheffizienten, rückwärtsgekrümmten
Radiallaufrädern und EC-Motoren.
Geschlossene Kugellager (wartungsfrei).
Filter:
-Abluft M5(ePM10 50Prozent)-Filter
-Zuluft F7(ePM1 70Prozent)-Filter
-Filterüberwachung über Regelung,
durch Druck-Mess-Aufnehmer
Die Kompaktgeräte der Serie CADB/T-HE
werden gemäß den Vorgaben der deutschen
Lufthygienenorm VDI 6022 gefertigt.
Alle Gerätebereiche sind für
Wartungsarbeiten gut zugänglich und
einfach zu reinigen.
Der Gegenstromwärmetauscher kann
komplett aus dem Gerät heraus
gezogen werden. Alle Materialien
im Luftstrom wurden sorgfältig
ausgewählt, damit eine
Beeinträchtigung der
Luftqualität ausgeschlossen ist.
Technische Daten:
Motoren:
Motorstrom: 2 x 2,10 A
Wärmeklasse: B
Schutzart: IP44
Motorbemessung: S1 Dauerbetrieb
Gerät komplett:
Volumenstrom bei 150 Pa: 2.100 m3/h
Anschlussdurchmesser: d=400 mm
Gewicht: 333 kg
Schallleistung LWA: 62 dB(A)
(Gehäuseabstrahlung)
Fördermitteltemperatur: -25/+40 GradC
Nennspannung: 1ph.230 V, 50Hz
Maximal aufgenommene Leistung: 900 W
Maximal aufgenommener Strom: 4,20 A
Fabrikat: S&P Deutschland GmbH
Typ: CADB-HE-D 21 RV PRO-REG
Artikel-Nr.: 5153827100
