WRG-Flachgerät mit Regelung

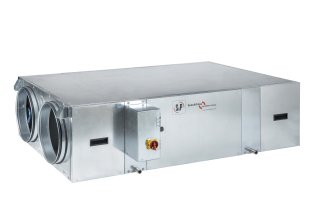

CAD-COMPACT 500 ADVANCED
Kompaktes Lüftungsgerät mit einem
Wärmerückgewinnungsgrad von bis zu
88Prozent für den Einsatz im Nichtwohn-
Gebäudebereich.
Durch die horizontale Anordnung der
runden Anschlussstutzen D 200 mm
ist das Gerät für die Decken und
Zwischendecken Montage geeignet.
Minimale Außentemperatur -10GradC.
Wenn niedrigere Außentemperaturen
erwartet werden, ist ein Vorheizregister in
der Außenluft vorzusehen.
Das Gerät ist mit energieeffizienten
EC-Motoren, einer integrierten
PLUG & PLAY-Regelung sowie einem
100Prozentigen Bypass ausgestattet.
Gehäuse
-Selbsttragende,doppelwandige
Konstruktion aus verzinktem
Stahlblech
-25 mm thermoakustische Isolierung (A1)
(Modelle 3200 und 4500 30 mm)
-Einfacher Zugang zu allen Komponenten
durch abnehmbare Seitenpaneele
-Kondensatablaufstutzen seitlich
Wärmetauscher
-Kreuzgegenstrom-Wärmetauscher
zertifiziert nach EUROVENT
Ventilatoren
-Zwei hocheffiziente EC-Motoren mit
rückwärts gekrümmten Radiallaufrädern
Regelung
Multifunktionale PLUG & PLAY Regelung
Advanced.
-Bedienung über Touchdisplay
(im Lieferumfang - Kabellänge 10 m,
RJ10 Stecker)
-Drei vorprogrammierte Regelungsarten
standardmäßig:
-CAV - Konstanter Volumenstrom oder
-VAV - Variabler Volumenstrom 1.) oder
-COP - Konstanter Druck 1.)
1.) Zubehör erforderlich
(Sollwertgeber Differenzdruck,
Hygrostat...)
-Manuelle Drehzahlregelung durch
zusätzlichen externen Sollwertgeber
möglich (Zubehör)
Anbindung an Gebäudeleittechnik möglich:
-Modbus Kommunikation, betriebsbereit
mittels Modbus RTU RS485 und RS323
Schnittstelle
Filter
-Zuluft: F7(ePM1 70Prozent)
-Abluft: M5(ePM10 50Prozent)
-Es kann ein zusätzlicher Filter
eingesetzt werden (Zubehör)
-Filterüberwachung über Regelung, durch
integrierte Differenzdruckmessung
Technische Daten
Volumenstrom bei 150 Pa: 460 m3/h
Nennspannung: 1ph. 230 V / 50-60 Hz
Leistungsaufnahme: 310 W
Motorstrom: 2,1 A
Schadruckpegel LPA (3m): 37 dB(A)
(Gehäuseabstrahlung)
Gewicht: 70 kg
Fabrikat: S&P Deutschland GmbH
Typ: CAD-COMPACT 500 ADVANCED
Artikel-Nr.: 5153136600
