Beschreibung

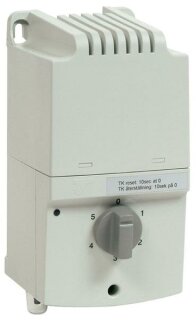

5-stufiger Einphasen Transformator, zur
Steuerung der Ventilatordrehzahl indem
die Versorgungsspannung in fünf
festgelegten Stufen reduziert werden
kann.Gehäuse aus selbstverlöschendem
Thermoplast. Drehknopf an der
Gehäusefront für manuelle Einstellung.
Ein Motorschutzschalter trennt den
Ventilator vom Stromnetz, sobald der
Thermokontakt im Motor auslöst. Der
Motorschutzschalter wird
zurückgestellt, indem der Drehknopf 10
Sekunden lang auf ?0" gestellt wird.
Danach läuft das Gerät wieder an. Der
Transformator besitzt zwei Klemmen für
den Anschluss eines Raumthermostat RT,
der die Stromzufuhr zum Ventilator
trennt, wenn der Stromkreis
unterbrochen wird.Der Transformator
ist mit Anschlussmöglichkeiten für
Klappen, oder Geräten mit 230 V
Eingängen versehen. Eine Monitorlampe
an der Frontseite des Gehäuses zeigt
an, ob der Transformator in Betrieb
ist. Die Sicherung kann von außen
zurückgestellt werden. Automatische
Wiedereinschaltung nach Netzausfall.
Die Versorgungsspannung beträgt 230 V
50/60 Hz. Ausgangsspannung der 5
Stufen:Stufe 1 2
3 4 5 Spannung [V] 80 105 130
160 230
