Helios MBD 355/4/4 TK Megabox
3 PH, zweitourig, Rohr-DN 400
MBD 355/4/4

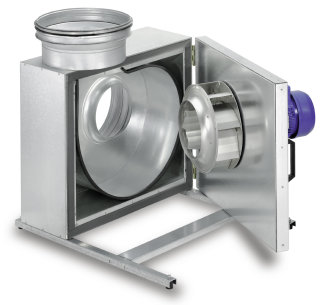

Geräuschgekapselter Radial-Ventilator
mit ausschwenkbarer Motor-Laufrad-
einheit und außerhalb dem Luftstrom
liegenden Motor.
Doppelwandiges Gehäuse aus verzinktem
Stahlblech, schallisoliert durch Aus-
kleidung mit 30 mm starken Mineralwoll-
Dämmstoff-Platten. Saug- und druck-
seitige Rohranschlussstutzen mit
Gummilippendichtung auf Norm-Durchmesser
abgestimmt. Ventilatortür für
Inspektion
und Reinigung voll ausschwenkbar. Incl.
stabiler Montageschienen mit vier
Schwingungsdämpfern. Serienmäßig mit
Kondensatablauf und Tropfschutz bei
geöffneter Tür.
Hochleistungs-Radial-Laufrad mit
rückwärtsgekrümmten Schaufeln aus
Aluminium. Vibrationsfreier Lauf durch
dynamische Wuchtung nach Gütestufe G
6.3
VDI 2060 und DIN ISO 1940.
Drehstrom-Motor zweitourig durch Stern/
Dreieck-Schaltung, geschlossene Bau-
weise, wartungsfrei, mit Thermokontakt,
gedichtete, geräuscharme Kugellager
mit Langzeitschmierung.
Ventilator-Daten (Standard)
Max. Vol.str. bei 0 Pa 2850 m3/h
Max. Druckerhöhung 490 Pa
Fördermitteldichte 1.2
Kg/m3
Max. Förderm.temp. gereg. 60
GradC
Max. Förderm.temp. Nennb. 100
GradC
Drehzahl 1240 / 1430 1/min
aufgenomm.Leistung 0,26 / 0,30 kW
Gewicht 81 kg
Schallleistung Abstrahlung 50 dB(A)
Schalldr. in 1m Abstrahlung 42 dB(A)
Spannung 400 / 400 Volt
Stromaufnahme 0,45 / 0,84 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 55
Explosionsschutz N
Fabrikat: Helios Ventilatoren
Typ: MBD 355/4/4 TK
Artikel: 05947
