Helios MBD 315/4/4 TK Megabox
3 PH, zweitourig, Rohr-DN 355
MBD 315/4/4

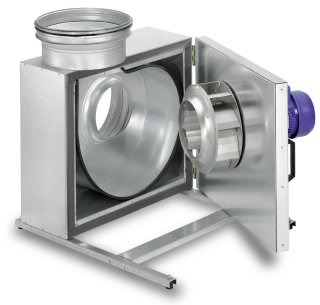

Geräuschgekapselter Radial-Ventilator
mit ausschwenkbarer Motor-Laufrad-
einheit und außerhalb dem Luftstrom
liegenden Motor.
Doppelwandiges Gehäuse aus verzinktem
Stahlblech, schallisoliert durch Aus-
kleidung mit 50 mm starken Mineralwoll-
Dämmstoff-Platten. Saug- und druck-
seitige Rohranschlussstutzen mit Gummi-
lippendichtung. Ventilatortür für
Inspektion und Reinigung voll aus-
schwenkbar. Incl. stabiler Montage-
schienen mit vier Schwingungsdämpfern.
Hochleistungs-Radial-Laufrad mit
rückwärtsgekrümmten Schaufeln aus
Aluminium. Vibrationsfreier Lauf durch
dynamische Wuchtung nach Gütestufe G
6.3
VDI 2060 und DIN ISO 1940.
Drehstrom-Motor zweitourig durch Stern/
Dreieck-Schaltung, geschlossene Bau-
weise, wartungsfrei, mit Thermokontakt,
gedichtete, geräuscharme Kugellager
mit Langzeitschmierung.
Ventilator-Daten (Standard)
Max. Vol.str. bei 0 Pa 1990 m3/h
Max. Druckerhöhung 380 Pa
Fördermitteldichte 1.2
Kg/m3
Max. Förderm.temp. gereg. 60
GradC
Max. Förderm.temp. Nennb. 100
GradC
Drehzahl 1180 / 1430 1/min
aufgenomm.Leistung 0,14 / 0,16 kW
Gewicht 72 kg
Schallleistung Abstrahlung 49 dB(A)
Schalldr. in 1m Abstrahlung 41 dB(A)
Spannung 400 / 400 Volt
Stromaufnahme 0,27 / 0,37 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 55
Explosionsschutz N
Fabrikat: Helios Ventilatoren
Typ: MBD 315/4/4 TK
Artikel: 05945
