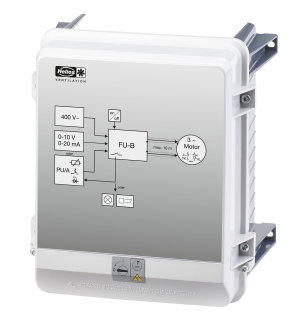

Helios FU-B 3,6 Frequenzumrichter
Basic 400V 3PH 50/60HZ 3.6A
FU-B 3,6
Freuquenzrichter Basic 400V 3PH
50/60 HZ 3,6A
Frequenzumrichter in Basic-Ausführung
ohne integrierten Sinusfilter zur be-
darfsorientierten, geräuschreduzieren-
den und energiesparenden Drehzahlsteu-
ern eines einzelnen Ventilators.
Die Versorgung erfolgt durch Netzspan-
nung 3PH 208-480 V 50/60 Hz.
Der Frequenzumrichter ist kurzschluss-
fest.Abhängig der Type ist der maximal
mögliche Nennstrom fest eingestellt.
Die Geräte eignen sich
in einer Umgebung, in denen die
Schutzart IP54 erforderlich ist.
Einbau in Schaltschränken unter Be-
achtung der Temperaturbedingungen mö-
glich. Zusätzlich enthält der FU-B
einen Motorschutz durch Anschlussmö-
glichkeit von Thermokontakt oder Kalt-
leiter. Ein potentialfreier Relais-
Kontakt meldet den Betrieb bzw. eine
Störung.Die Drehzahlvorgabe erfolgt
über ein 0-10 V Steuersignal (z.B.
Potentiometer PU/PA, Zubehör).
Für die Potentiometersteuerung steht
eine 10 VDC Spannungsversorgung zu
Verfügung. Zusätzlich ist für die
Steuerung der Freigabe eine Span-
nungsversorgung von 24 VDC vorhanden.
Die Umgebungstemperatur sollte -20 bis
+ 40 GradC (bis +55 GradC mit Leistungs-
reduzierung) betragen. Die Leitungs-
länge zwischen FU-C und dem Ventilator
darf mit abgeschirmter Leitung maximal
10 m betragen. Der Ventilator muss für
den Betrieb mit Frequenzumrichter
ausgelegt sein (EMV-geeigneter Ventila-
tor/Motor, evtl. Sonderausführung).
Für FU-B Betrieb muss bei Ventilator-
bestellung die Frequenzumrichtertau-
glichkeit angegeben werden.
Ventilator-Daten (Standard)
Ausgangsstrom 3,6 A
Leistung 1,5 kW
Leistungsquerschnitt (
Netz/Motor/Kabel) 4 x 1,5 mm2
Anschluss Schaltplan 1020
Abmessung:
Höhe 284 mm
Breite 240 mm
Tiefe 115 mm
Gewicht 2,6 kg
Schutzart IP54
Spannung 400 V
Frequenz 50 Hz
Fabrikat: Helios Ventilatoren
Typ: FU-B 3,6
Artikel: 05453
