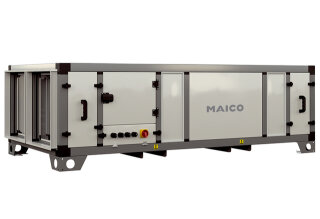

MC komp. Gerät MV4555HL-PH-Mode 3
5500m3/li/horiz./Vor-E-Heiz./M3
Produktbeschreibung
RLT Kompaktgerät mit Wärmerückgewinnung.
Anschlussfertig mit integriertem
Controller und automatischem Bypass.
Horizontale Ausführung (H): wahlweise
für Innenaufstellung oder
Deckenbefestigung, mit Regendach und
Außenhaube auch als flaches Gerät zur
Außenaufstellung geeignet.
Vertikale Ausführung (V): wahlweise für
Innen- oder Außenaufstellung.
Leicht revisionierbar durch seitlich
öffenbare und abnehmbare Revisionstüren.
Geräteklassifikation A1 nach DIN 4102
(nicht brennbar). ErP- konform, VDI 6022
konform.
Einhaltung folgender Richtlinien:
Maschinenrichtlinie 2006/42/EC
(Niederspannungsrichtlinie enthalten),
EMV-Richtlinie 2014/30/EU,
Ecodesign-Richtlinie 2009/125/EC
(Regulierung Nr. 1253/2014 - LOT6) ,RoHS
2 Richtlinie 2011/65/EU.
Einsatzbereich
Hocheffiziente RLT-Kompaktgeräte mit
Wärmerückgewinnung für Gewerbe,
Industrie, Büro- und Wohnungsbau.
Gehäuse
Monoblockgehäuse in selbsttragender
Rahmenbauweise. Die Gehäusestruktur
besteht aus Aluminiumprofilen mit
thermischen Trennungen durch in das
Profil eingebaute Polyamid-Distanzstücke
(Klasse TB2 gemäß EN 1886). Die Ecken
bestehen aus glasfaserverstärktem
Polyamid. Die Isolierung zwischen den
doppelwandigen Paneelen besteht aus 45
mm (70 kg/m3) Steinwolle, was zu einer
Wärmedurchgangsklasse T2 führt.
Geräteklassifikation A1 nach DIN 4102
(nicht brennbar).
Gehäuseklassifikation nach DIN EN 1886:
Wärmedurchgangskoeffizient: T2
Wärmebrückenfaktor: TB2
Gehäuse-Leckage-Klasse: L2
Mechanische Stabilität: D1
Filter-Bypass-Leckage: F9 (= <2%)
Die Außenpaneele sind pulverbeschichtet
in RAL 7047.
Innenseite: Verzinktes Stahlblech.
Glatte Innenoberflächen. In
Kabelschutzrohren auf Abstandshaltern
verlegte elektrische Leitungen.
Separates, abschließbares Technikfach in
Schutzklasse IP 65, in dem die
elektrischen Komponenten und die
Regelung untergebracht sind. Großzügig
bemessene Revisionsöffnungen ermöglichen
einen einfachen Zugang zu allen internen
Komponenten bei Wartungsarbeiten.
Kondensatwanne aus Edelstahl, alle
weiteren Einbauteile sind aus verzinktem
Stahl, Aluminium oder Edelstahl und
somit hygienisch im Sinne der VDI 6022.
Paneele und Revisionstüren
Wärmebrückenoptimierte Paneele und
Revisionstüren aus verzinktem
Stahlblech, thermisch entkoppelt,
pulverbeschichtet zum besonderen Schutz
vor Korrosion. Doppelwandiger Aufbau der
Paneele in Sandwichbauweise mit
innenliegender, nicht brennbarer
Steinwolle (Stärke: 45 mm, Dichte 70
kg/m3, Baustoffklasse A1 nach DIN 4102
(nicht brennbar)) für beste Schall- und
Wärmedämmung.
Über die gesamte Bedienhöhe des Gerätes
sind beidseitig seitlich großzügig
bemessene Revisionsöffnungen für
optimalen Zugang nach VDI 6022 platziert
und ermöglichen einen einfachen Zugang
bei Wartungsarbeiten.
Die Revisionstüren sind mit
druckadaptiver Dichtung zur Anpassung an
die Druckverhältnisse im Gerät
ausgestattet.
Beschichtung
Die Beschichtung der Außenpaneele ist
UV-beständig pulverbeschichtet in RAL
7047 und bietet besonderen Schutz vor
Korrosion.
Montage
Zur stehenden Bodenmontage ist das Gerät
mit 100 mm hohem Profilfüßen
ausgestattet. Die Profilfüße sind bei
Bedarf demontierbar.
Zur hängenden Deckenmontage kann das
Horizontale Gerät (H) mit optionalen
Deckenmontagewinkeln für Gewindestangen
Artikel: RLT 5500 MV4555HL-PH-Mode 3
Ausführung: Linksausführung: Zuluft- und
Abluftanschluss links /
E-Vorheizregister
Fördervolumen: 1000 m3/h / 6900 m3/h
Fördervolumen nominal: 5.500 m3/h
ErP / LOT 6: NRVU / BVU, SFPint 1205
(W/(m3/s))
Modus: Druckkonstant
Bemessungsspannung: 400 V/3/N/PE
Netzfrequenz: 50 Hz
IMax Gerät: 42,9 A
Schutzart: IP 44
Empfohlene Sicherung Gerät: 50 A
Leistungsaufnahme nominal: 1840 W
Anmerkung Leistungsaufnahme nominal:
gegen 200 Pa extern
Einbauort: innen / außen
Material Gehäuse: Stahlblech, verzinkt
Gehäusedämmung: 45 mm Steinwolle (70
kg/m3), Klassifizierung A1 nach DIN 4102
Farbe: ähnlich telegrau RAL 7047
Gewicht: 1067 kg
Gewicht mit Verpackung: 1095 kg
Filterart: Plisseefilter
Filterklasse: ISO ePM10 >= 50% (M5) ISO
ePM1 >= 50% (F7)
Brandschutz: Brandschutzklasse A1
Anschlussdurchmesser Kondensatablauf:
1/2"
Stutzenhöhe saugseitig: 1225 mm
Stutzenbreite saugseitig: 730 mm
Stutzenhöhe druckseitig: 1225 mm
Stutzenbreite druckseitig: 730 mm
Breite: 3240 mm
Höhe: 1434 mm
Tiefe: 1915 mm
Breite mit Verpackung: 3360 mm
Höhe mit Verpackung: 1674 mm
Tiefe mit Verpackung: 1870 mm
Umgebungstemperatur: -20 G C bis 40 G C
max. Heizleistung PH (Frostschutz):
18000 W
Wärmetauscherbauart: Kreuz-Gegenstrom
Wirkungsgrad: 82,6% nominal nach ErP
(ohne Kondensation)
EN 1886 Klassifikation: T2/TB2/L2/D1/F9
Verpackungseinheit: 1 Stück
