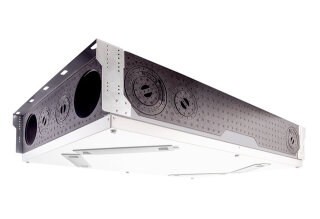

MC WS 120 Trio LLV
kompaktes und leises Zentralgerät
Kurzbeschreibung
Intelligentes Lüftungsgerät mit Wärme-
und Feuchterückgewinnung zur
kontrollierten Be- und Entlüftung mit
einem Fördervolumen von 40 bis 120 m3/h.
Kompakt und hocheffizient -
Energieeffizienzklasse A. Schall- und
energieoptimierte Ventilatoren in
EC-Technologie.
KfW-Förderfähigkeit und NRW-Förderung
sind gegeben.
Besonders geeignet für den modernen
Neubau oder Sanierungen.
Sehr leises Gerät mit äußerst geringer
Aufbauhöhe (21 cm) und geringem Gewicht
(25 kg): Dadurch besonders für den
Einbau in abgehängten Decken geeignet.
Weiterhin ist auch die Installation an
der Wand oder Dachschräge möglich.
Außen-, Fort-, Zu- und Abluftstutzen in
DN 125: Maximale Flexibilität durch
3D-Luftstutzen, Luftleitungsanschluss zu
jeder Seite hin möglich. Hierzu muss der
EPP-Stopfen einfach nur umgesteckt
werden.
Zusätzliche Flexibilität an der Zu- und
Abluftseite: Wahlweise DN 125 Anschluss
oder direkte Luftführung mit bis zu
jeweils vier DN 75 Luftleitungen für Zu-
und Abluft. Einfache und schnelle
Montage durch das Ausbrechen oder
Umstecken der EPP-Stopfen.
ISO ePM10 >= 50 % (M5) Filter in der
Abluft und ISO ePM1 >= 60 % (F7)
Pollenfilter in der Außenluft.
Werkzeugloser Filterwechsel.
Das Lüftungsgerät ist mit einem
hochmodernen Enthalpie-Wärmetauscher mit
Hygienezertifikat nach VDI 6022, Blatt 1
ausgestattet.
Bypassbetrieb / Eco-Betrieb: ECO Zuluft,
ECO Abluft zur passiven
Sommernachtskühlung.
Vollkommene Trennung der Abluft-/
Zuluftführung im gesamten Gerät. Dadurch
wird unerwünschter Umluftbetrieb
verhindert. Viren (z.B. Corona-Virus)
und Bakterien werden somit nicht
übertragen.
Raumluftsteuerung RLS 1 WR im
Lieferumfang.
Das WS 120 Trio ist via APP (air@home)
und dem browserbasierten Webtool
(www.air-home.de) mittels integrierter
LAN-Schnittstelle ansteuerbar.
Plug & Play: Einfache Inbetriebnahme
durch kostenlose Inbetriebnahmesoftware
und serienmäßigen USB-Anschluss für
Inbetriebnahme, Steuerungs-Update sowie
Service.
USB-Schnittstelle im Gerätedeckel
integriert - keine Demontage des
Gerätedeckels bei
Inbetriebnahme/Softwareupdate notwendig.
Keine Druckschwankungsempfindlichkeit:
Die integrierte / automatische
Volumenstromkonstanz-Regelung sorgt für
eine dauerhafte Einhaltung des
eingestellten Volumenstromes unter
sämtlichen Betriebsbedingungen (z.B.
Filterverschmutzung,
Luftventil-Einstellungen). Somit ergibt
sich auch eine einfachere Inbetriebnahme
/ Luftmengen-Einmessung an den Ventilen.
Es ist keine Einregulierung der
Volumenströme notwendig.
Serienmäßig integrierter Kombisensor
(Feuchte/Temperatur) in der Abluft
ermöglicht einen bedarfsgeführten
Lüftungsbetrieb sowie eine intelligente
Entfeuchtungsstrategie
(Überfeuchtungsschutz). Weiterhin
zeichnet sich das Gerät durch eine an
den wirklichen Bedarf angepasste
Frostschutzstrategie aus.
Das Wärmerückgewinnungsgerät verfügt
über einen Multifunktionskontakt für die
Ansteuerung von z.B.
Sole-Erdwärmetauscher (ungeregelte
Pumpe), Betriebs- und Störungsanzeige,
Vorheiz- oder Nachheizregister,
Außenklappen oder Kühlung.
2 Eingangskontakte (12 V und 230 V) sind
vorhanden für z.B. sicherheitstechnische
Abschaltungen.
Diverse Ein-/ Ausgänge ermöglichen eine
regelungstechnische Verbindung zu
anderen haustechnischen Geräten z.B.
Wärmepumpe.
Artikel: WS 120 Trio LLV
Ausführung: Längsdurchströmt, Abluft
links, integriertes Vorheizregister
Fördervolumen: 40 m3/h - 120 m3/h
Drehzahl: 2200 1/min
SEC average: -36,82 kWh/(m2*a)
Energieeffizienzklasse: A
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz / 60 Hz
SPI-Wert nach DIN EN 13141-7 (A7): 0,29
Wh/m3
Leistungsaufnahme nach DIN EN 13141-7
(A7): 20 W
Stand-By-Leistungsaufnahme: < 1 W
IMax: 5 A
Schutzart: IP 00
DIBT-Zulassung: beantragt
Einbauort: Wand / Decke
Systemart: zentral
Material: Kunststoff EPP/ verzinktes
Stahlblech
Material Gehäuse: Kunststoff EPP
Material Wärmetauscher: Kunststoff
Farbe: schwarz / verkehrsweiß (RAL 9016)
Gewicht: 25 kg
Gewicht mit Verpackung: 28 kg
Filterklasse: ISO ePM10 >= 50 % (M5) /
ISO ePM1 >= 60 % (F7)
Anschlussdurchmesser: 125 mm (Außenluft
/ Fortluft / Zuluft / Abluft), 75 mm
(Zuluft / Abluft)
Breite: 600 mm
Höhe: 210 mm
Tiefe: 1000 mm
Breite mit Verpackung: 720 mm
Höhe mit Verpackung: 300 mm
Tiefe mit Verpackung: 1120 mm
Fördermitteltemperatur bei IMax: -20 G C
bis 50 G C
Max. Wärmebereitstellungsgrad nach DIN
EN 13141-7 (A7): 81 %
Wärmetauscherbauart:
Enthalpie-Kreuz-Gegenstrom
Feuchterückgewinnung bei
Enthalpie-Wärmetauscher nach DIN EN
13141-7 (A2): 69 %
Position Abluft: links
Bypass: nein
Vorheizregister: integriert
Enthalpie-Wärmetauscher: ja
Frostschutzschaltung: ja
Sommerschaltung: ECO-Abluft / ECO-Zuluft
Filterüberwachung: zeitgesteuert
Feuchteregelung: integriert
CO2-Regelung (optional): Trio CO2 E,
Trio CO2 I
Luftqualitätsregelung (optional): Trio
VOC E, Trio VOC I
KNX-Anbindung (optional): K-SM
MODBUS-Schnittstelle: integriert
Bedienteil im Lieferumfang: RLS 1 WR,
App
Bedienteil (optional): RLS T2 WS, RLS G1
WS
Funkintegration EnOcean (optional): E-SM
Mobile Ansteuerung: ja
Schalldruckpegel Gehäuseabstrahlung: 32
dB / Abstand 1 m, Schallabsorption 10 m2
Verpackungseinheit: 1 Stück
Geeignet für Dachlüfter: nein
Geeignet für Wandaufbaulüfter: nein
Geeignet für Boxlüfter: nein
Geeignet für Zirkulationslüfter: nein
Geeignet für Rohrlüfter: nein
Geeignet für Zentrifugallüfter: nein
Geeignet für Wandeinbaulüfter: nein
Geeignet für Wohnhauslüfter: nein
Geeignet für Wärmerückgewinnungsanlagen:
nein
