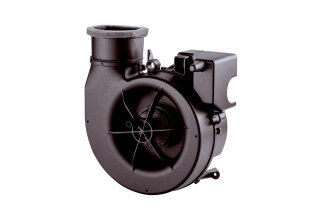

MC Ventilatoreinsatz ER EC 2.1
für Unterputzgehäuse ER GH
Besondere Eigenschaften
Robuster, volumenstromkonstanter,
energiesparender und schalloptimierter
EC Motor.
Geringste Leistungsaufnahme.
Für Unterputz und Aufputz einsetzbar.
Lüftungslösung nach DIN 18017-3
(Einrohrentlüftung).
Allgemeine bauaufsichtliche Zulassung,
Zulassungs-Nr.: Z-51.1-38.
Zulassungsbescheide auf Anfrage oder auf
unserer Homepage
www.maico-ventilatoren.com.
Schutzart IP X5, Einbau in Schutzzone 1
möglich.
Der Ventilatoreinsatz ER EC 2.1 kann mit
den vier vorhandenen Abdeckungen ER-A,
ER-AK, ER-AH, ER-AB kombiniert und an
die Einsatzsituation angepasst werden.
Kann bei Sanierungen in Verbindung mit
dem Replacementkit ER-RPK in bauseitig
vorhandenen ER-Gehäuse (ER-UP/G, ER-UPB,
ER-UPD) eingesetzt werden.
2-stufiger Ventilator zum Einbau in
Unterputzgehäuse ER GH und
Aufputzgehäuse ER GH AP/ER GH APB.
Fördervolumen 30 m3/h / 60 m3/h in
Verbindung mit der Standardabdeckung
ER-A.
Bei Verwendung der Abdeckungen (ER-AK,
ER-AH, ER-AB) auch 20 / 30 / 40 / 60 /
100 m3/h möglich.
Einschaltverzögerung 60 s.
Nachlaufzeit 15 min.
Für Ein- oder Zweitraumentlüftung mit
einem einzelnen Ventilator. Zubehör für
Zweitraumentlüftung ER-ZR.
Werkzeuglos montierbarer Ausblasadapter
für Ausblas seitlich und hinten
serienmäßig im Lieferumfang.
Einfache und schnelle Montage des
Ventilators im Gehäuse über die
Schnappbefestigung und die elektrische
Steckverbindung.
Alle MAICO ER-Geräte entsprechen der
Schutzart IP X5 und können somit im
Bereich 1 nach DIN VDE 0100-701, auch
bei Strahlwasser, eingebaut werden.
Details siehe Planungshinweise.
Schutzklasse II.
Die steile Kennlinie zeigt das hohe
Druckvermögen des ER EC 2.1-Ventilators.
Robuster energiesparender EC-Motor.
Motor mit thermischem
Überlastungsschutz.
Wartungsfrei, mit beidseitig
geschlossenen Kugellagern.
Schachtpegeldifferenz gemäß DIN 52210-6,
geprüft vom Frauenhoferinstitut.
Artikel: ER EC 2.1
Fördervolumen: 20 m3/h / 30 m3/h / 40
m3/h / 60 m3/h / 100 m3/h / Je nach
Abdeckungsvariante Stufen variabel
einstellbar. ER-A: Stufe 1 = 30 m3/h,
Stufe 2 = 60 m3/h. ER-AK/ER-AB: Stufe 1
und Stufe 2 = 20/30/40/60/100 m3/h
einstellbar. ER-AH: Stufe 1 = 20/30/40
m3/h, Stufe 2 = 60/100 m3/h einstellbar.
Drehzahl: 500 1/min / 800 1/min / 1050
1/min / 1250 1/min / 1800 1/min /
kombiniert mit ER GH, ER GH AP/APB
Luftrichtung: Entlüftung
Drehzahlsteuerbar: nein
Reversierbarkeit: nein
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Schutzart: IP X5
Netzzuleitung: 3/5 x 1,5 mm2
Einbauort: Wand / Decke
Einbauart: Unterputz
Systemart: dezentral
Material Gehäuse: Polypropylen (PP)
Farbe: schwarz
Gewicht: 0,33 kg
Gewicht mit Verpackung: 0,6 kg
Filterklasse: ISO Coarse 30 % (G2)
Ausblasrichtung: seitlich / hinten
Breite: 213 mm
Höhe: 233 mm
Tiefe: 115 mm
Breite mit Verpackung: 280 mm
Höhe mit Verpackung: 280 mm
Tiefe mit Verpackung: 152 mm
Fördermitteltemperatur bei IMax: 40 G C
Verpackungseinheit: 1 Stück
Nennweite: 75 mm / 80 mm
