Beschreibung

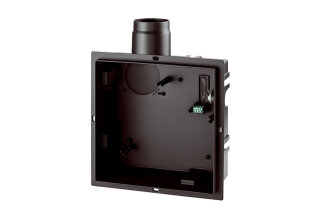

MC Unterputzgehäuse ER GH
für ER EC
Besondere Eigenschaften
Ausblasstutzen werkzeuglos umbaubar von
"seitlich" nach "hinten".
Seitliche Montagenuten zur Montage mit
Montagewinkeln oder in
Vorwandinstallationen.
Selbsttätige Kunststoffrückschlagklappe
mit der gleichzeitigen Funktion als
Kaltrauchsperre.
Für Anwendungen nach DIN 18017-3.
Einraumentlüftung
Einbau in Bäder, WC's und
Wohnungsküchen.
Einbau innerhalb und außerhalb des
Schachtes in Wand und Decke möglich.
Geringe Bautiefe des Unterputzgehäuses
und der Abdeckung.
6 seitlich angebrachte Montagenuten
ermöglichen eine einfache Montage.
Umlaufender Rahmen ermöglicht weitere
Befestigungsoption.
Flexible Kabeleinführung ermöglicht den
elektrischen Anschluss seitlich oder von
hinten.
Einfache elektrische Verdrahtung an
praktischer Stiftleisten-Klemme.
Mit Putzschutzdeckel zum Verschließen
des Gehäuses während der Rohbauphase.
Werkzeuglos umbaubarer
Kunststoff-Ausblasstutzen mit
selbsttätiger
Kunststoff-Rückschlagklappe für
Ausblasrichtung seitlich (oben, links,
rechts) und hinten.
Anschlussdurchmesser DN 75/80.
Sollbruchstelle für Zweitraumanschluss
oder WC-Anschlussstutzen serienmäßig im
ER GH-Gehäuse vorhanden.
Allgemeine bauaufsichtliche Zulassung,
Zulassungs-Nr.: Z-51.1-38.
Zulassungsbescheide auf Anfrage oder auf
unserer Homepage
www.maico-ventilatoren.com.
Kunststoffteile normal entflammbar nach
DIN 4102-1 Klasse B 2 (nach EN 13501-1).
Optionales Zubehör
Absaugstutzen ER-AS für die
WC-Sitzentlüftung
Zweitraumanschluss ER-ZR
Montageset ER-MS
Montagehalter ER-UPM
Artikel: ER GH
Ausführung: Kunststoff-Ausblasstutzen
umbaubar seitlich/hinten mit
selbsttätiger
Kunststoff-Rückschlagklappe, ohne
Brandschutzgehäuse, Zweitraumanschluss
rechts/links/unten möglich
Luftrichtung: Entlüftung
Einbauort: Wand / Decke
Einbauart: Unterputz
Material Gehäuse: Kunststoff
Farbe: schwarz
Gewicht: 0,59 kg
Gewicht mit Verpackung: 0,89 kg
Brandschutz: nein
Ausblasrichtung: seitlich / hinten
Anschlussdurchmesser: 75 mm / 80 mm
Breite: 250 mm
Höhe: 250 mm
Tiefe: 110 mm
Breite mit Verpackung: 350 mm
Höhe mit Verpackung: 290 mm
Tiefe mit Verpackung: 130 mm
Zulassungsnummer: Z-51.1-478
Verpackungseinheit: 1 Stück
