Beschreibung

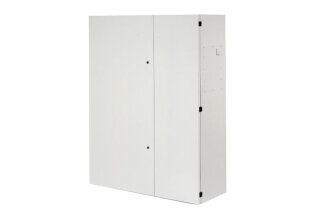

MC Schullüftung GVX 900 S BR-E-K3
920/Standm./Enthalpie-WTA/re./W.
Ausführung
Mit Enthalpie-Wärmetauscher, Anschluss
durch Brüstung, Außenluft rechts,
Fortluft oben, Zu- und Abluft über
Kanal, CO2-Sensor im Gerät integriert.
Dezentrales RLT Gerät mit sehr hoher
Wärmerückgewinnung für den Einsatz in
Klassenräumen, Kindertagesstätten,
Büros, Arztpraxen, Ladenlokalen,
Besprechungsräumen und ähnlichem. Das
Gerät wird stehend auf verstellbaren
Füßen montiert und kann direkt mit einem
Leitungssystem für die Zu- und/oder
Abluft versehen werden. Raumluftseitig
kann das Gerät optional über eine Topbox
frei ausblasend und ansaugend
aufgestellt werden. Zuluftgitter mit
einstellbaren Luftleitlamellen sind bei
den entsprechenden Varianten bereits in
der Topbox integriert. Durch die
variable Anordnung der raum- und
außenluftseitigen Anschlüsse, sowie der
optionalen Topbox ist eine
höchstmögliche Flexibilität der
raumseitigen Integration möglich. Die
integrierten automatisch verschließenden
Klappen für Außen- und Fortluft
schließen bei Stromausfall oder wenn das
Gerät abgeschaltet wird. Die großzügig
dimensionierten Wärmetauscher sorgen mit
ihrem Wirkungsgrad von bis zu ca. 95 %
und dem sehr geringen internen
Druckverlust für niedrigen
imärenergieverbrauch und hohe
Energiegewinne.
Gehäuse
Konstruktion angelehnt an die VDI 6022 /
VDI 3803. Hochwertiges, doppelwandiges
Gehäuse aus verzinktem Stahlblech. Die
Dämmung beträgt 20-60 mm und besteht aus
einer Kombination von Spezialschäumen
der WLG 040.
Das Akustik-Dämmmaterial der
Innendämmung ist aus normal
entflammbarem Spezialschaum der
Baustoffklasse B2 (DIN 4102-1).
Enthalpie-Wärmetauscher
Enthalpie-Wärmetauscher mit
virenundurchlässiger und
antimikrobieller Membran zur 100%-igen
Trennung des Abluft und Zuluftstromes.
Ermöglicht Wärme- und Feuchtetransport
und verhindert gleichzeitig die
Übertragung von Gasen, Verunreinigungen
und Viruspartikeln. Abwaschbarer
Enthalpie-Wärmetauscher aus Kunststoff
(PS).
Leistungsfähiger
Kreuz-Gegenstrom-Enthalpie-Wärmeübertrag
er mit > 80 % Wärmebereitstellungsgrad
nach DIN EN 13141-7 und zusätzlicher
Feuchteübertragung bis ca. 66 % nach DIN
EN 13141-7 mit spezieller Membran als
Barriere für den Viren- und
Bakterientransport. 100% Trennung des
Abluft- und Zuluftvolumenstromes.
Spezialzweischichtmembran mit einer
mikroporösen Schicht und einer dichten,
selektiven Polymerschicht. Die dichte
selektive Schicht ist gasundurchlässig
und lässt ausschließlich die Absorption
und den Transport von Wasserdampf zu.
Sämtliche Partikel, Viren und Bakterien
werden ebenfalls von dieser Schicht
zurückgehalten. Die mikroporöse Schicht
dient als Stützschicht für die aktive
selektive Schicht. Die mikroporöse
Schicht besitzt Porenweiten zwischen 10
und 60 Nanometer und funktioniert somit
ebenfalls als Barriere für den Viren-
und Bakterientransport. Die
durchschnittliche Porenweite und
Geometrie dieser mikroporösen Schicht
ist kleiner als der durchschnittliche
Durchmesser von 125 Nanometer von Viren
Der Enthalpie-Wärmetauscher kann einfach
mit Wasser gereinigt werden.
Bei Einsatz des Enthalpie-Wärmetauschers
muss keine Vorkehrung zum
Vereisungsschutz getroffen werden
Ventilatoren
Einseitig saugende hochenergieeffiziente
Ventilatoren mit rückwärtsgekrümmtem 3D
Laufrad aus faserverstärktem Kunststoff.
Elektronisch kommutierter (EC)
Außenläufermotor mit integrierter
Elektronik und Netzteil.
Regelung
Serienmäßig integrierter CO2-Sensor in
Artikel: geniovent.x 900 S BR-E-K3
Fördervolumen: 250 m3/h / 920 m3/h
SFP-Wert: 0,18 W/(m3/h)
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Nennleistung: 120 W
Stand-By-Leistungsaufnahme: < 1 W
IMax: 15 A
Schutzart: IP 40
Material: Stahlblech, verzinkt
Material Wärmetauscher: Kunststoff
Material Innenverkleidung:
PUR-Schaumstoff mit geschlossenzelliger
Oberfläche
Farbe: reinweiß, ähnlich RAL 9010
Gewicht: 240 kg
Gewicht mit Verpackung: 300 kg
Filterklasse: ISO ePM1 55% (F7) / ISO
ePM10 60% (M5)
Anschlussdurchmesser: 315 mm
Breite: 1500 mm
Höhe: 2018 mm
Tiefe: 600 mm
Breite mit Verpackung: 1750 mm
Höhe mit Verpackung: 800 mm
Tiefe mit Verpackung: 2330 mm
Fördermitteltemperatur bei IMax: -15 G C
bis 60 G C
Umgebungstemperatur: 10 G C bis 40 G C
Max. Wärmebereitstellungsgrad nach DIN
EN 13141-7 (A7): 77 %
Wärmetauscherbauart:
Enthalpie-Kreuz-Gegenstrom
Feuchterückgewinnung bei
Enthalpie-Wärmetauscher nach DIN EN
13141-7 (A2): 60 %
Bypass: ja
Vorheizregister: optional
Enthalpie-Wärmetauscher: ja
Frostschutzschaltung: ja
Filterüberwachung: zeitgesteuert
CO2-Regelung (optional): integriert
Luftqualitätsregelung (optional):
VOC-Sensor für geniovent.x
Außenluftklappen, autom. schließend:
integriert
KNX-Anbindung (optional): K-SM
MODBUS-Schnittstelle: integriert
BACnet-Schnittstelle: integriert
Ethernet-Schnittstelle: integriert
Bedienteil im Lieferumfang: RB-ZF4
Bedienteil (optional): RLS T1 SYS
Funkintegration EnOcean (optional): E-SM
Schalldruckpegel: 35 dB(A)
Verpackungseinheit: 1 Stück
