Beschreibung

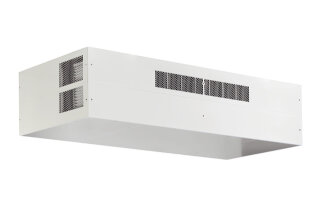

MC Schullüftung GVX 900 H W-G-K1
870m3/freih./Gegenstrom-WTA/W./Kanal1
Ausführung
Mit Kreuz-Gegenstrom-Wärmetauscher und
Vorheizregister, Außen- und
Fortluftanschlüsse auf der Rückseite,
Zuluft über Kanal, Abluft am Gerät,
teilweise verkleidet.
Dezentrales RLT Gerät mit sehr hoher
Wärmerückgewinnung für den Einsatz in
Klassenräumen, Kindertagesstätten,
Büros, Arztpraxen, Ladenlokalen,
Besprechungsräumen und ähnlichem. Das
Gerät wird deckenhängend montiert und
kann auch in abgehängten Decken
teilintegriert werden. Raumluftseitig
kann das Gerät sowohl frei ausblasend
und ansaugend als auch mit Zu- und
Abluftanschlüssen versehen werden.
Zuluftgitter mit einstellbaren
Luftleitlamellen sind bereits im Gerät
integriert. Die Öffnung der Abluft
befindet sich seitlich links am Gerät.
Optional kann das Gerät mit einem
Leitungssystem für die Zu- und/oder
Abluft versehen werden. Die integrierten
automatisch verschließenden Klappen für
Außen- und Fortluft schließen bei
Stromausfall oder wenn das Gerät
abgeschaltet wird. Die großzügig
dimensionierten Wärmetauscher sorgen mit
ihrem Wirkungsgrad von bis zu ca. 95 %
und dem sehr geringen internen
Druckverlust für niedrigen
Primärenergieverbrauch und hohe
Energiegewinne.
Alle Geräte sind mit einer
Kondensathebepumpe ausgestattet.
Gehäuse
Konstruktion angelehnt an die VDI 6022 /
VDI 3803. Hochwertiges, doppelwandiges
Gehäuse aus verzinktem Stahlblech. Die
Dämmung beträgt 20-60 mm und besteht aus
einer Kombination von Spezialschäumen
der WLG 032.
Das Akustik-Dämmmaterial der
Innendämmung ist aus normal
entflammbarem Spezialschaum der
Baustoffklasse B2 (DIN 4102-1).
Die Verkleidung des Gerätes besteht in
den Sichtbereichen aus Design-Paneelen
in der Farbe RAL 9010 glatt matt.
Mit der Spezial-Schiebeaufhängung
('Langloch') können die Geräte direkt
unter der Decke montiert werden.
Standard-Wärmetauscher
Hocheffizienter
Kreuz-Gegenstrom-Plattenwärmetauscher
aus Kunststoff (PS) mit maximal ca. 95 %
Wärmebereitstellungsgrad
Ventilatoren
Einseitig saugende hochenergieeffiziente
Ventilatoren mit rückwärtsgekrümmtem 3D
Laufrad aus faserverstärktem Kunststoff.
Elektronisch kommutierter (EC)
Außenläufermotor mit integrierter
Elektronik und Netzteil.
Regelung
Serienmäßig integrierter CO2-Sensor in
der Abluft ermöglicht einen
intelligenten bedarfsgeführten
Lüftungs-Betrieb. Die Luftmenge wird
stufenlos an die tatsächlichen
Luftbedarf angepasst - dies ermöglicht
einen max. effizienten
Lüftungsgeräte-Betrieb. Optionale
externe Sensoren oder übergeordnete
GLT-Anlage möglich.
Frostschutzfunktion in Abhängigkeit der
Fortlufttemperatur über Vorheizregister
(bei Geräten mit E
Enthalpie-Wärmetauscher ist das
Vorheizregister ein optionales Zubehör).
Alle geniovent.x- Geräte sind per APP
und das browserbasierte WebTool mittels
integrierter LAN-Schnittstelle
ansteuerbar. Die Geräte sind somit mobil
oder von zu Hause aus bedienbar, z.B.
Smartphone.
Liveberichte, Nutzerverwaltung,
Ansteuern und Einstellen über Tablet,
Laptop und PC.
Serienmäßiger USB-Anschluss zur
Inbetriebnahme, Steuerungs-Update und
Service.
Alle Geräte verfügen über mehrere
Betriebsarten:
2 Automatikbetriebsarten (Auto Sensor /
Auto Zeit)
4 manuellen Betriebsarten (ECO-Abluft /
ECO-Zuluft / MANUELL / AUS)
Artikel: geniovent.x 900 H W-G-K1
Ausführung: W=Außen- und
Fortluftanschlüsse nach hinten zur Wand
/ G=Gegenstrom-Wärmetauscher /
K1=Kombilösung: Zuluft über Kanal,
Abluft über Gitter
Fördervolumen: 250 m3/h / 870 m3/h
SFP-Wert: 0,24 W/(m3/h)
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Nennleistung: 136 W
Stand-By-Leistungsaufnahme: < 1 W
IMax: 15 A
Schutzart: IP 40
Material: Stahlblech, verzinkt
Material Wärmetauscher: Kunststoff
Material Innenverkleidung:
PUR-Schaumstoff mit geschlossenzelliger
Oberfläche
Farbe: reinweiß, ähnlich RAL 9010
Gewicht: 210 kg
Gewicht mit Verpackung: 260 kg
Filterklasse: ISO ePM1 55% (F7) / ISO
ePM10 60% (M5)
Anschlussdurchmesser: 315 mm
Anschlussdurchmesser Kondensatablauf: 7
mm (innen), 10 mm (außen)
Breite: 1984 mm
Höhe: 473 mm
Tiefe: 869 mm
Breite mit Verpackung: 2070 mm
Höhe mit Verpackung: 950 mm
Tiefe mit Verpackung: 1020 mm
Fördermitteltemperatur bei IMax: -15 G C
bis 60 G C
Umgebungstemperatur: 10 G C bis 40 G C
Max. Wärmebereitstellungsgrad nach DIN
EN 13141-7 (A7): 91 %
Wärmetauscherbauart: Gegenstrom
Bypass: ja
Vorheizregister: integriert 1,5 kW
Enthalpie-Wärmetauscher: nein
Frostschutzschaltung: ja
Filterüberwachung: zeitgesteuert
CO2-Regelung (optional): integriert
Luftqualitätsregelung (optional):
VOC-Sensor für geniovent.x
Außenluftklappen, autom. schließend:
integriert
KNX-Anbindung (optional): K-SM
MODBUS-Schnittstelle: integriert
BACnet-Schnittstelle: integriert
Ethernet-Schnittstelle: integriert
Bedienteil im Lieferumfang: RB-ZF4
Bedienteil (optional): RLS T1 SYS
Funkintegration EnOcean (optional): E-SM
Schalldruckpegel: 35 dB(A)
Verpackungseinheit: 1 Stück
